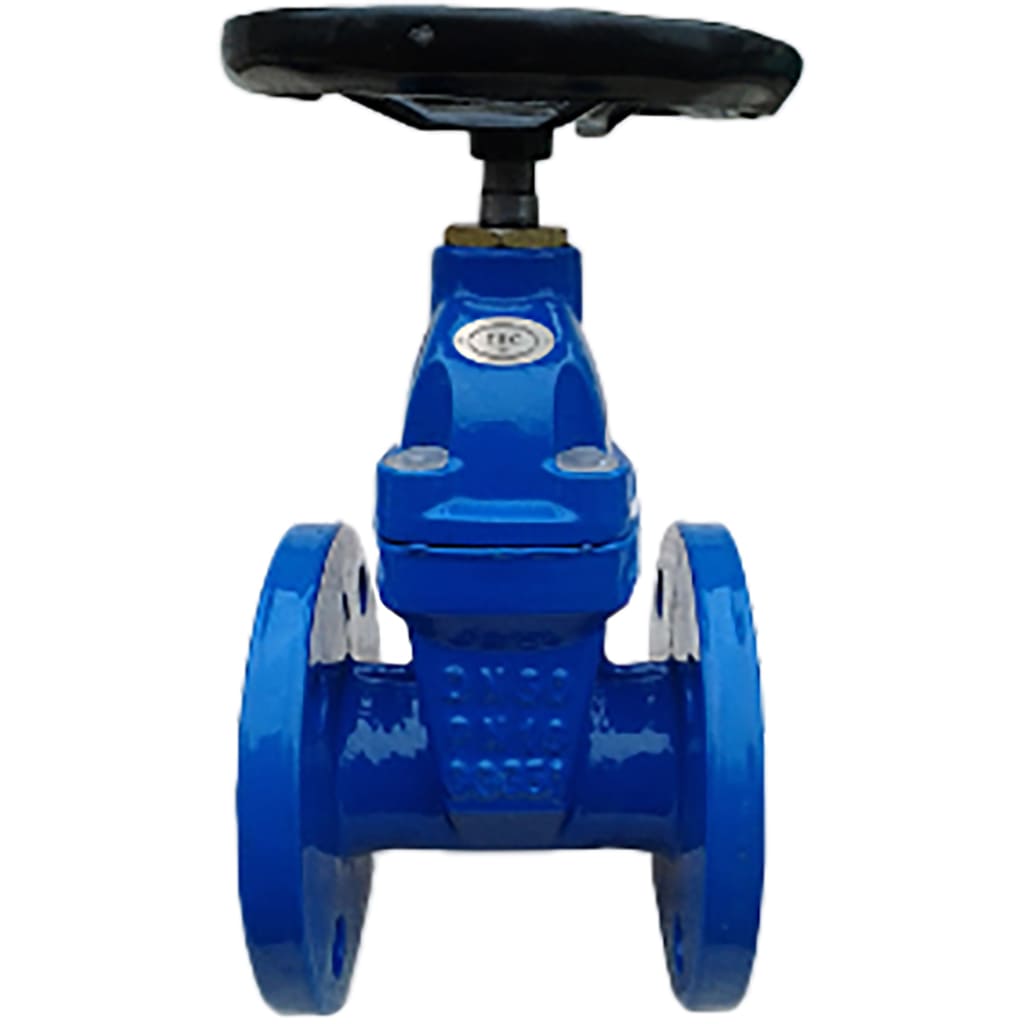

Задвижка 30ч39р аналог МЗВ Ду50 Ру16

Задвижка фланцевая МЗВ Ду50 Ру10 относится к запорной арматуре и предназначена для установки на трубопроводах, обеспечивающих транспортировку химически инертных газовых и водных потоков; в зависимости от модификации температура носителя может достигать от 75 до 150 ⁰С. Клиновая конструкция запорного механизма перпендикулярной плоскостью перекрывает движение рабочей среды и позволяет:

• Осуществлять подачу носителя в любом направлении;
• Произвести монтаж в вертикальном и наклонном положении;
• Обеспечить полный проход носителя и в случае необходимости быстро произвести полное перекрытие потока.

Литой корпус задвижки выполнен из ковкого чугуна и имеет фланцевый принцип крепления. Крышка и клин также выполнены из ковкого чугуна. Для минимизации окисления и максимально плотного прилегания с сопрягающимися поверхностями клин покрывается резиновым слоем EPDM. Внутренние уплотнительные кольца также выполнены из резины EPDM, которая отличается низкой усадкой, высокой термической и химической стойкостью.

Для конструктивных элементов запорного механизма задвижки использовались металлы с различной степенью химического окисления (невыдвижной шпиндель – нержавеющая сталь, гайка – латунь, клин – чугун), что полностью упраздняет вероятность заклинивания.

Сборная конструкция позволяет производить ремонтно-профилактические мероприятия. Для надежного и герметичного соединения каждый фланец имеет 8 крепежных отверстий. Крепежные болты задвижки 30ч39р изготовлены из углеродистой стали.

Качественное окрашивание порошковой эпоксидной краской обуславливает высокую антикоррозийную стойкость деталей.

Функционально задвижка фланцевая МЗВ является техническим аналогом МЗВГ, AVK, Hawle.
