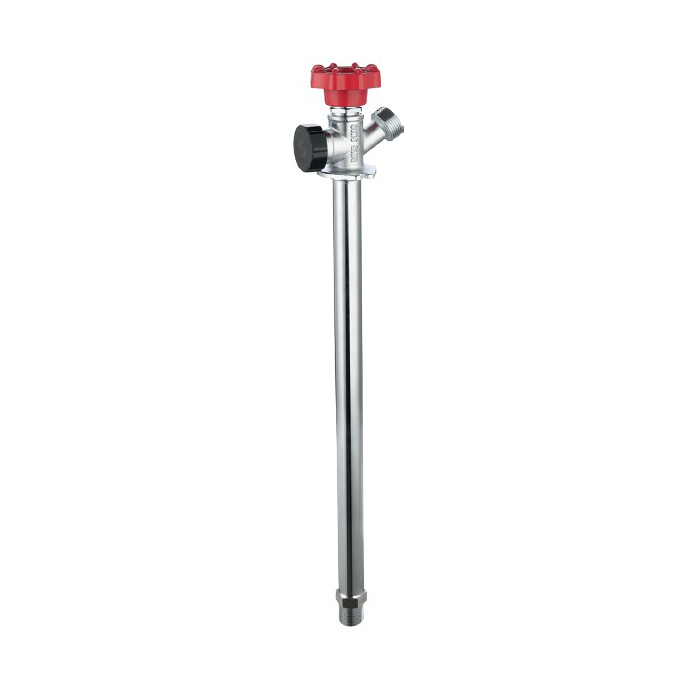

Кран незамерзающий водоразборный ROMMER с антисифоном 550 мм, 1/2" НР (выход 3/4" НР)

Кран незамерзающий водоразборный ROMMER с антисифоном 550 мм, 1/2" НР (выход 3/4" НР)

Назначение

Незамерзающий кран ROMMER RVFF-0001-1520550 — устройство для круглогодичного водоснабжения на придомовой территории. Предназначен для стен толщиной до 550 мм. Подходит для подключения садового шланга, полива растений, мойки автомобиля и других хозяйственных нужд. Конструкция исключает замерзание воды в корпусе, что позволяет эксплуатировать кран при отрицательных температурах.

Как это работает

Кран монтируется в стену здания: запорный вентиль располагается внутри отапливаемого помещения, а излив с наружной резьбой для шланга выводится на улицу. Монтаж выполняется с обязательным уклоном 3° в сторону улицы — это обеспечивает самопроизвольный сток остатков воды из трубки после закрытия вентиля, исключая их замерзание.

Антисифон — защитный клапан атмосферного типа. Когда вентиль закрыт, а шланг остаётся подключённым к изливу, в трубке может возникнуть разрежение (давление ниже атмосферного), способное вызвать подсос воды с уличной стороны. Антисифон при достижении заданного перепада давлений открывает доступ атмосферного воздуха в полость трубки, нейтрализуя разрежение и блокируя обратное поступление воды.

Технические характеристики

Артикул: RVFF-0001-1520550 Длина трубки (глубина монтажа в стену): 550 мм Общая длина изделия (L): 661,5 мм Длина трубки (L1): 579,5 мм Высота (h): 82 мм Диаметр трубки (D): 22 мм Входная резьба: 1/2" НР (наружная) Выходная резьба (для шланга): 3/4" НР Номинальный диаметр (DN): 15 мм Номинальное давление (PN): 10 бар Предельное давление среды: 15 бар Диапазон рабочих температур: от $-20$ до $+80$ °C Температура транспортировки и хранения: от $-50$ до $+50$ °C Пропускная способность (Kvs): 1,0$\times$1,1 м³/ч Расход воды: 16,5 л/мин Класс герметичности затвора: А (по ГОСТ 9544) Индикатор «Открыт/закрыт»: Да Рабочая среда: вода Средний срок службы: 10 лет Гарантия: 2 года (24 месяца с даты продажи) Страна производства: Китай Масса изделия: 0,711 кг

Материалы деталей

Корпус крана: Латунь ЛЖС 58-1-1 (хром) Внешняя трубка: Латунь Л60 (хром) Внутренняя трубка (шток): Латунь Л60 Переходник штока: Латунь ЛЖС 58-1-1 Присоединительный патрубок: Латунь ЛЖС 58-1-1 (хром) Крышка сальника: Латунь ЛЖС 58-1-1 (хром) Пластина сальника: Нерж. сталь SUS 304 Пружина: Нерж. сталь SUS 304 Элемент затвора: Латунь ЛЖС 58-1-1 Тарелка затвора: Латунь Л60 Винт, шайба: Нерж. сталь SUS 304 Рукоять, шайба: Алюминиевый сплав Монтажная пластина: ABS-пластик Антисифон (корпус, шток): POM Крышка антисифона: ABS Уплотнение сальника: NBR 80° Уплотнения затвора, O-ring: EPDM

Требования к монтажу

1. Отверстие в стене — просверлить сквозное отверстие диаметром не менее 33–35 мм (под трубку Ø22 мм) с уклоном 3° вниз в сторону улицы.
2. Крепление опорной пластины — два отверстия Ø8 мм с межосевым расстоянием 60 мм, установить пластиковые дюбели.
3. Установка трубки — смонтировать трубку в подготовленное отверстие, установить полимерную пластину, которая автоматически задаёт нужный угол наклона 3°.
4. Фиксация крана — закрепить корпус винтами в дюбелях.
5. Маркировка «ВЕРХ» на присоединительном патрубке должна быть ориентирована строго вверх — это критическое условие для полного дренажа.
6. Герметизация резьбы — сантехнический лён с пастой, фум-лента, сантехническая нить или анаэробный герметик.
7. После монтажа — испытания на герметичность по ГОСТ 24054 и ГОСТ 25136.
8. Монтаж выполнять в соответствии с СП 60.13330.2016, СП 30.13330.2012, СП 31-106-2002, СП 73.13330.2016.

Максимальные нагрузки при монтаже: Изгибающий момент: не более 45 Нм Крутящий момент: не более 40 Нм

Важные ограничения

• Только бытовое применение. Использование в промышленных целях (например, на автомойках) категорически не допускается — это основание для снятия с гарантии.
• Для корректной работы антисифона нужно обеспечить зазор между его корпусом и крышкой — один полный оборот крышки от положения полного закрытия.
• Поворот шпинделя — только вручную, без инструментов. Применение рычажных газовых ключей запрещено.
• Нарушение уклона (горизонтальная установка или наклон в обратную сторону) приводит к неполному дренажу — остаточная вода замёрзнет и может разорвать трубку.

Комплектация

Кран в сборе с антисифоном, монтажная полимерная пластина для автоматического позиционирования угла наклона, крепёжные винты и дюбели.

Запасные части (приобретаются отдельно)

RVSFF-0001: Клапан антисифонный запасной RVSFF-0002: Рукоять с сальниковым узлом RVSFF-0003: Прокладка пластиковая монтажная RVSFF-0004: Ремкомплект запорного механизма

Гарантия

Гарантийный срок — 24 месяца с даты продажи конечному потребителю, но не более срока службы (10 лет). Гарантия не распространяется на дефекты, возникшие из-за нарушения правил монтажа, эксплуатации, транспортировки, а также при наличии следов постороннего вмешательства в конструкцию. Для предъявления претензий потребуется: заявление, документ о покупке, фотографии неисправного изделия, акт гидравлического испытания (при наличии), копия гарантийного талона.
