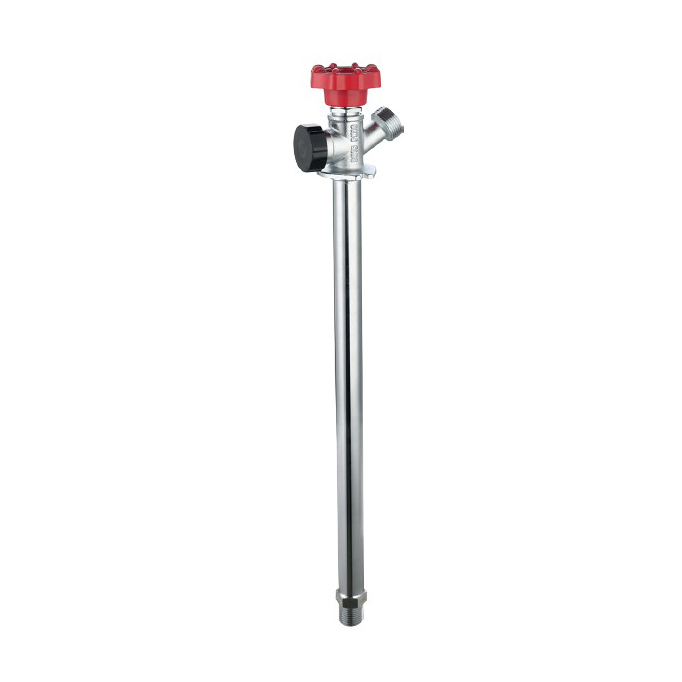

Кран незамерзающий водоразборный ROMMER с антисифоном 400 мм, 1/2" НР (выход 3/4" НР)
Страна производителя
Китай
Бренд
ROMMER
Стандарт подключения, дюйм
1/2
Материал пружины
Нержавеющая сталь
Макс. температура нагреваемой воды, °С
80
Основной материал
латунь
Диаметр Ду, мм
15
Длина, мм
400
Кран незамерзающий водоразборный ROMMER с антисифоном 400 мм, 1/2" НР (выход 3/4" НР)
Назначение
Незамерзающий кран ROMMER RVFF-0001-1520400 — устройство для круглогодичного водоснабжения на придомовой территории. Предназначен для стен толщиной до 400 мм. Подходит для подключения садового шланга, полива растений, мойки автомобиля и других хозяйственных нужд. Конструкция исключает замерзание воды в корпусе, что позволяет эксплуатировать кран при отрицательных температурах.
Как это работает
Кран монтируется в стену здания: запорный вентиль располагается внутри отапливаемого помещения, а излив с наружной резьбой для шланга выводится на улицу. Монтаж выполняется с обязательным уклоном 3° в сторону улицы — это обеспечивает самопроизвольный сток остатков воды из трубки после закрытия вентиля, исключая их замерзание.
Антисифон — защитный клапан атмосферного типа. Когда вентиль закрыт, а шланг остаётся подключённым к изливу, в трубке может возникнуть разрежение (давление ниже атмосферного), способное вызвать подсос воды с уличной стороны. Антисифон при достижении заданного перепада давлений открывает доступ атмосферного воздуха в полость трубки, нейтрализуя разрежение и блокируя обратное поступление воды.
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | RVFF-0001-1520400 |
| Длина трубки (глубина монтажа в стену) | 400 мм |
| Общая длина изделия (L) | 511,5 мм |
| Длина трубки (L1) | 429,5 мм |
| Высота (h) | 82 мм |
| Диаметр трубки (D) | 22 мм |
| Входная резьба | 1/2" НР (наружная) |
| Выходная резьба (для шланга) | 3/4" НР |
| Номинальный диаметр (DN) | 15 мм |
| Номинальное давление (PN) | 10 бар |
| Предельное давление среды | 15 бар |
| Диапазон рабочих температур | от до °C |
| Температура транспортировки и хранения | от до °C |
| Пропускная способность (Kvs) | 1,01,1 м³/ч |
| Расход воды | 16,5 л/мин |
| Класс герметичности затвора | А (по ГОСТ 9544) |
| Индикатор «Открыт/закрыт» | Да |
| Рабочая среда | вода |
| Средний срок службы | 10 лет |
| Гарантия | 2 года (24 месяца с даты продажи) |
| Страна производства | Китай |
| Масса изделия | 0,616 кг |
Материалы деталей
| Деталь | Материал |
|---|---|
| Корпус крана | Латунь ЛЖС 58-1-1 (хром) |
| Внешняя трубка | Латунь Л60 (хром) |
| Внутренняя трубка (шток) | Латунь Л60 |
| Переходник штока | Латунь ЛЖС 58-1-1 |
| Присоединительный патрубок | Латунь ЛЖС 58-1-1 (хром) |
| Крышка сальника | Латунь ЛЖС 58-1-1 (хром) |
| Пластина сальника | Нерж. сталь SUS 304 |
| Пружина | Нерж. сталь SUS 304 |
| Элемент затвора | Латунь ЛЖС 58-1-1 |
| Тарелка затвора | Латунь Л60 |
| Винт, шайба | Нерж. сталь SUS 304 |
| Рукоять, шайба | Алюминиевый сплав |
| Монтажная пластина | ABS-пластик |
| Антисифон (корпус, шток) | POM |
| Крышка антисифона | ABS |
| Уплотнение сальника | NBR 80° |
| Уплотнения затвора, O-ring | EPDM |
Требования к монтажу
- Отверстие в стене — просверлить сквозное отверстие диаметром не менее 33–35 мм (под трубку Ø22 мм) с уклоном 3° вниз в сторону улицы.
- Крепление опорной пластины — два отверстия Ø8 мм с межосевым расстоянием 60 мм, установить пластиковые дюбели.
- Установка трубки — смонтировать трубку в подготовленное отверстие, установить полимерную пластину, которая автоматически задаёт нужный угол наклона 3°.
- Фиксация крана — закрепить корпус винтами в дюбелях.
- Маркировка «ВЕРХ» на присоединительном патрубке должна быть ориентирована строго вверх — это критическое условие для полного дренажа.
- Герметизация резьбы — сантехнический лён с пастой, фум-лента, сантехническая нить или анаэробный герметик.
- После монтажа — испытания на герметичность по ГОСТ 24054 и ГОСТ 25136.
- Монтаж выполнять в соответствии с СП 60.13330.2016, СП 30.13330.2012, СП 31-106-2002, СП 73.13330.2016.
Максимальные нагрузки при монтаже:
- Изгибающий момент — не более 45 Нм
- Крутящий момент — не более 40 Нм
Важные ограничения
- Только бытовое применение. Использование в промышленных целях (например, на автомойках) категорически не допускается — это основание для снятия с гарантии.
- Для корректной работы антисифона нужно обеспечить зазор между его корпусом и крышкой — один полный оборот крышки от положения полного закрытия.
- Поворот шпинделя — только вручную, без инструментов. Применение рычажных газовых ключей запрещено.
- Нарушение уклона (горизонтальная установка или наклон в обратную сторону) приводит к неполному дренажу — остаточная вода замёрзнет и может разорвать трубку.
Комплектация
Кран в сборе с антисифоном, монтажная полимерная пластина для автоматического позиционирования угла наклона, крепёжные винты и дюбели.
Запасные части (приобретаются отдельно)
| Артикул | Наименование |
|---|---|
| RVSFF-0001 | Клапан антисифонный запасной |
| RVSFF-0002 | Рукоять с сальниковым узлом |
| RVSFF-0003 | Прокладка пластиковая монтажная |
| RVSFF-0004 | Ремкомплект запорного механизма |
Гарантия
Гарантийный срок — 24 месяца с даты продажи конечному потребителю, но не более срока службы (10 лет). Гарантия не распространяется на дефекты, возникшие из-за нарушения правил монтажа, эксплуатации, транспортировки, а также при наличии следов постороннего вмешательства в конструкцию. Для предъявления претензий потребуется: заявление, документ о покупке, фотографии неисправного изделия, акт гидравлического испытания (при наличии), копия гарантийного талона.
