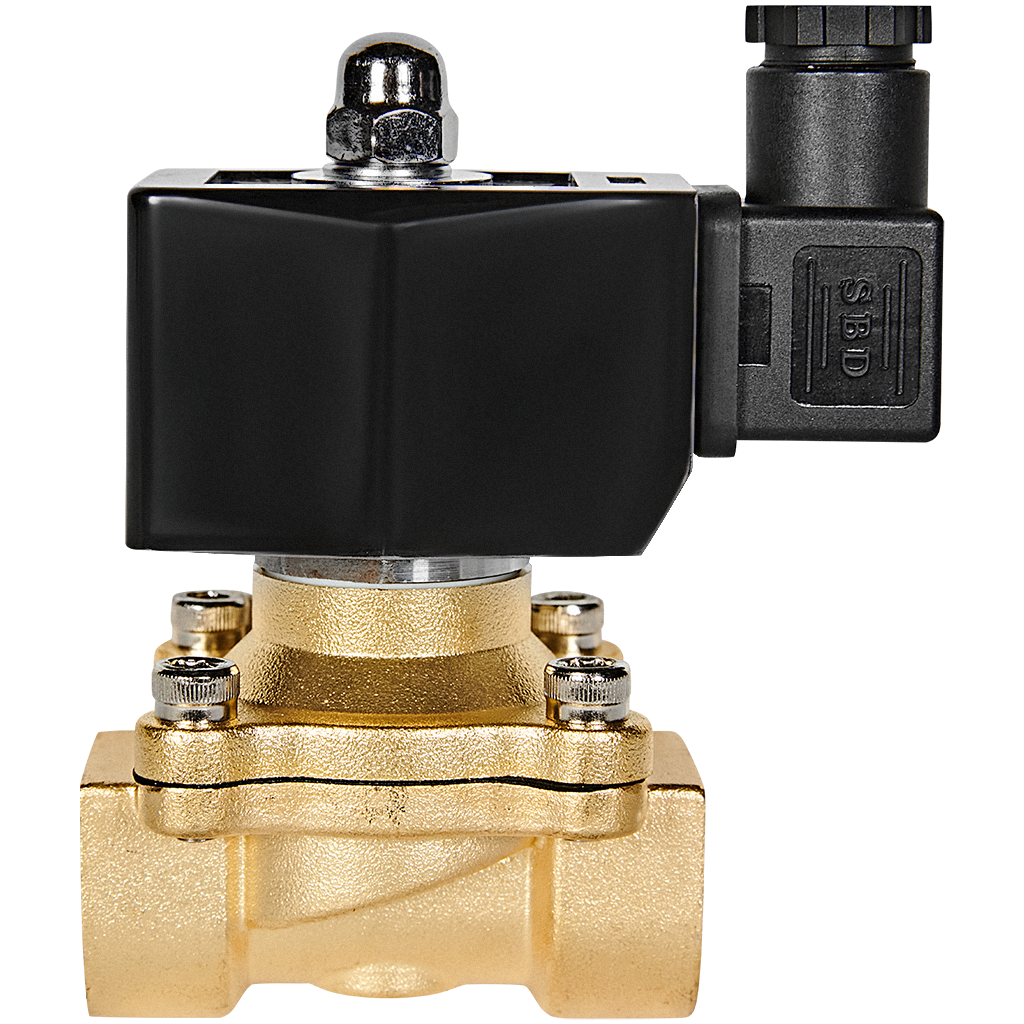

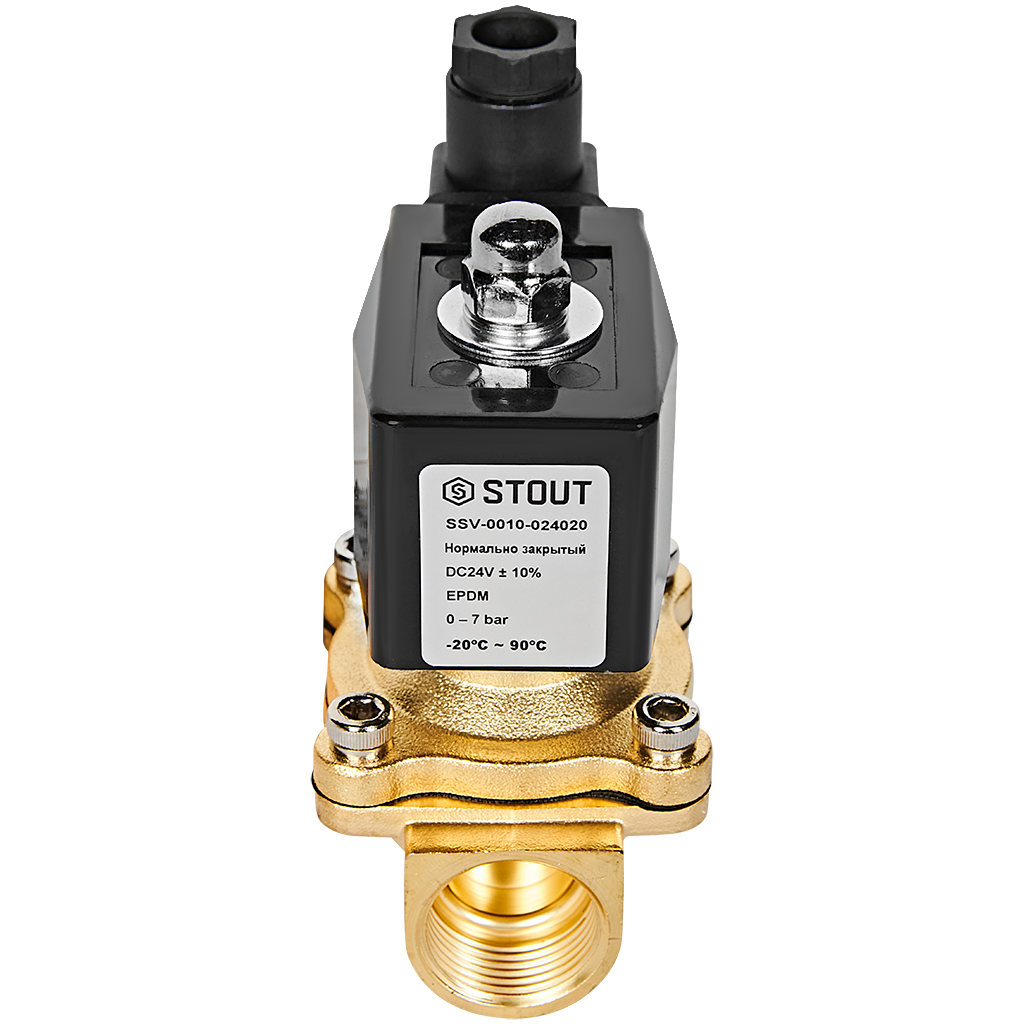

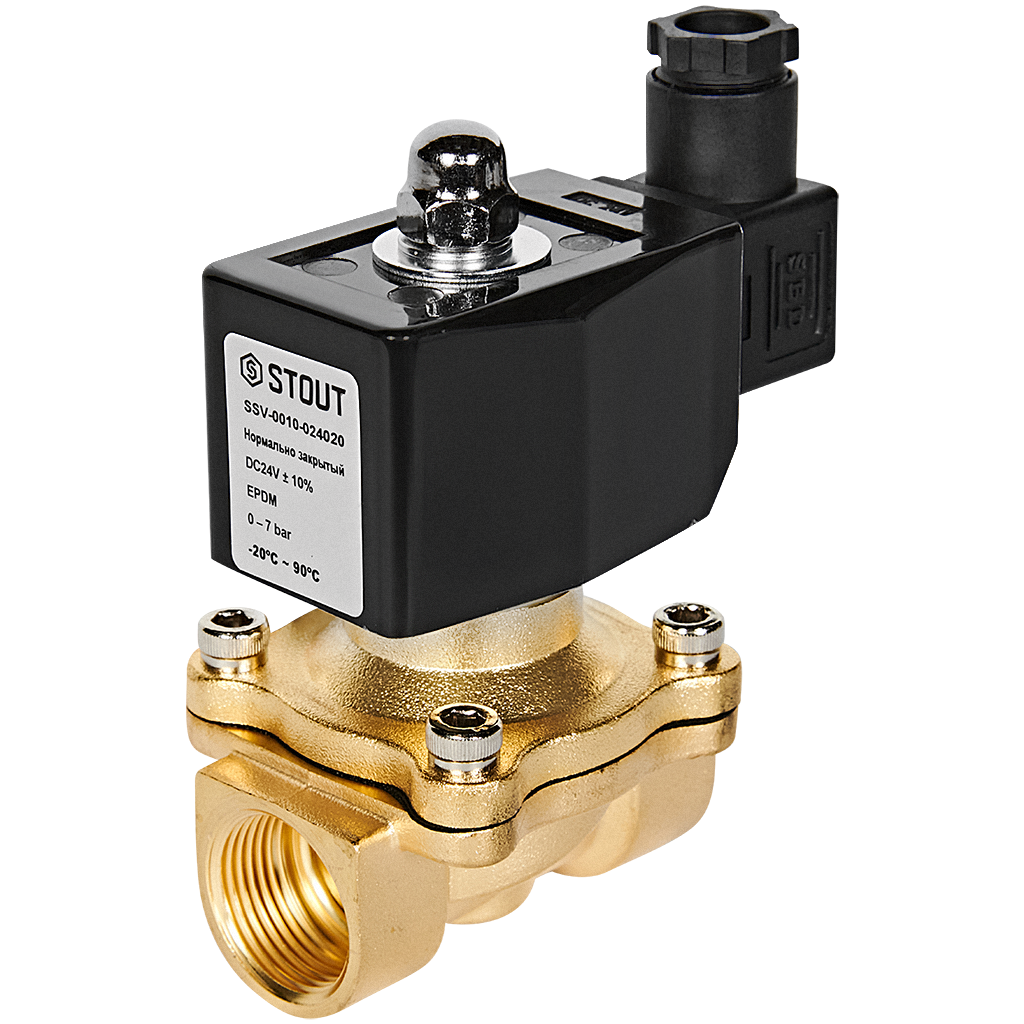

Клапан соленоидный (электромагнитный) STOUT прямого действия НЗ 24В G3/4, SSV-0010-024020

Клапан соленоидный (электромагнитный) STOUT прямого действия НЗ 24В G3/4, артикул SSV-0010-024020

Назначение

Клапан служит для автоматического управления потоками рабочей среды в инженерных системах — в водоснабжении, отоплении, кондиционировании, поливе, а также в промышленных установках, где требуется дистанционное включение или выключение подачи среды. Исполнение «нормально закрытый» (НЗ) означает, что в обесточенном состоянии клапан перекрывает поток: открытие происходит только при подаче напряжения. Тип «прямого действия» говорит о том, что открытие седла обеспечивается непосредственно усилием электромагнитной катушки — клапан срабатывает даже при нулевом перепаде давления.

Принцип работы

• Без напряжения. Пружина прижимает мембрану к седлу, перекрывая проход среды. Клапан закрыт.
• При подаче 24 В на катушку. Создаётся магнитное поле, сердечник втягивается, преодолевая усилие пружины, мембрана поднимается — поток открывается. Клапан остаётся открытым, пока на катушке есть напряжение. При снятии напряжения пружина снова прижимает мембрану — клапан закрывается.

Технические характеристики

• Напряжение питания: 24 В (переменный ток, AC).

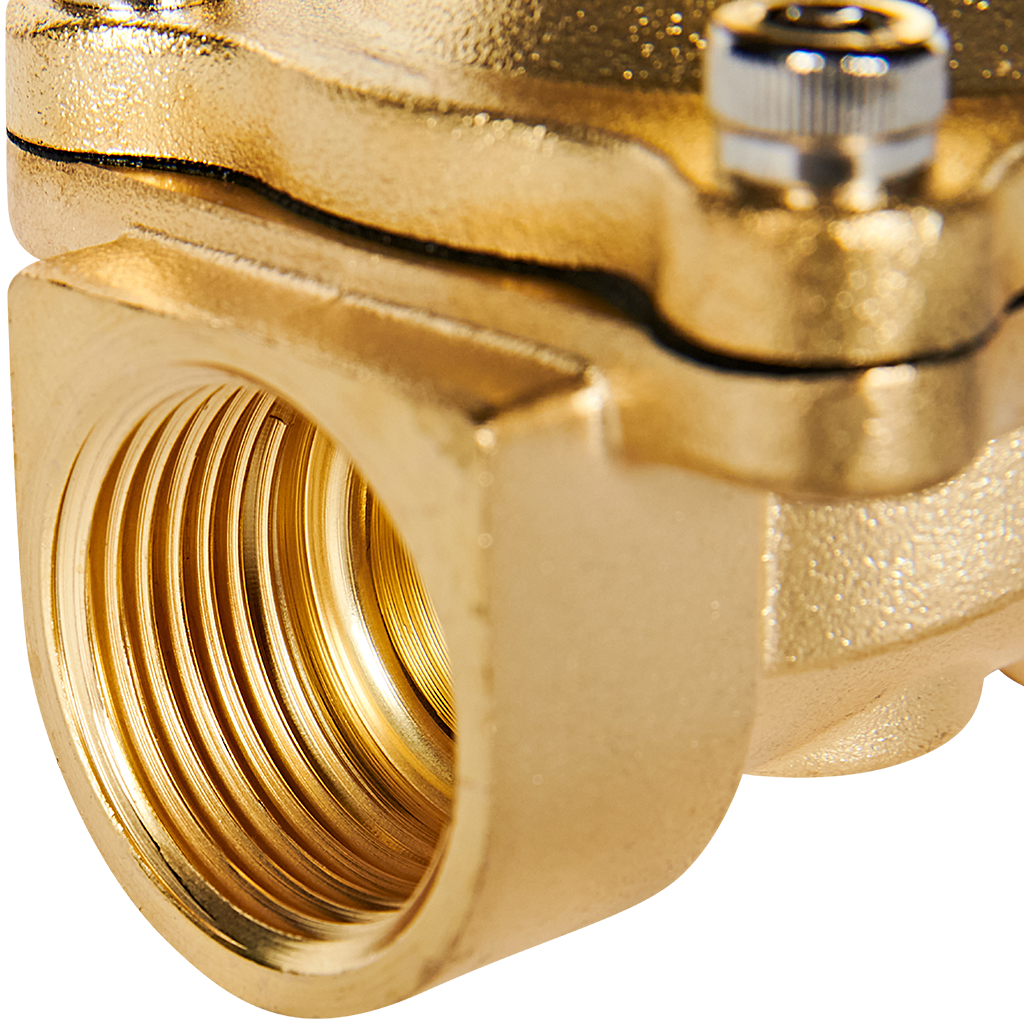

• Размер присоединения: G3/4 (внутренняя резьба, ¾ дюйма).
• Пропускная способность (Kvs): 7,6 м³/ч.
• Максимальное рабочее давление: 10 бар.
• Диапазон рабочей температуры: от −5 до +80 °C.
• Вязкость рабочей среды: менее 20 сСт.
• Рабочая среда: вода, воздух, масло — при условии, что среда не агрессивна к материалам клапана.
• Материал корпуса и крышки: латунь (HBP58‑3).
• Материал мембраны и уплотнений: EPDM (этиленпропиленовый каучук).
• Материал пружины: нержавеющая сталь.
• Тип присоединения: резьбовой.
• Степень защиты электрического разъёма: IP65.
• Сопротивление катушки: 18,5 Ом.
• Мощность: 31 Вт.
• Гарантия: 1 год.
• Страна производства: Китай.
• Ориентировочный срок службы: около 10 лет.

Область применения

Клапан подходит для автоматизации разных систем, в том числе:

• водоснабжение и отопление в доме или квартире;
• системы полива и орошения;
• автоматизация котлов, кондиционеров;
• промышленные процессы с нейтральными средами (вода, воздух, инертные газы, неагрессивные жидкости).

Рекомендации по эксплуатации и монтажу

• Совместимость среды. Убедитесь, что рабочая среда не разрушает материалы клапана (латунь, EPDM). Например, EPDM не подходит для масел на минеральной основе или агрессивных химикатов.
• Направление потока. При монтаже соблюдайте направление, указанное на корпусе клапана.
• Фильтрация. Установите фильтр перед клапаном: частицы грязи могут мешать плотному прилеганию мембраны к седлу и приводить к утечкам или неполному закрытию.
• Чистота резьбы и соединений. При резьбовом монтаже используйте уплотнительные материалы (лён с пастой, ФУМ‑ленту и т. п.) и не перетягивайте соединение — латунь чувствительна к избыточным усилиям.
• Электроподключение. Подключайте катушку через подходящий коммутационный аппарат (реле, контактор), обеспечьте надёжное заземление и защиту от скачков напряжения.
• Обслуживание. Периодически проверяйте герметичность уплотнений и отсутствие подтёков; при длительной эксплуатации в жёстких условиях (высокая температура, загрязнённая среда) ресурс уплотнений может сокращаться.
