Клапан соленоидный (электромагнитный) STOUT прямого действия НЗ 24В G1, SSV-0010-024025

Клапан соленоидный (электромагнитный) STOUT прямого действия НЗ 24В G1, артикул SSV-0010-024025

Назначение

Клапан предназначен для автоматического управления потоками сред, которые не агрессивны к его материалам (латунь, уплотнение EPDM). Подходит для работы с водой, воздухом, маслами и нейтральными газами.

Применяется в таких системах, как:

• водоснабжение (холодное и горячее);
• отопление;
• установки для полива;
• другие автоматизированные системы.

Принцип действия

Это клапан прямого действия и нормально закрытый (НЗ). В исходном состоянии (без напряжения на катушке) мембрана закрывает входное отверстие (седло) — её удерживает в этом положении пружина. Избыточное давление среды на мембрану при этом уравновешивается через перепускное отверстие.

Когда на катушку подаётся напряжение, сердечник поднимается, преодолевая усилие пружины, и поднимает мембрану — главное отверстие (седло) клапана открывается. Клапан остаётся открытым, пока есть напряжение.

Технические характеристики

• Исполнение: нормально закрытый (НЗ).
• Напряжение питания: 24 В (поддерживается как постоянный, так и переменный ток).

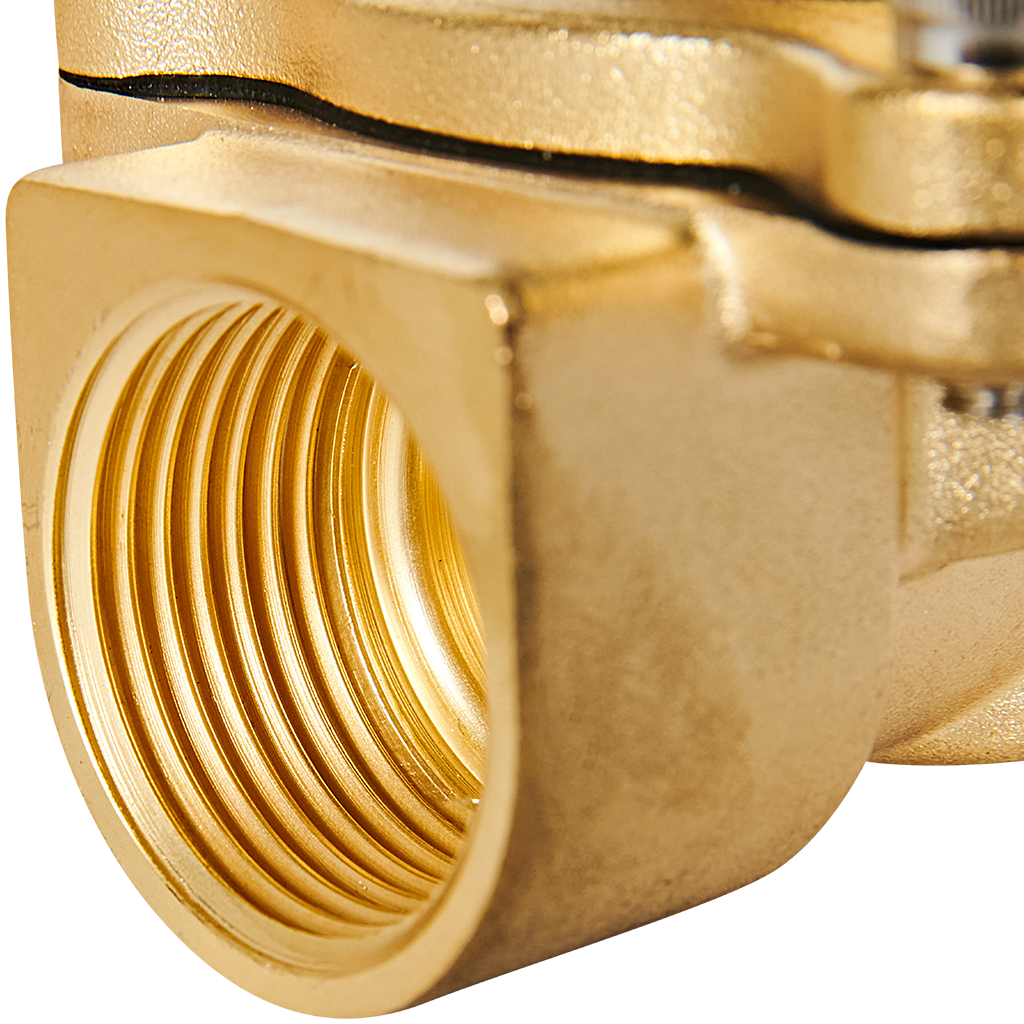

• Стандарт подключения: G 1 (внутренняя резьба с обеих сторон).
• Пропускная способность (Kvs): 12 м³/ч.
• Максимальное рабочее давление: 10 бар (1 МПа).
• Диапазон рабочей температуры: от –5 до +80 °C.
• Материал корпуса: латунь.
• Материал уплотнения (мембраны): EPDM.
• Материал пружины: нержавеющая сталь.
• Степень защиты: IP65.
• Вязкость рабочей среды: менее 20 сСт.
• Сопротивление катушки: 18,5 Ом.
• Мощность (при постоянном токе): 31 Вт.
• Страна‑производитель: Китай.
• Гарантия производителя: 1 год.
• Серия: SSV‑0010.

Важные нюансы

• Перед установкой убедитесь, что рабочая среда не агрессивна к материалам клапана.
• При монтаже строго соблюдайте направление потока — оно должно соответствовать маркировке на корпусе.
• Поскольку это клапан прямого действия, он хорошо подходит для низконапорных систем.
• При работе катушка может ощутимо нагреваться (около 65 °C) — это нормальная особенность, но её стоит учитывать при проектировании системы.
