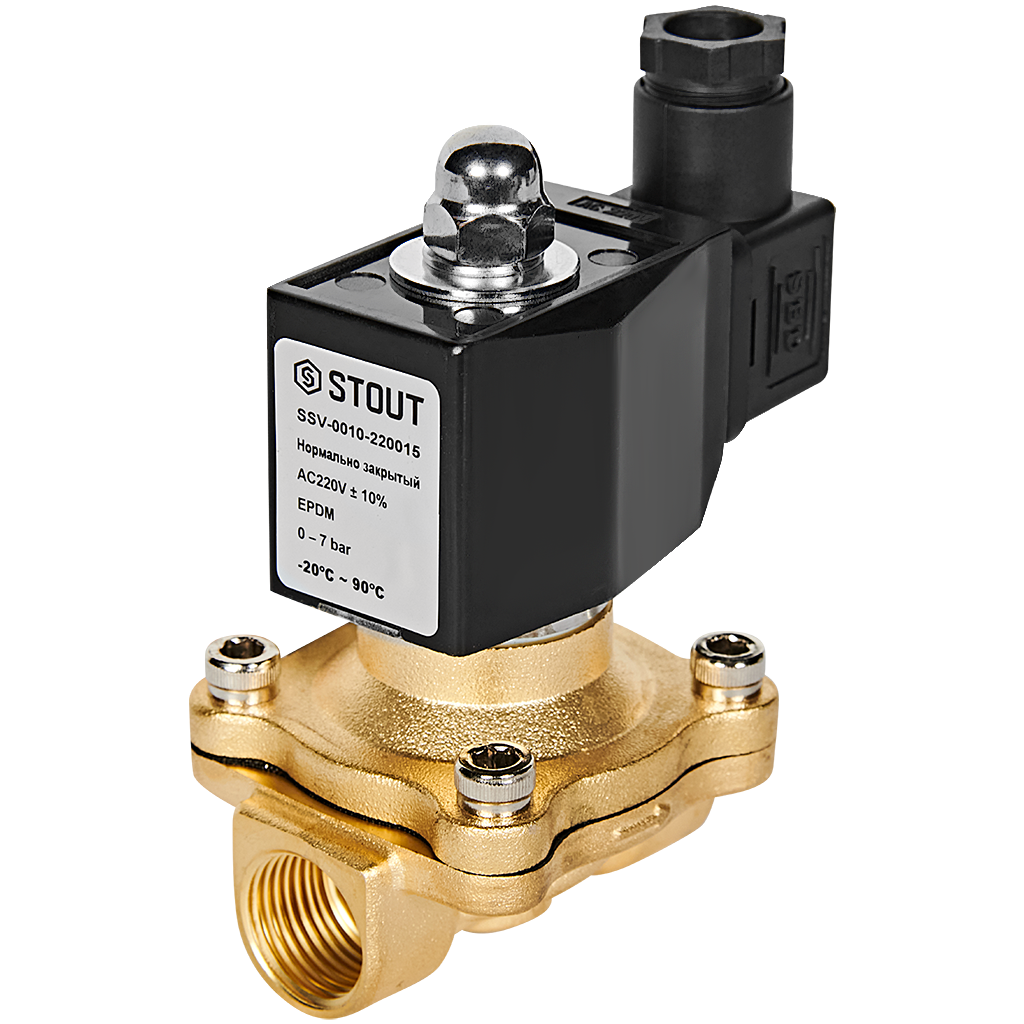

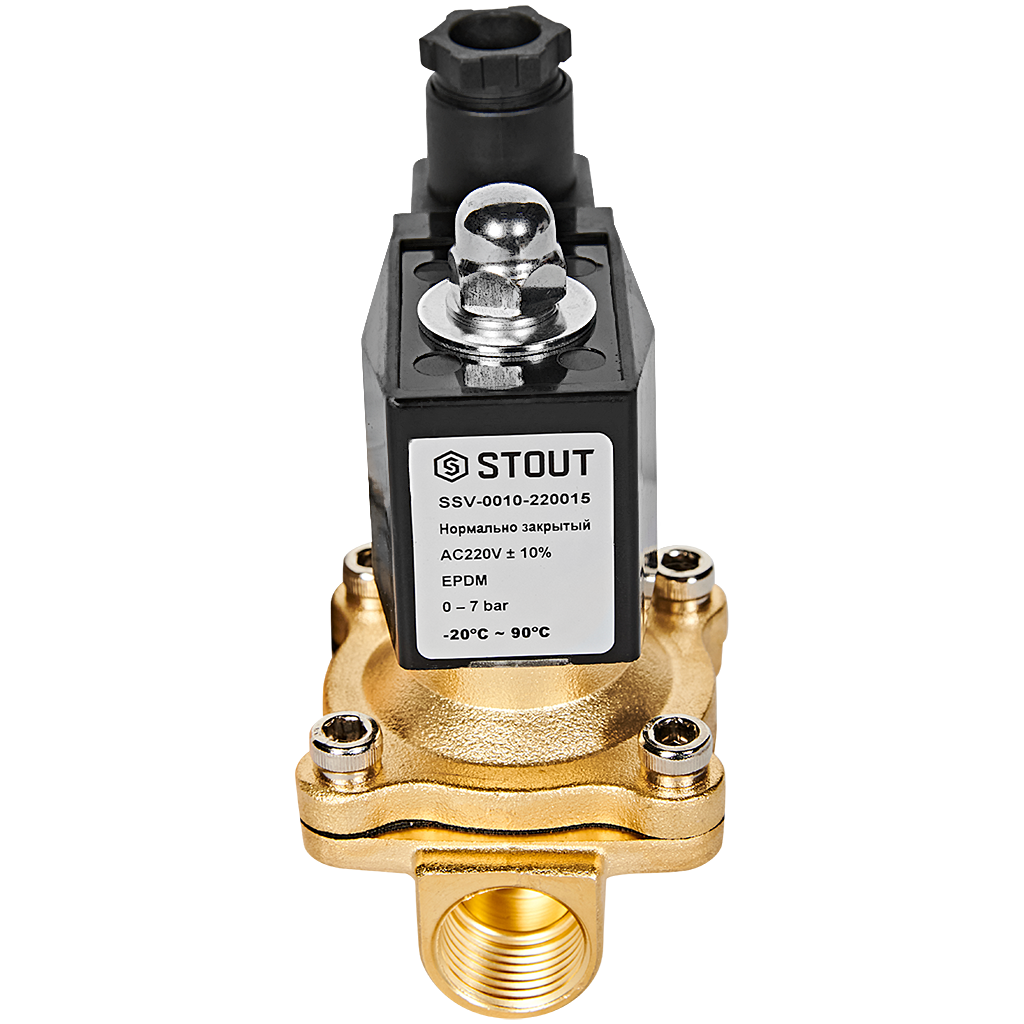

Клапан соленоидный (электромагнитный) STOUT прямого действия НЗ 220В G1/2, SSV-0010-220015

Клапан соленоидный (электромагнитный) STOUT прямого действия НЗ 220В G1/2, артикул  SSV-0010-220015

Назначение

Клапан служит для автоматического управления потоками рабочей среды в инженерных системах — в том числе в водоснабжении, отоплении, кондиционировании, поливе и других схемах, где требуется дистанционное включение или выключение подачи среды. Исполнение «нормально закрытый» (НЗ) означает, что в обесточенном состоянии клапан перекрывает поток; открытие происходит только при подаче напряжения. Тип «прямого действия» говорит о том, что открытие седла обеспечивается непосредственно усилием электромагнитной катушки, без использования перепада давления для усиления работы мембраны.

Принцип работы

• Без напряжения. Пружина прижимает мембрану к седлу, перекрывая проход среды. Клапан закрыт.
• При подаче 220 В на катушку. Создаётся магнитное поле, сердечник втягивается, преодолевая усилие пружины, мембрана поднимается — поток открывается. Клапан остаётся открытым, пока на катушке есть напряжение. При снятии напряжения пружина снова прижимает мембрану — клапан закрывается.

Технические характеристики

• Напряжение питания: 220 В.

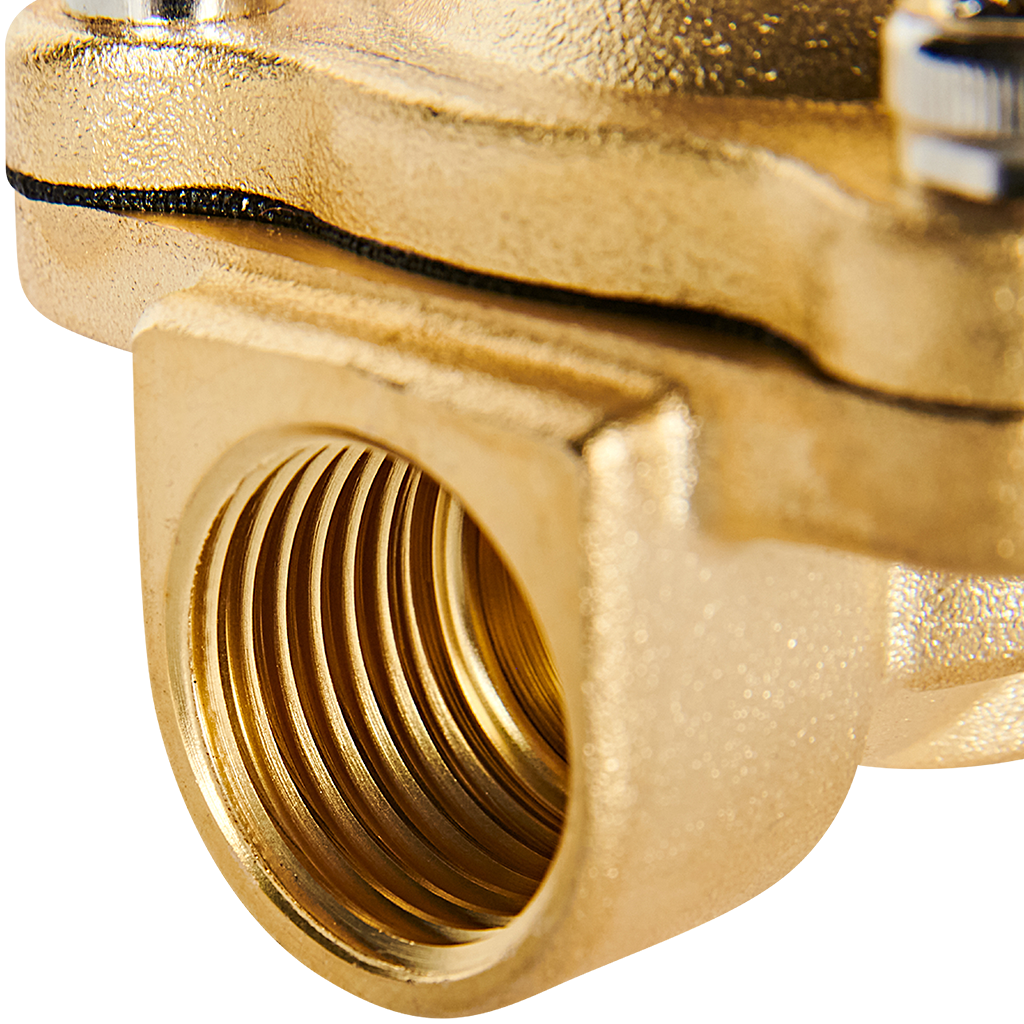

• Размер присоединения: G1/2 (внутренняя резьба).
• Максимальное рабочее давление: 10 бар.
• Номинальное давление: 7 бар.
• Пропускная способность (Kvs): 4,8 м³/ч.
• Диапазон рабочей температуры: от −5 до +80 °C.
• Рабочая среда: вода, воздух, масло — при условии, что среда не агрессивна к материалам клапана.
• Материал корпуса: латунь.
• Материал мембраны и уплотнений: EPDM.
• Материал пружины: нержавеющая сталь.
• Тип присоединения: резьбовой.
• Гарантия: 1 год.
• Страна производства: Китай.
• Ориентировочный срок службы: около 10 лет.

Область применения

Подходит для бытовых и коммерческих систем, где важна надёжность и быстродействие:

• автоматическое управление подачей воды (в том числе для защиты от протечек);
• схемы дозирования и подачи жидкостей;
• управление воздушными и газовыми магистралями с нейтральной средой;
• системы полива и орошения;
• промышленные установки с дистанционным переключением потоков.

Рекомендации по эксплуатации и монтажу

• Перед установкой убедитесь, что рабочая среда совместима с материалами клапана (латунь, EPDM).

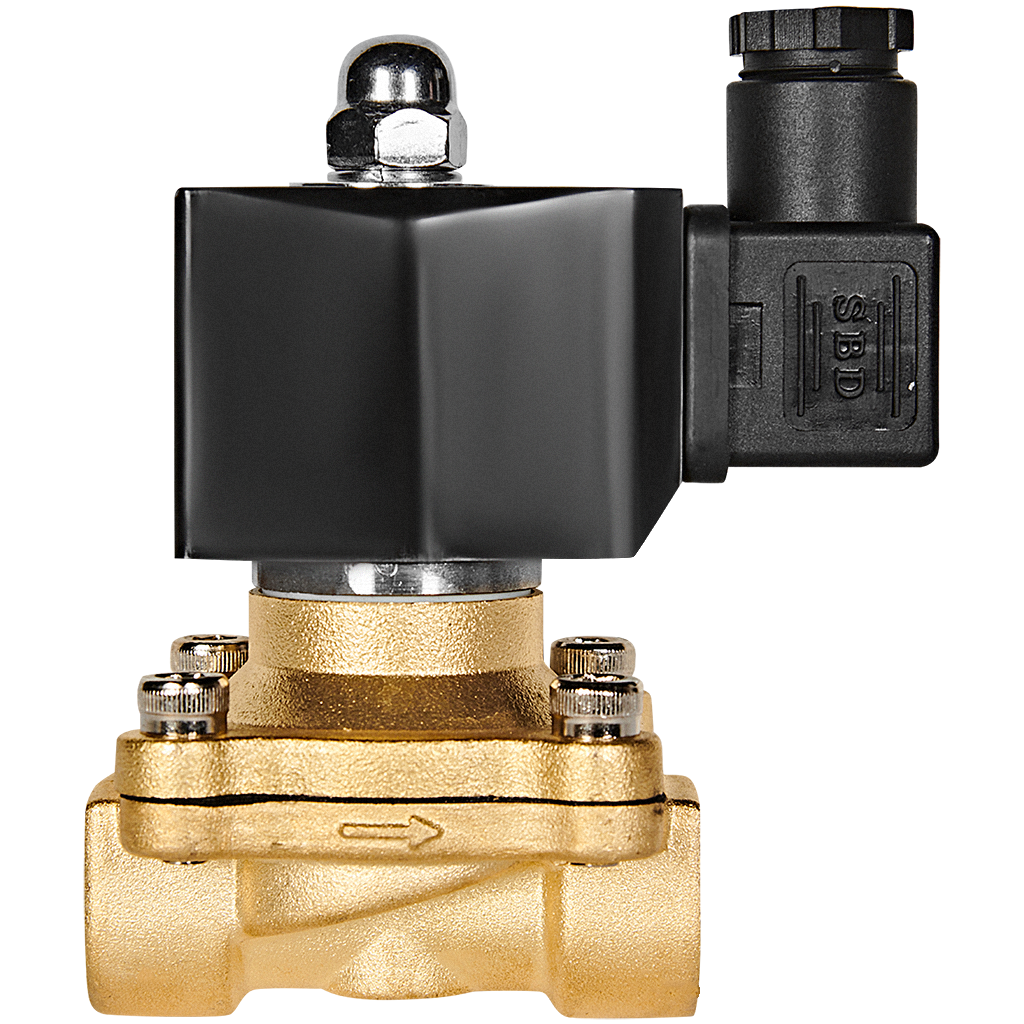

• Соблюдайте направление потока, если оно указано на корпусе.
• Желательно предусмотреть фильтр перед клапаном: это снижает риск попадания частиц, которые могут мешать плотному прилеганию мембраны к седлу.
• Регулярно проверяйте состояние уплотнений: со временем EPDM может терять эластичность, особенно при работе на предельных температурах.
• При подключении катушки соблюдайте электробезопасность и используйте подходящие клеммы и кабель.
