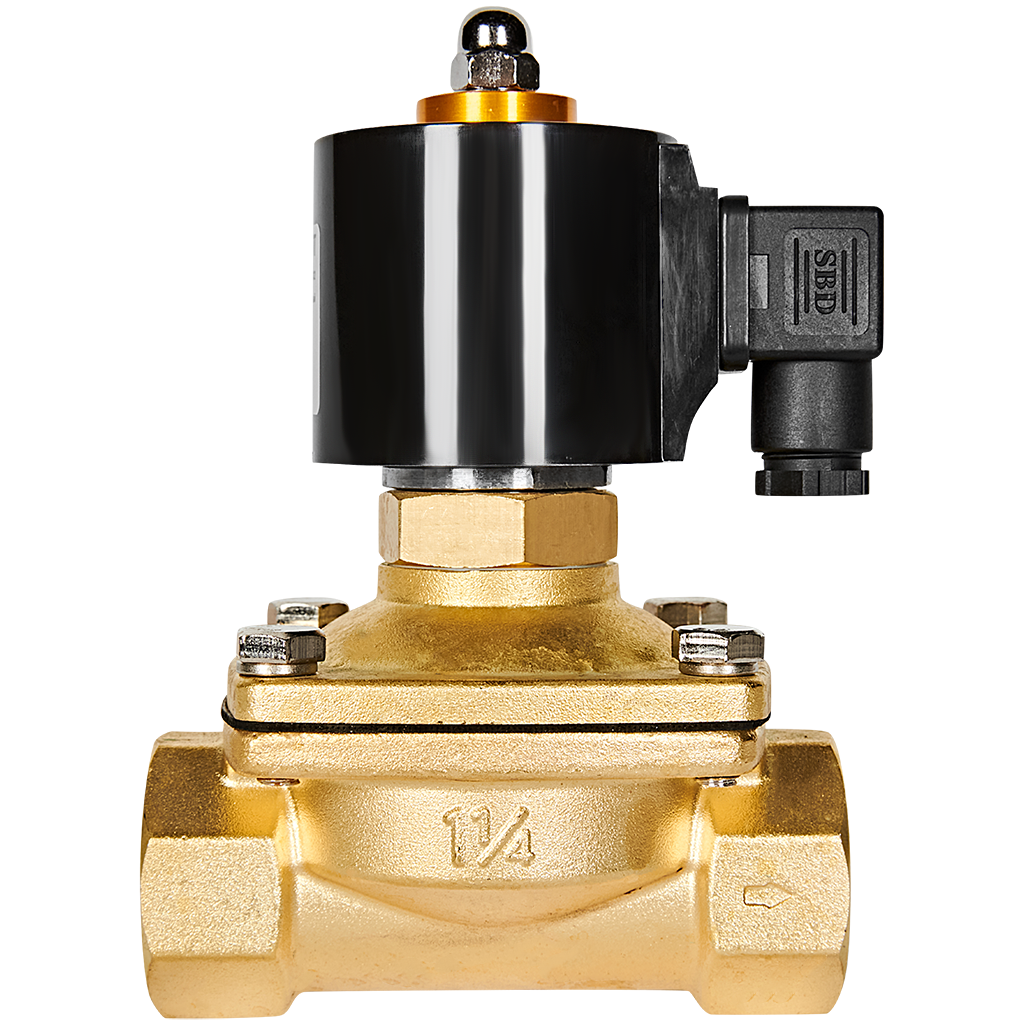

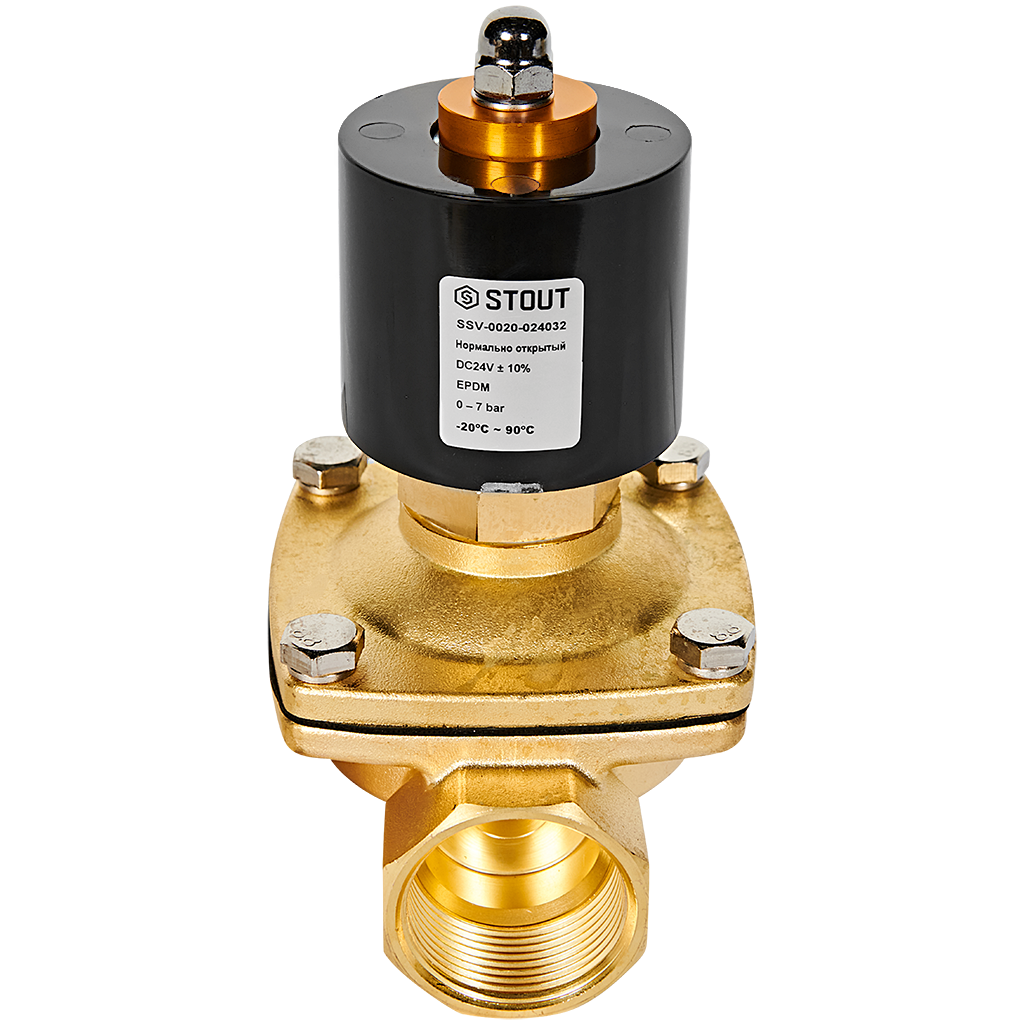

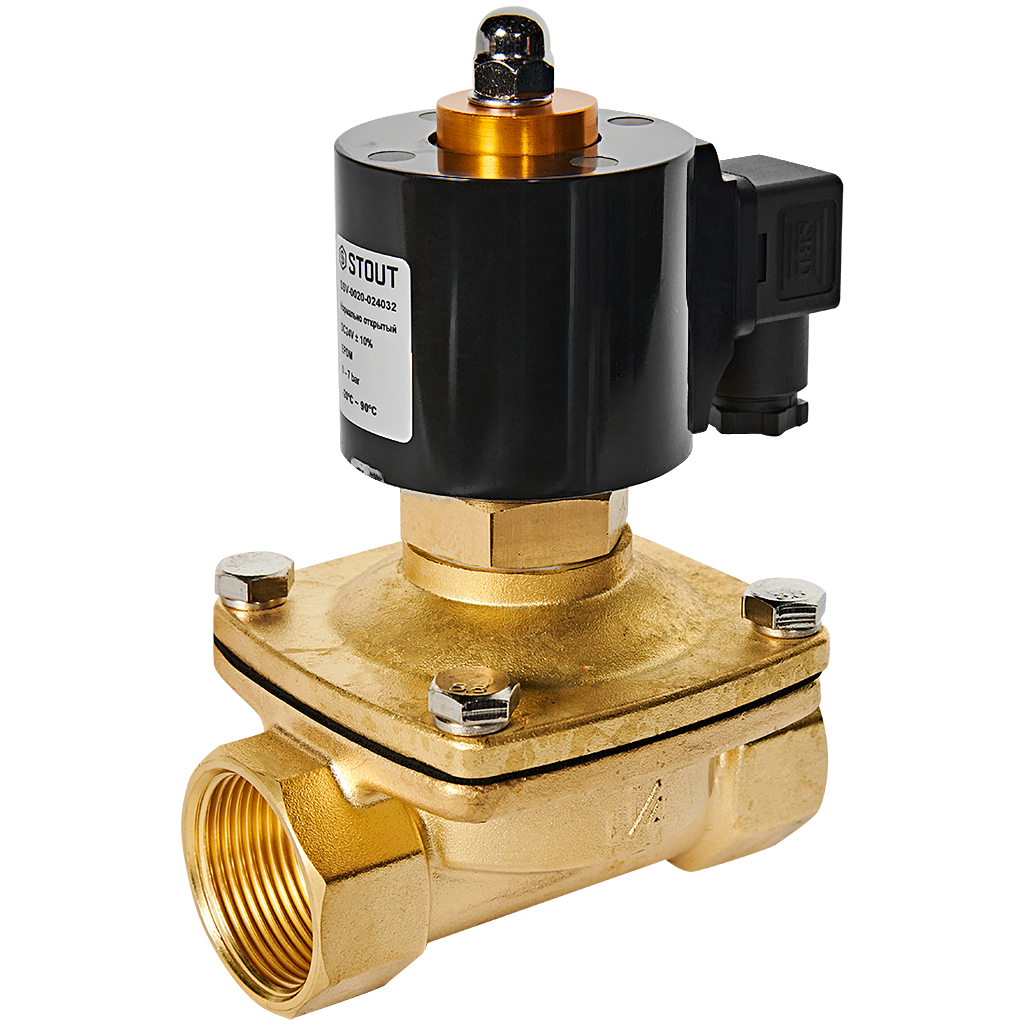

Клапан соленоидный (электромагнитный) STOUT прямого действия НО 24В G1 1/4, SSV-0020-024032

Клапан соленоидный (электромагнитный) STOUT прямого действия НО 24В G1 1/4, артикул SSV-0020-024032

Общее назначение

Клапан предназначен для автоматического управления потоками различных сред в инженерных системах — например, в системах водоснабжения, отопления или в небольших промышленных линиях. Относится к типу нормально открытых (НО) и работает по принципу прямого действия.

Принцип работы

• При отсутствии напряжения на катушке пружина удерживает мембрану в положении, при котором седло открыто — среда свободно проходит через клапан.
• При подаче напряжения (24 В) электромагнитная катушка активирует сердечник: он прижимает диафрагму к седлу и перекрывает поток. Избыточное давление на мембрану уравновешивается через перепускное отверстие. Клапан остаётся закрытым, пока на катушку подано напряжение.
• После снятия напряжения пружина возвращает мембрану в исходное открытое положение.

Технические характеристики

• Тип: электромагнитный клапан прямого действия, нормально открытый (НО).
• Артикул: SSV‑0020‑024032.
• Серия: SSV‑0020.
• Напряжение питания катушки: 24 В (допустимое отклонение ±10 %).

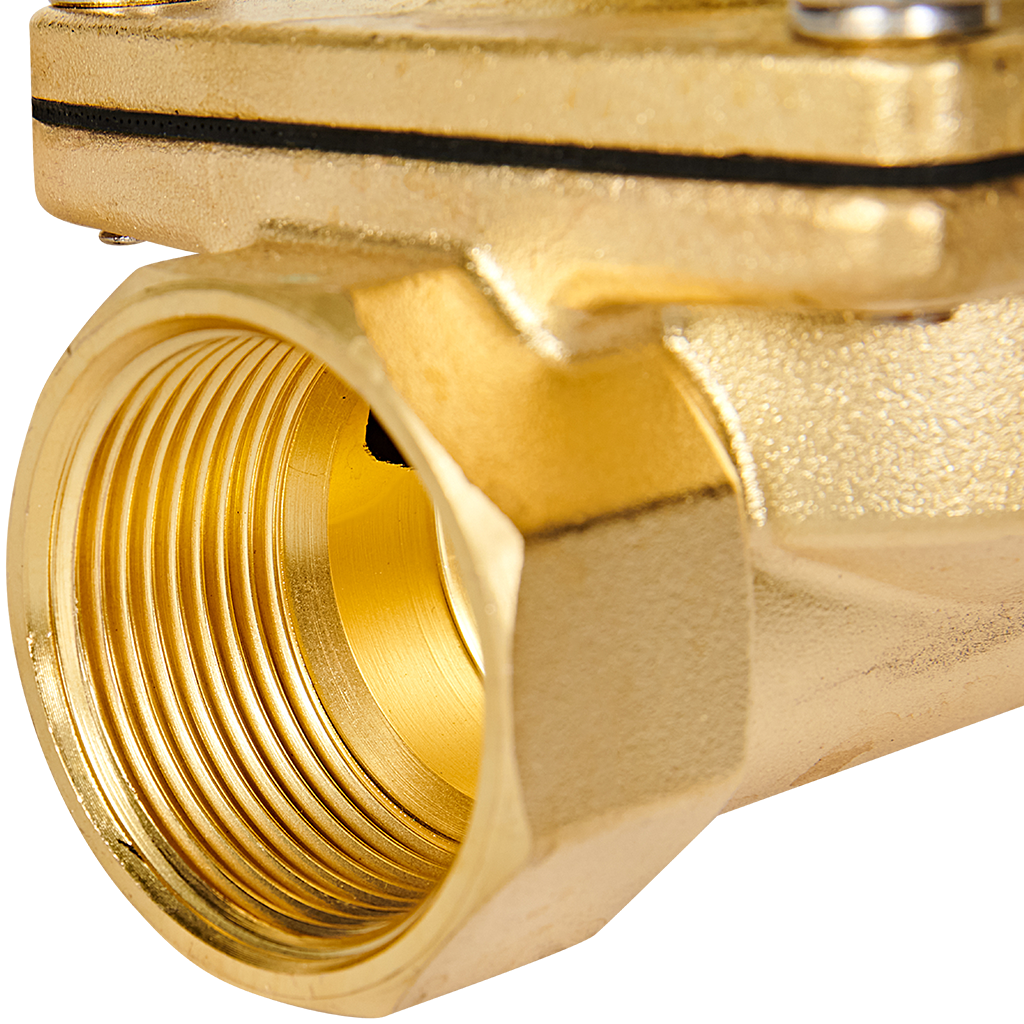

• Стандарт подключения (резьба): G 1¼ дюйма (внутренняя).
• Пропускная способность (Kvs): 24 м³/ч.
• Максимальное рабочее давление: 10 бар.
• Диапазон рабочей температуры среды: от –5 до +80 °C.
• Рабочая среда: вода, воздух, масло и другие среды, неагрессивные к материалам клапана.
• Материал корпуса: латунь.
• Материал мембраны и уплотнения: EPDM (этилен‑пропиленовый каучук).
• Материал пружины: нержавеющая сталь.
• Сопротивление катушки: 15,1 Ом.
• Мощность: 38 Вт (при постоянном токе).
• Степень защиты: IP65.
• Страна производства: Китай.
• Гарантия: 1 год.

Область применения

Клапан подходит для автоматизации процессов в бытовых и небольших промышленных системах:

• системы водоснабжения и фильтрации;
• контуры подачи масел и смазочных материалов;
• воздушные и газовые магистрали с нейтральной средой;
• автоматические линии дозирования жидкостей;
• системы отопления и другие инженерные сети, где требуется дистанционное отключение потока.

Рекомендации по применению

• Убедитесь, что рабочая среда не разрушает латунь и EPDM.
• Следите, чтобы давление и температура в системе не превышали допустимых значений.
• При монтаже соблюдайте направление потока — если на корпусе есть маркировка, её нужно учитывать.
• Проверьте, что напряжение в цепи точно соответствует 24 В.
