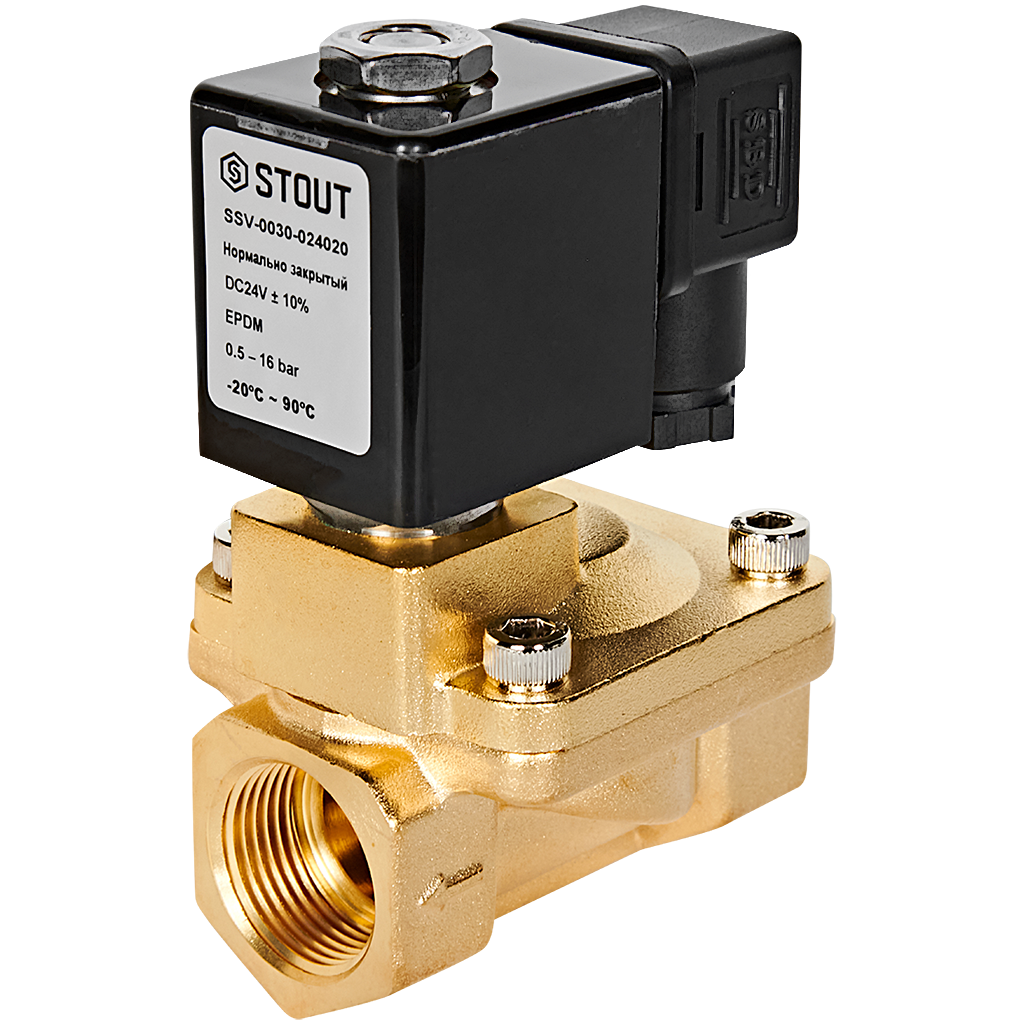

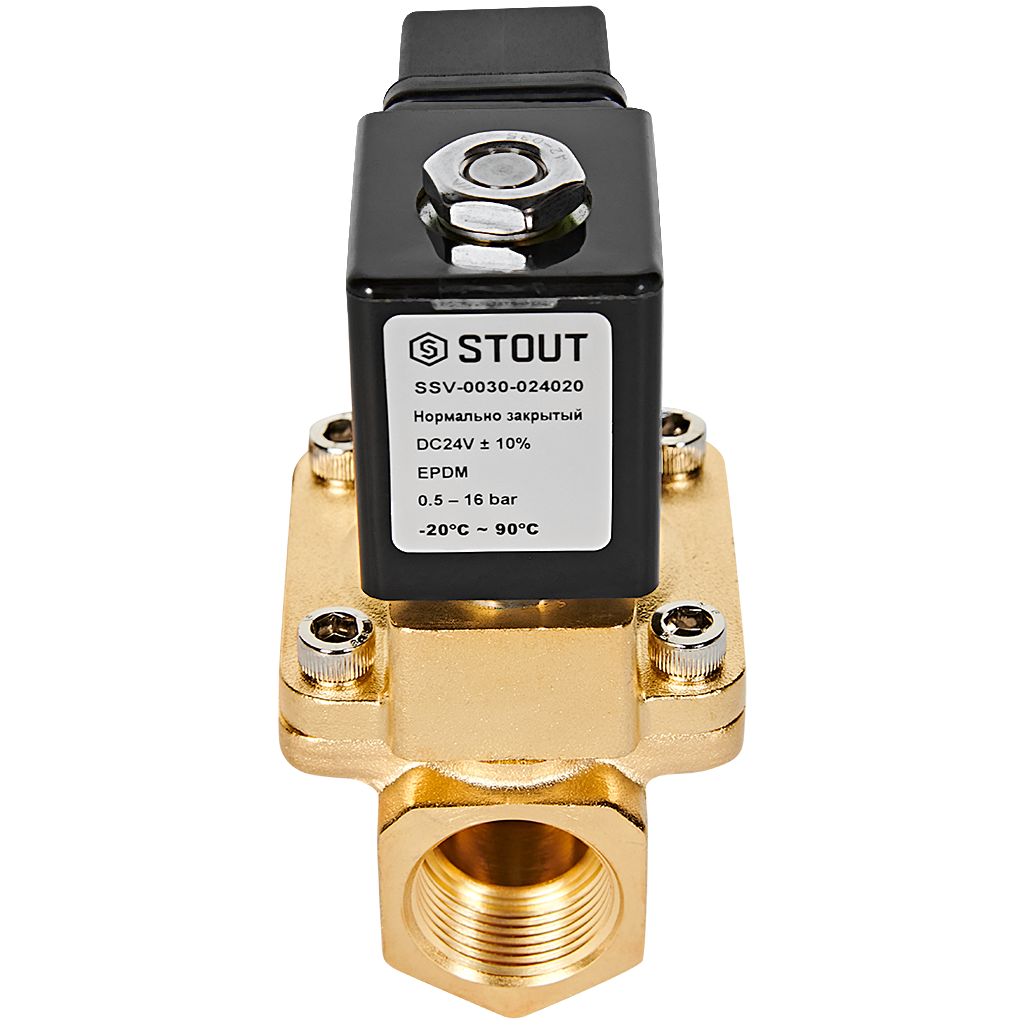

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 24В G3/4, SSV-0030-024020
- Исполнение: нормально закрытый (НЗ).
- Напряжение питания: 24 В (допускается как постоянный, так и переменный ток).
- Стандарт подключения: G 3/4 (внутренняя резьба с обеих сторон).
- Пропускная способность (Kvs): 12 м³/ч.
- Рабочее давление: 0,5–1,6 МПа (16 бар).
- Диапазон рабочей температуры: от –5 до +80 °C.
- Материал корпуса: латунь.
- Материал уплотнения (мембраны): EPDM.
- Материал пружины: нержавеющая сталь.
- Степень защиты: IP65.
- Рабочая среда: вода, воздух, масло.
- Страна‑производитель: Китай.
- Гарантия производителя: 1 год.
Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 24В G3/4, SSV-0030-024020
Назначение
Клапан предназначен для автоматического управления потоками сред, которые не агрессивны к его материалам (латунь, уплотнение EPDM). Подходит для работы с водой, воздухом, маслами и нейтральными газами.
Применяется в таких системах, как:
- водоснабжение и отопление;
- системы водоподготовки и кондиционирования;
- установки для полива и орошения;
- процессы наполнения и опорожнения резервуаров.
Принцип действия
Это клапан непрямого (пилотного) действия. Между входным и выходным патрубком установлена подвижная мембрана — она открывает и закрывает рабочее седло клапана.
Управление мембраной осуществляется через перепускные каналы малого сечения, соединённые с надмембранным пространством. Сердечник клапана, который приводится в действие катушкой (соленоидом), открывает или закрывает эти управляющие каналы.
Особенность нормально закрытого (НЗ) исполнения: в исходном состоянии (без напряжения) сердечник перекрывает управляющий канал, а мембрана — рабочее седло, то есть клапан закрыт. При подаче напряжения на катушку сердечник открывает управляющий канал — давление в надмембранном пространстве меняется, мембрана перемещается и открывает основной проток через клапан.
Технические характеристики
- Исполнение: нормально закрытый (НЗ).
- Напряжение питания: 24 В (допускается как постоянный, так и переменный ток).

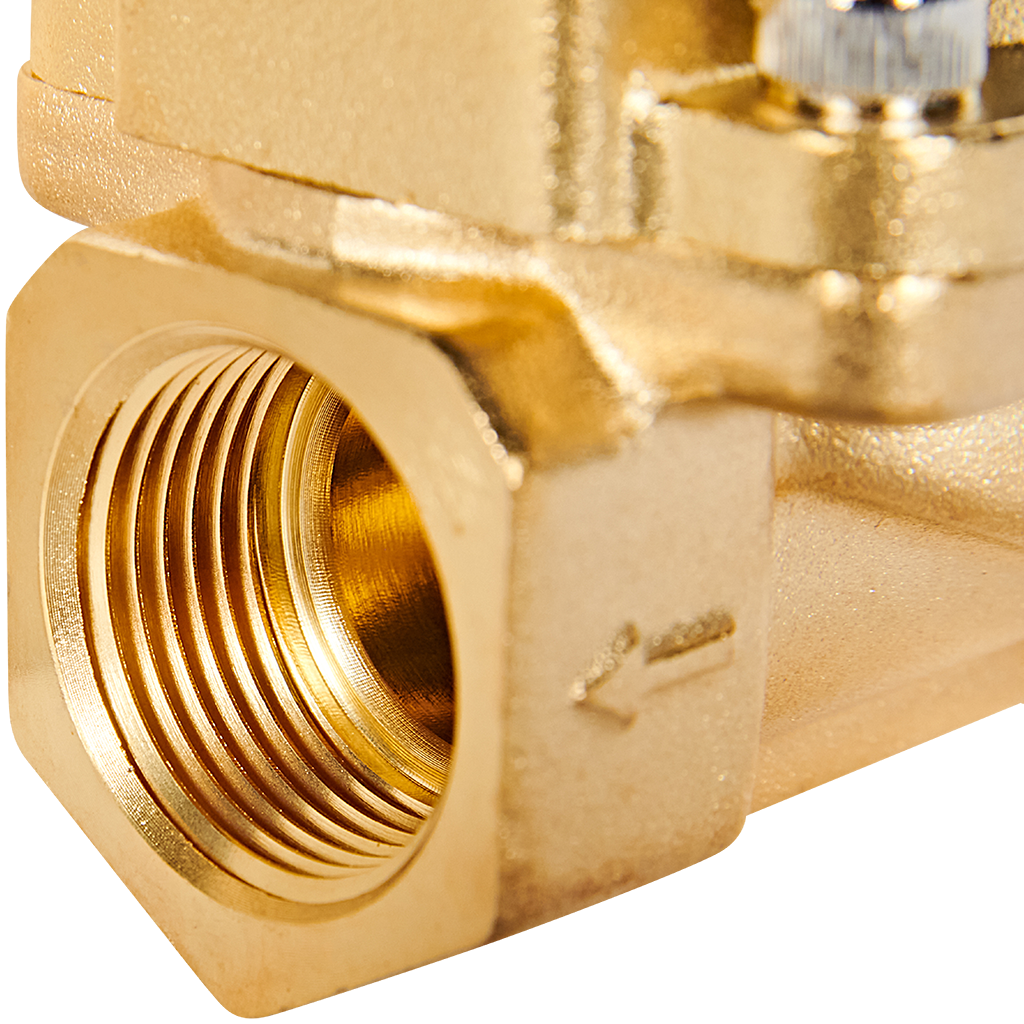

- Стандарт подключения: G 3/4 (внутренняя резьба с обеих сторон).
- Пропускная способность (Kvs): 12 м³/ч.
- Рабочее давление: 0,5–1,6 МПа (16 бар).
- Диапазон рабочей температуры: от –5 до +80 °C.
- Материал корпуса: латунь.
- Материал уплотнения (мембраны): EPDM.
- Материал пружины: нержавеющая сталь.
- Степень защиты: IP65.
- Рабочая среда: вода, воздух, масло.
- Страна‑производитель: Китай.
- Гарантия производителя: 1 год.
- Серия: SSV‑0030.
Важные нюансы
- Перед установкой убедитесь, что рабочая среда не агрессивна к материалам клапана.

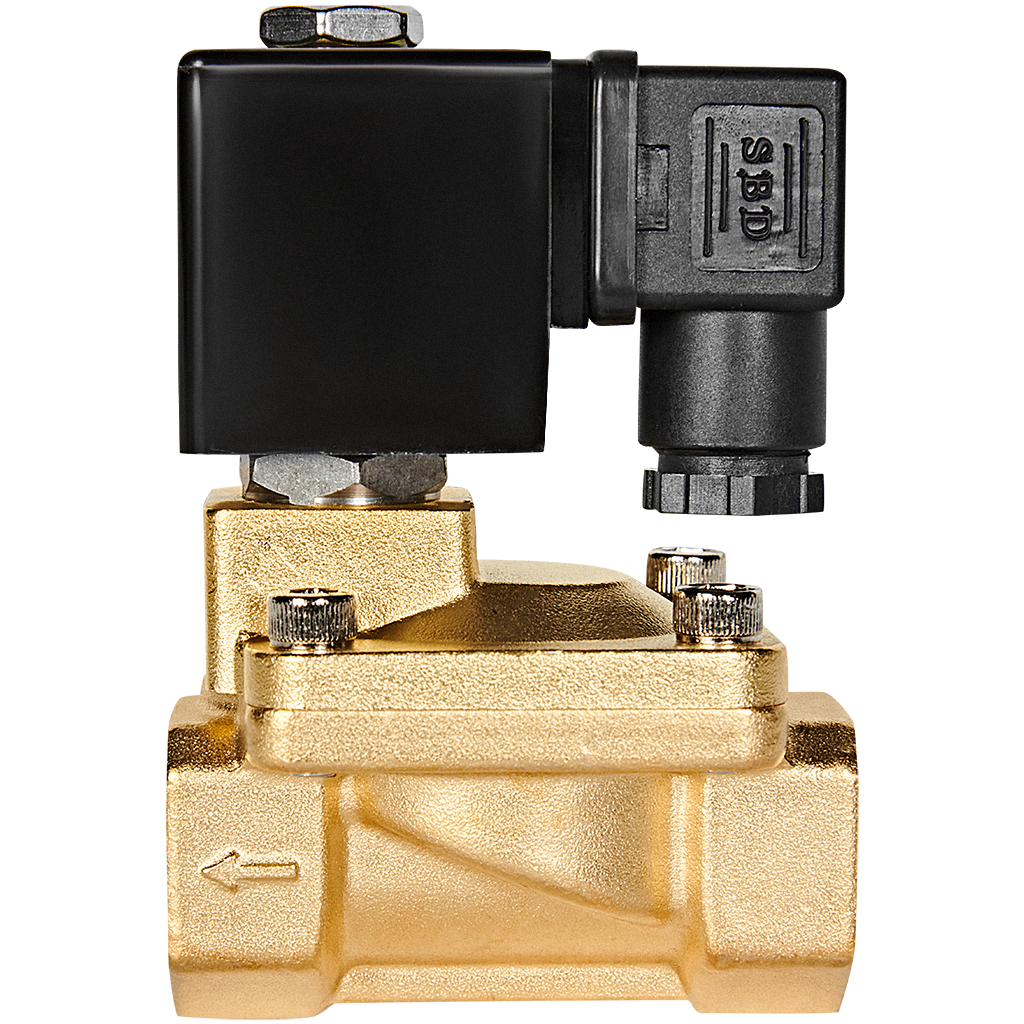

- При монтаже строго соблюдайте направление потока — оно должно соответствовать маркировке на корпусе.
- Конструкция рассчитана на стабильную работу при достаточном перепаде давления — учтите это при проектировании системы.
