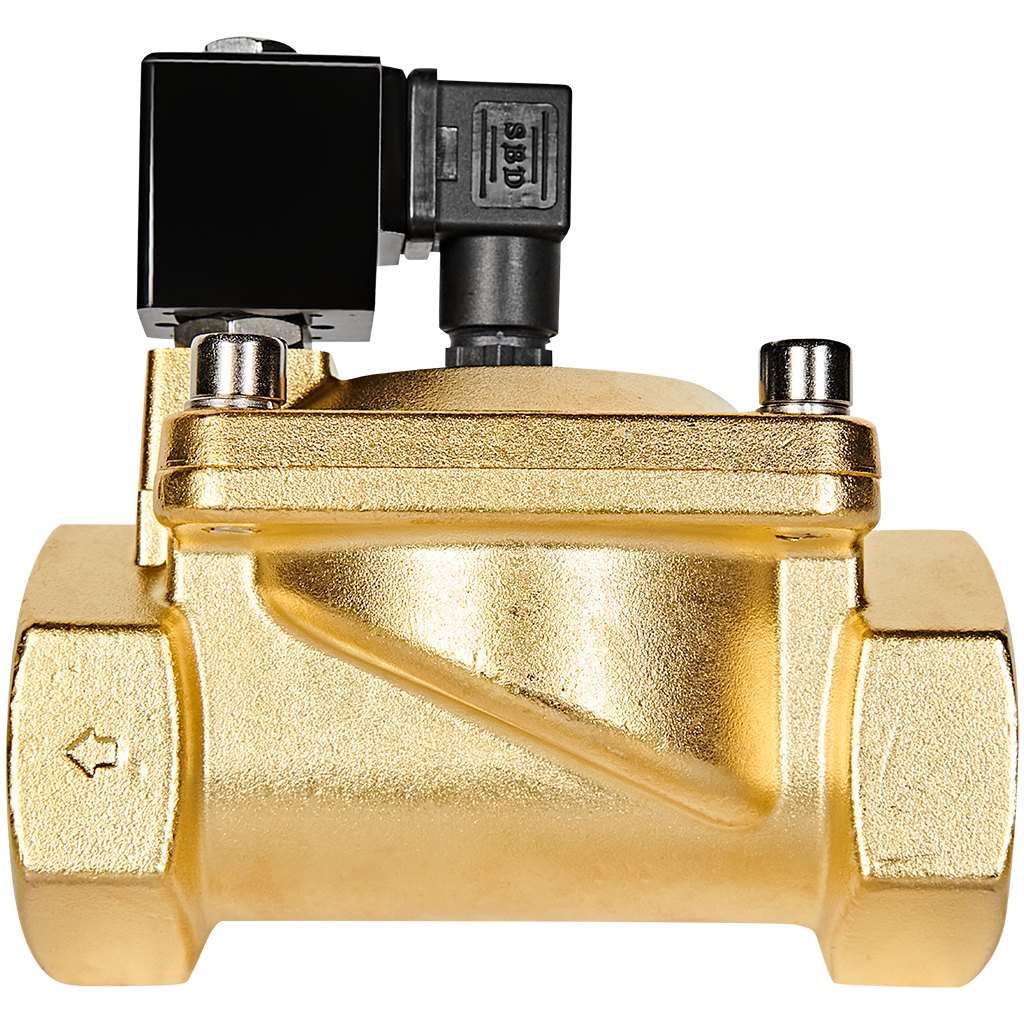

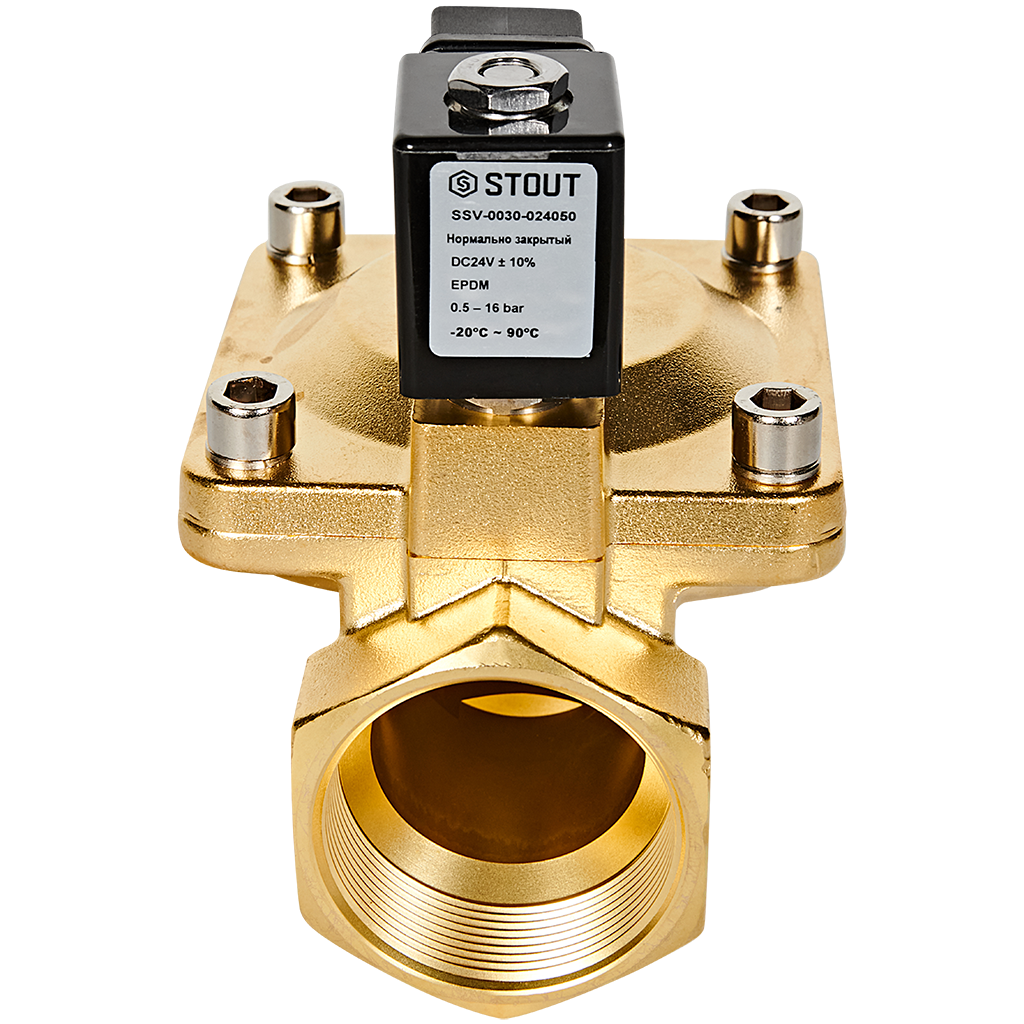

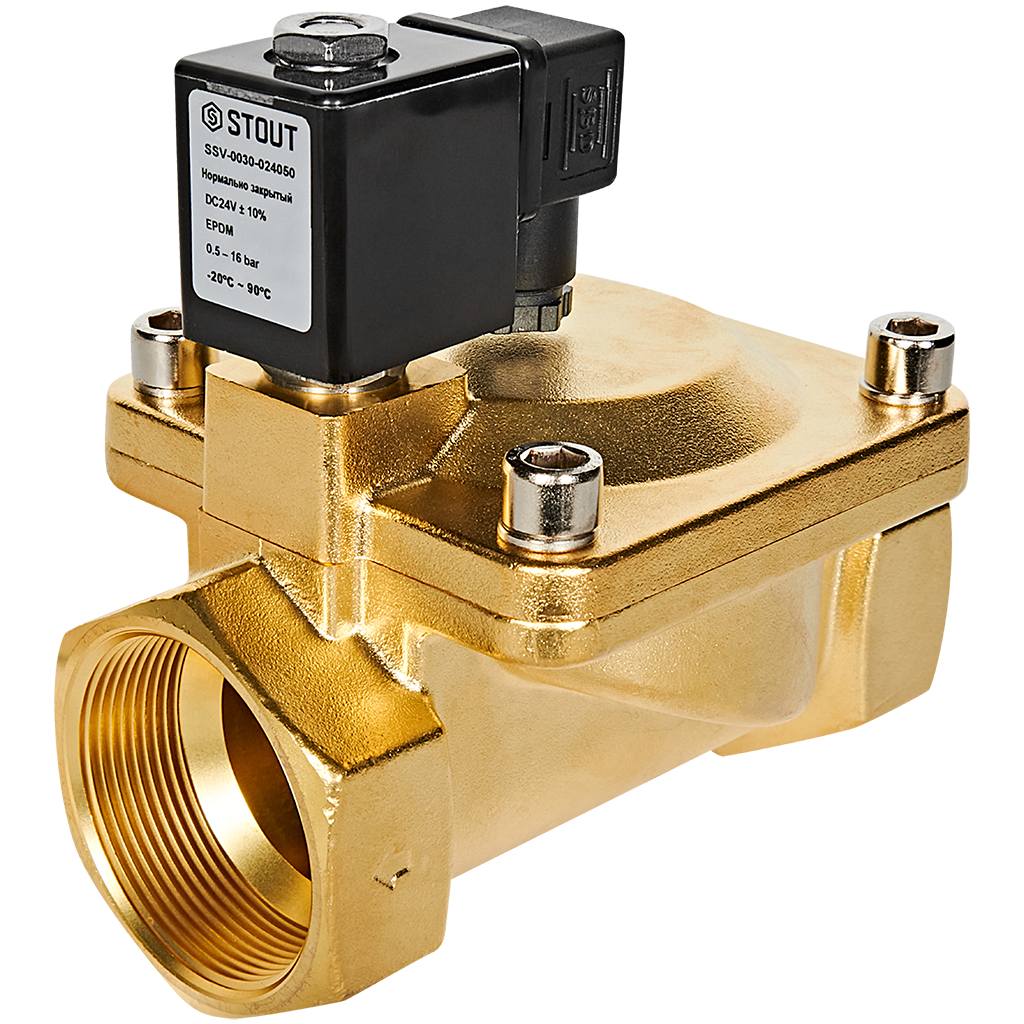

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 24В G2, SSV-0030-024050

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 24В G2, SSV-0030-024050

Двухпозиционный электромагнитный клапан непрямого (пилотного) действия, нормально закрытый (НЗ). Предназначен для автоматического управления потоком рабочей среды в системах водоснабжения, отопления и в промышленных установках.

Принцип работы

В исходном состоянии (без напряжения) сердечник перекрывает управляющий канал, а мембрана — рабочее седло: клапан закрыт. При подаче напряжения на катушку сердечник перемещается, открывает управляющий канал, давление в надмембранном пространстве меняется — и мембрана смещается, открывая основной проток.

Технические характеристики

• Рабочая среда: вода, воздух, масло (среды, не агрессивные к материалам клапана).
• Исполнение: нормально закрытый (НЗ).

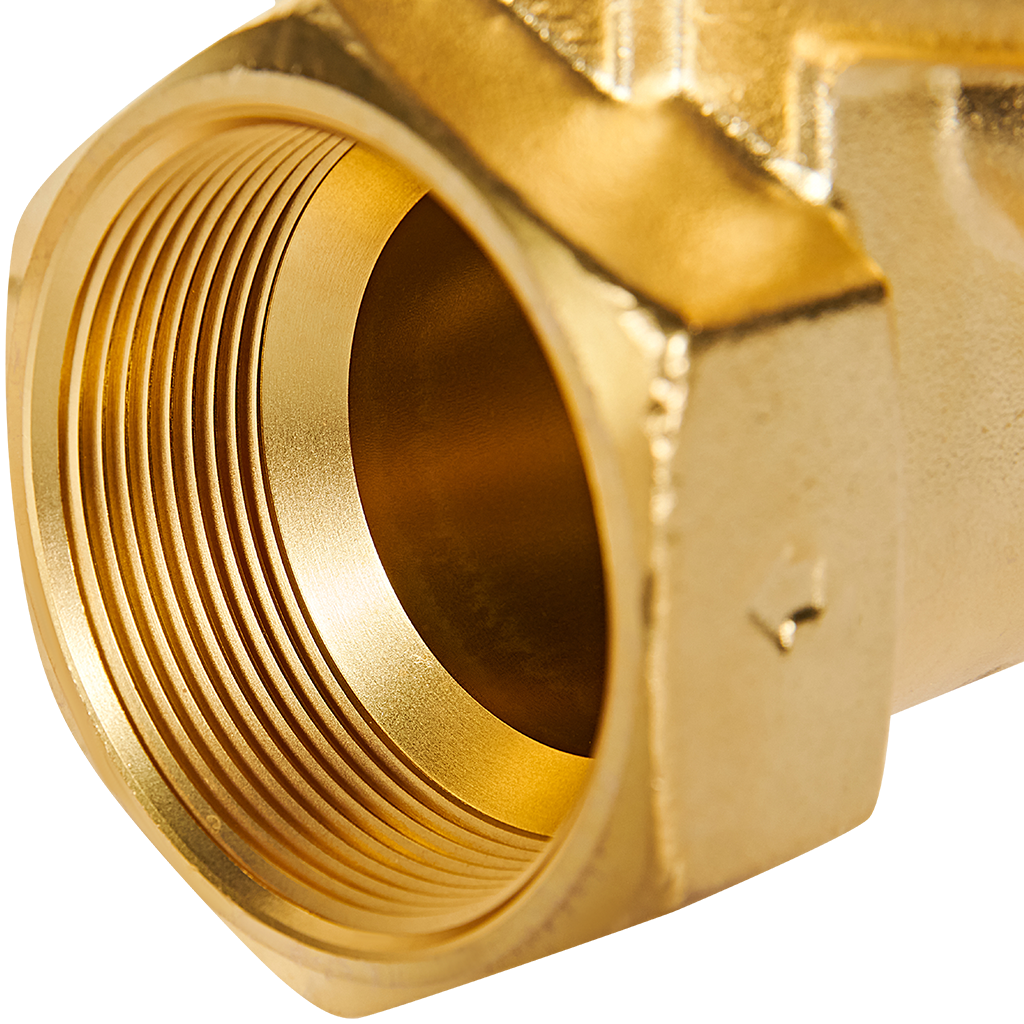

• Присоединительный размер: G2 (2 дюйма).
• Диаметр седла: 50 мм.
• Пропускная способность (Kvs): 48 м³/ч.
• Рабочее давление: 0,5–1,6 МПа (максимальное — 1,6 МПа).
• Диапазон рабочих температур: от –5 до +80 °C.
• Номинальное напряжение: 24 В (постоянный ток, DC; допускается отклонение ±10 %).
• Сопротивление катушки: 8,2 Ом.
• Мощность: 22 Вт (DC).
• Материал корпуса: латунь.
• Материал уплотнения: EPDM.
• Класс защиты: IP65.
• Электрический разъём: SB201 (расстояние между контактами — 18 мм; номинальный ток — 10 А; сечение проводов — 3×1,5 мм²; есть контакт PE для заземления).
• Вес: около 2500 г.
• Гарантия: 1 год.
• Страна производства: Китай.

Рекомендации по применению

• Убедитесь, что рабочая среда не агрессивна к латуни и EPDM-уплотнению.
• Проверьте, чтобы давление в системе находилось в диапазоне 0,5–1,6 МПа.
• Для замены доступны отдельные мембраны и катушки.

Если скажете, в какой системе планируете использовать клапан (например, в отоплении, водоподготовке или на производстве), мы подскажем, на что ещё обратить внимание.
