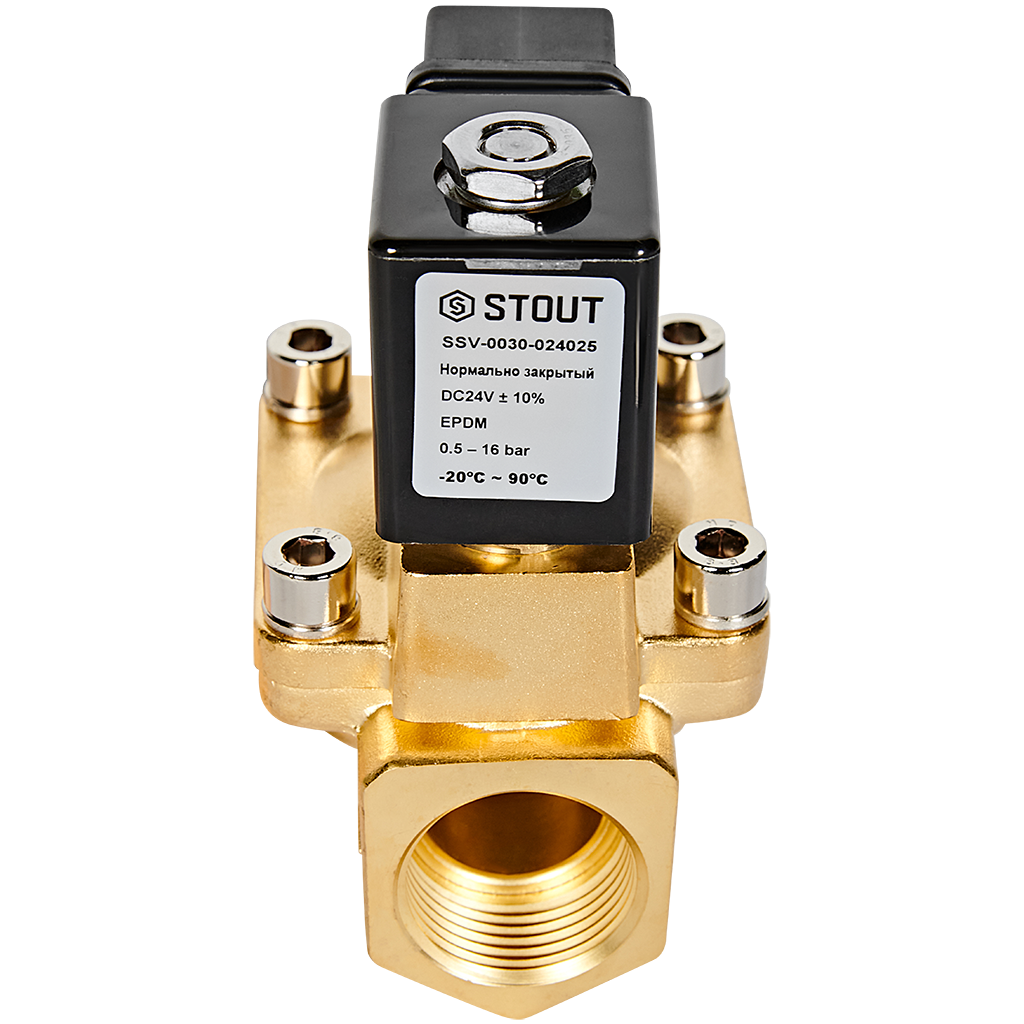

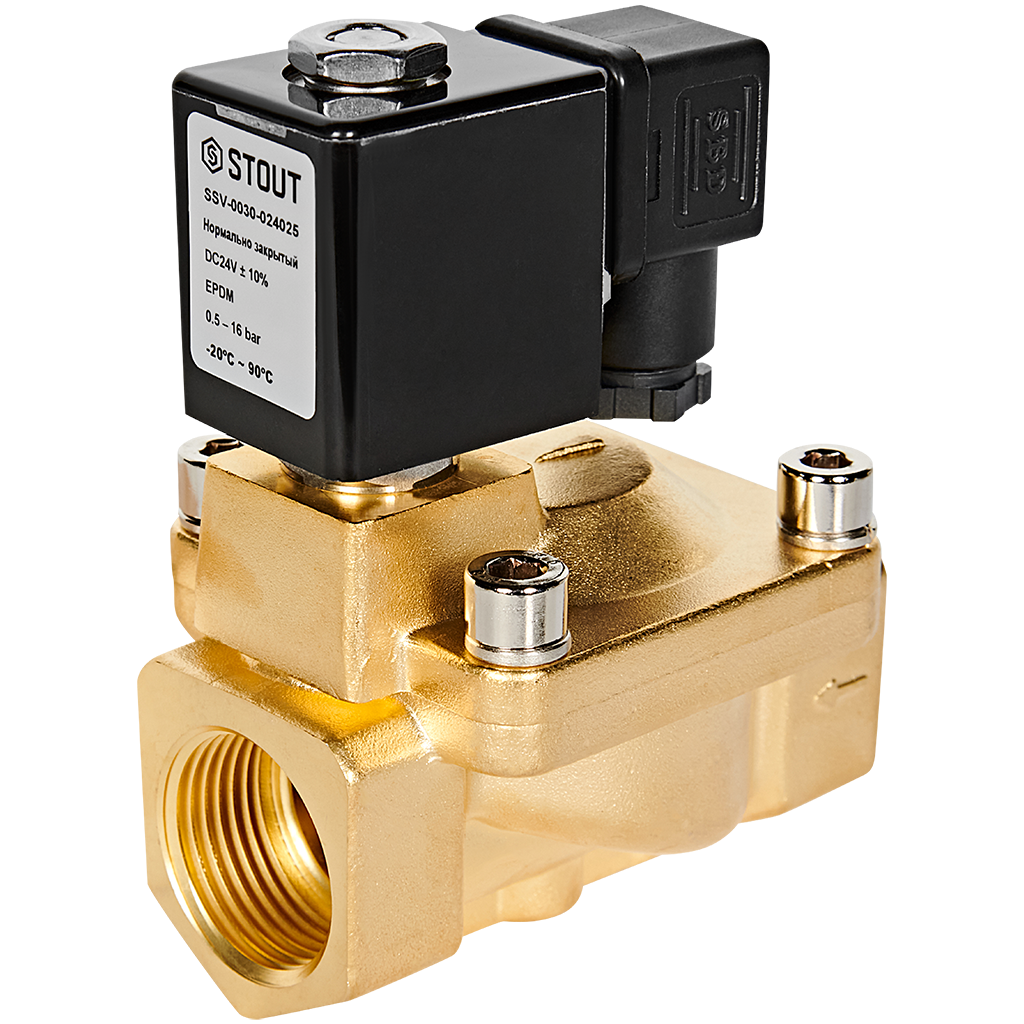

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 24В G1, SSV-0030-024025

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 24В G1, артикул SSV-0030-024025

Назначение

Клапан предназначен для автоматического управления потоками сред, которые не агрессивны к его материалам (латунь, уплотнение EPDM). Подходит для работы с водой, воздухом, маслами и нейтральными газами.

Применяется в таких системах, как:

• водоснабжение (холодное и горячее);
• отопление;
• установки для полива;
• другие автоматизированные системы.

Принцип действия

Это клапан непрямого (пилотного) действия и нормально закрытый (НЗ). Между входным и выходным патрубком установлена подвижная мембрана — она открывает и закрывает рабочее седло клапана.

Управление мембраной осуществляется через перепускные каналы малого сечения, соединённые с надмембранным пространством. Сердечник, который приводится в действие катушкой (соленоидом), открывает или закрывает эти управляющие каналы.

В исходном состоянии (без напряжения) сердечник перекрывает управляющий канал, а мембрана — рабочее седло, то есть клапан закрыт. При подаче напряжения на катушку сердечник открывает управляющий канал — давление в надмембранном пространстве меняется, мембрана перемещается и открывает основной проток через клапан.

Технические характеристики

• Исполнение: нормально закрытый (НЗ).
• Напряжение питания: 24 В (поддерживается как постоянный, так и переменный ток).

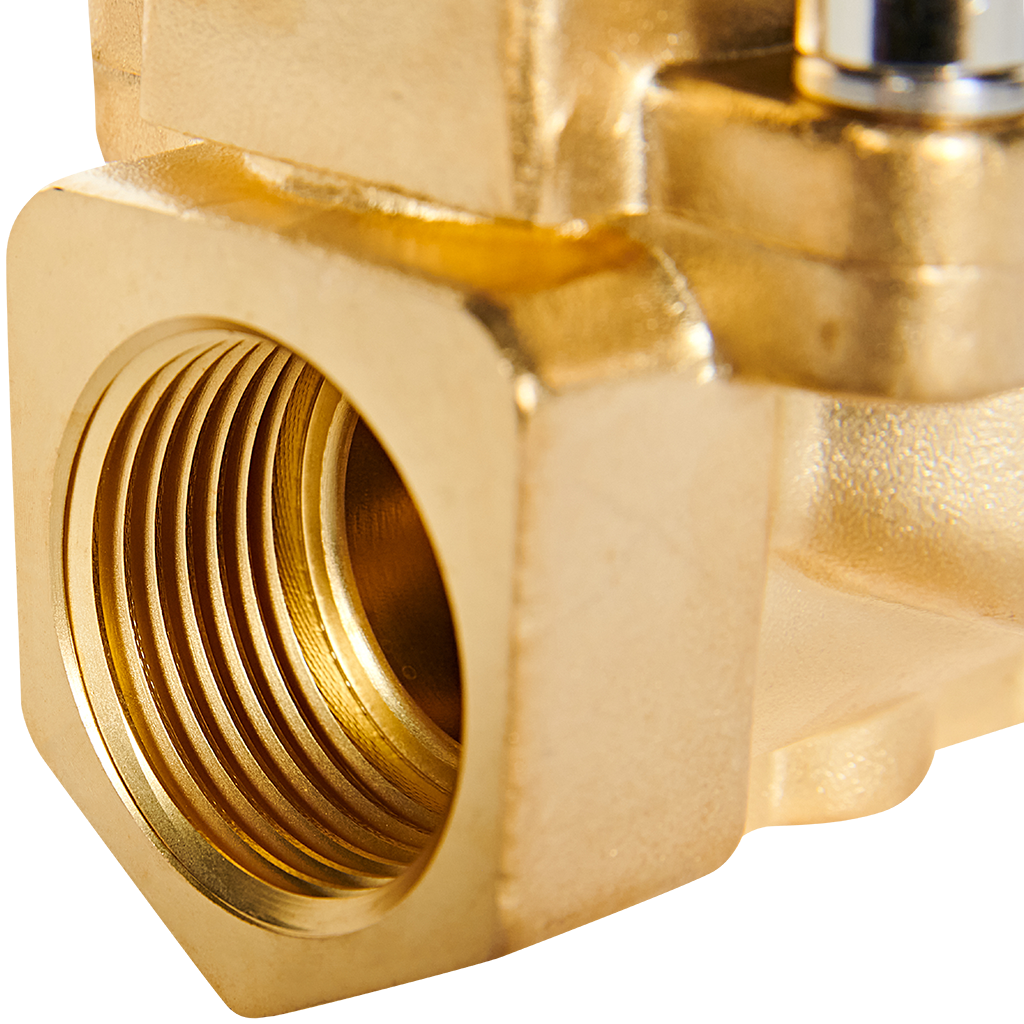

• Стандарт подключения: G 1 (внутренняя резьба с обеих сторон, 1 дюйм).
• Пропускная способность (Kvs): 12 м³/ч.
• Максимальное рабочее давление: 16 бар (1,6 МПа).
• Диапазон рабочей температуры: от –5 до +80 °C.
• Материал корпуса: латунь.
• Материал уплотнения (мембраны): EPDM (этиленпропиленовый каучук).
• Материал пружины: нержавеющая сталь.
• Степень защиты: IP65.
• Вязкость рабочей среды: менее 50 сСт.
• Сопротивление катушки: 8,2 Ом.
• Мощность: 22 Вт (при постоянном токе).
• Диаметр седла: 25 мм.
• Страна‑производитель: Китай.
• Гарантия производителя: 1 год.
• Серия: SSV‑0030.

Важные нюансы

• Перед установкой убедитесь, что рабочая среда не агрессивна к материалам клапана.

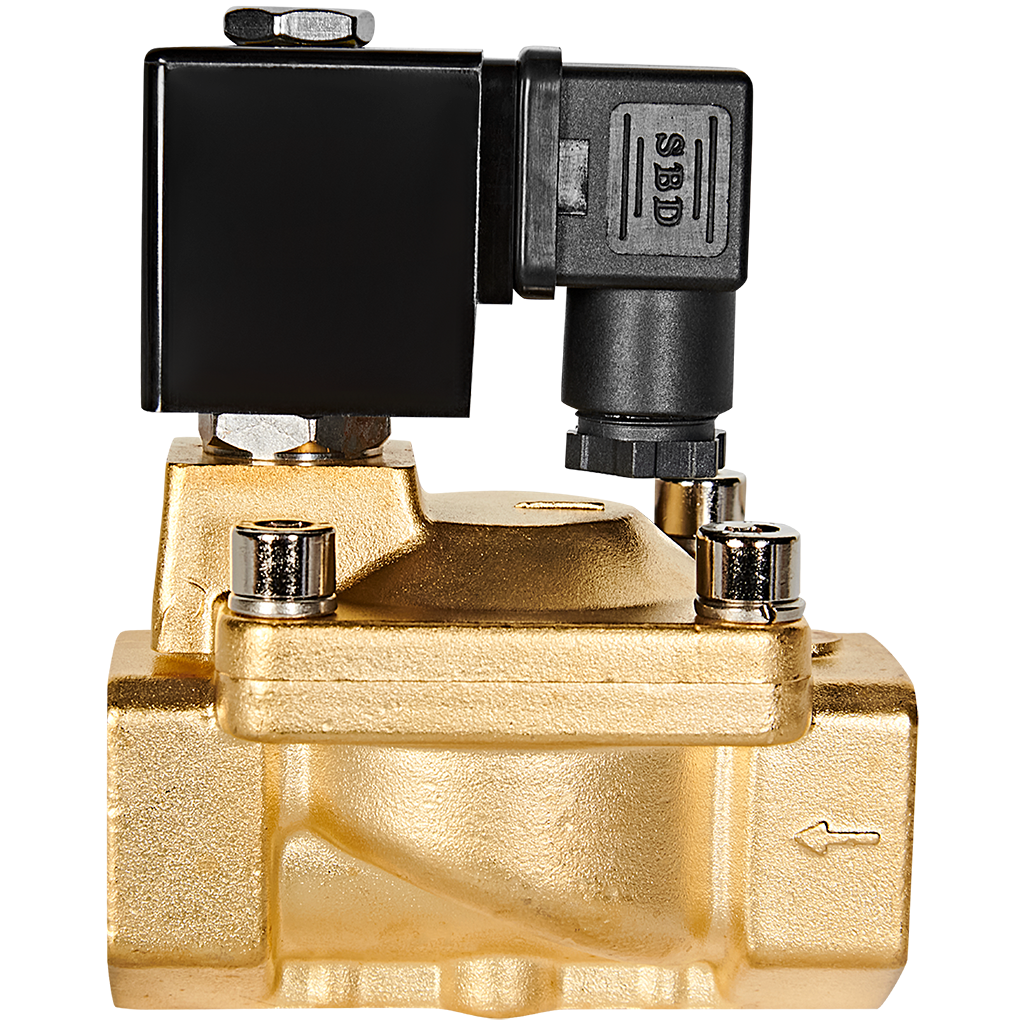

• При монтаже строго соблюдайте направление потока — оно должно соответствовать маркировке на корпусе.
• Благодаря непрямому действию клапан способен работать даже при относительно низком давлении в системе — это удобно для систем с переменным давлением.
• При работе катушка может нагреваться — это нормальная особенность, но её стоит учитывать при проектировании системы.
