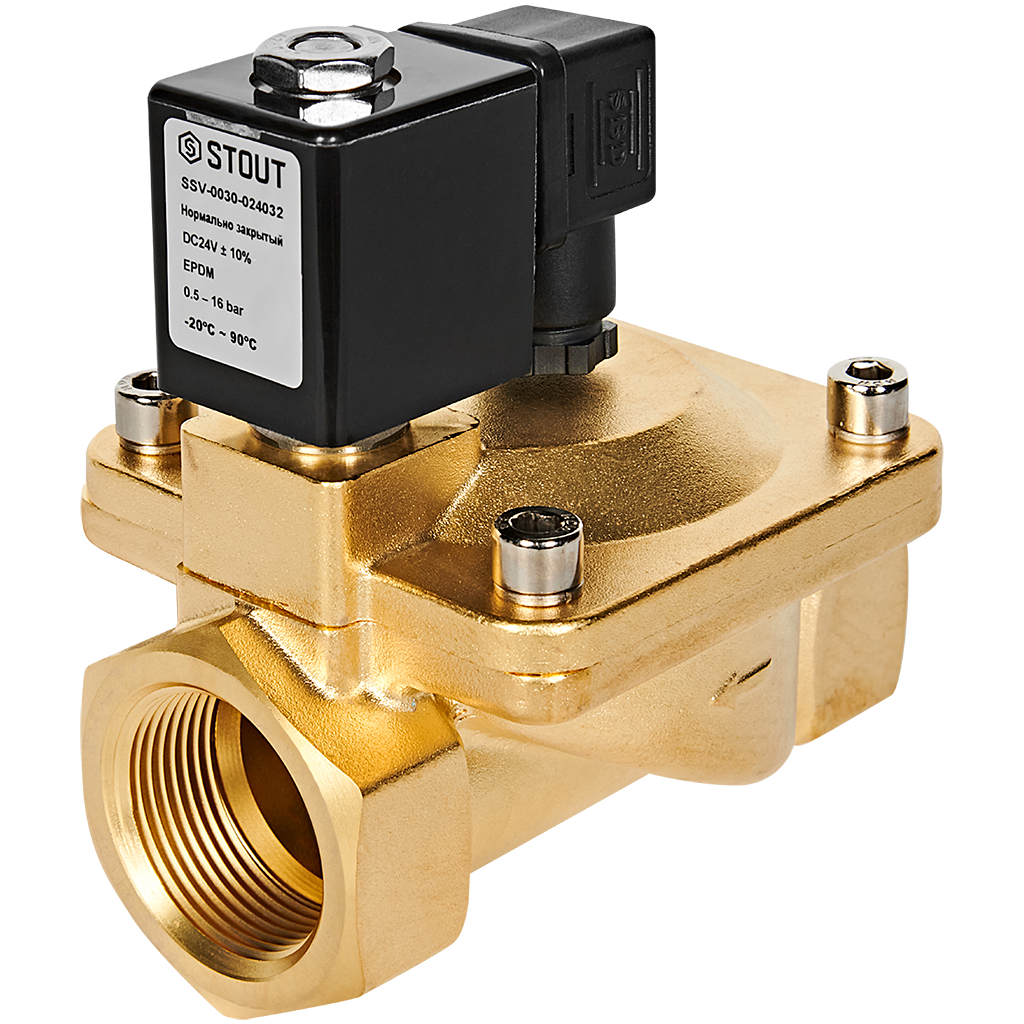

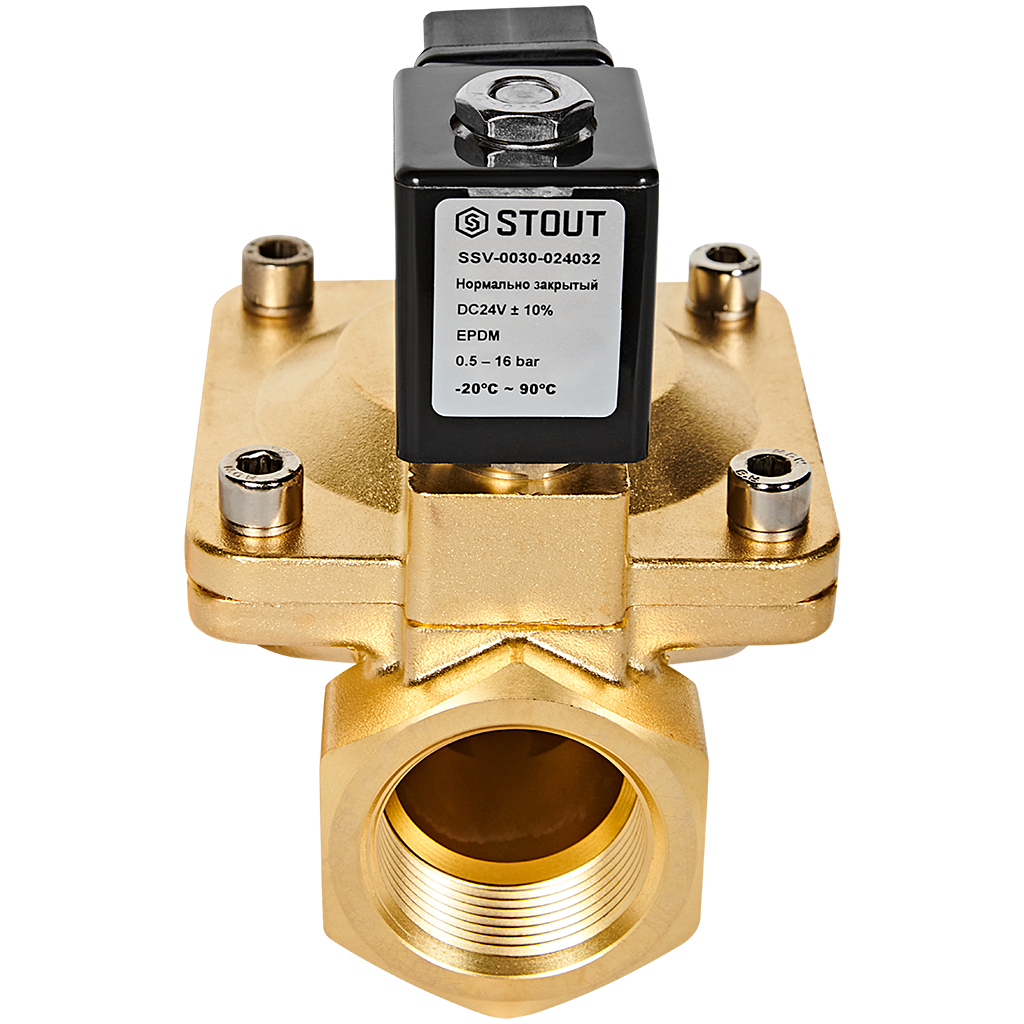

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 24В G1 1/4, SSV-0030-024032

SSV-0030-024032 STOUT Клапан соленоидный (электромагнитный), непрямого (пилотного) действия, НЗ, 24В, G1 1/4, EPDM

Электромагнитный клапан непрямого (пилотного) действия, нормально закрытый (НЗ), рассчитан на напряжение 24 В, с присоединительным размером G 1 1/4. Ниже — подробное описание устройства, принципа работы, характеристик и рекомендаций по применению.

Что это за устройство

Клапан служит для автоматического управления потоками рабочей среды в трубопроводах. Исполнение «нормально закрытый» означает, что в обесточенном состоянии проход перекрыт: среда не течёт. Открытие происходит только при подаче напряжения на катушку. Принцип «непрямого (пилотного) действия» значит, что основной поток открывает не сам сердечник соленоида, а мембрана — за счёт перепада давления через пилотный (управляющий) канал.

Принцип работы

1. В обесточенном состоянии. Сердечник под действием пружины перекрывает пилотный канал малого сечения. Давление над мембраной удерживается, и мембрана плотно прижимается к седлу — основной проток закрыт.
2. При подаче 24 В на катушку. Сердечник втягивается, открывая пилотный канал. Из‑за этого давление над мембраной падает, и под действием давления на входе мембрана поднимается, открывая основной проход — среда течёт через клапан.
3. При снятии напряжения. Сердечник возвращается пружиной на место, пилотный канал закрывается, давление выравнивается, мембрана снова прижимается к седлу и перекрывает поток.

Для корректной работы пилотной схемы нужен минимальный перепад давления (обычно от 0,5 бар). Без него мембрана не откроется, даже если катушка исправна.

Технические характеристики

• Тип действия: непрямого (пилотного).
• Исполнение: нормально закрытый (НЗ).
• Напряжение питания: 24 В постоянного тока (DC), допуск ±10 %.
• Мощность катушки: 22 Вт.
• Сопротивление катушки: 8,2 Ом.

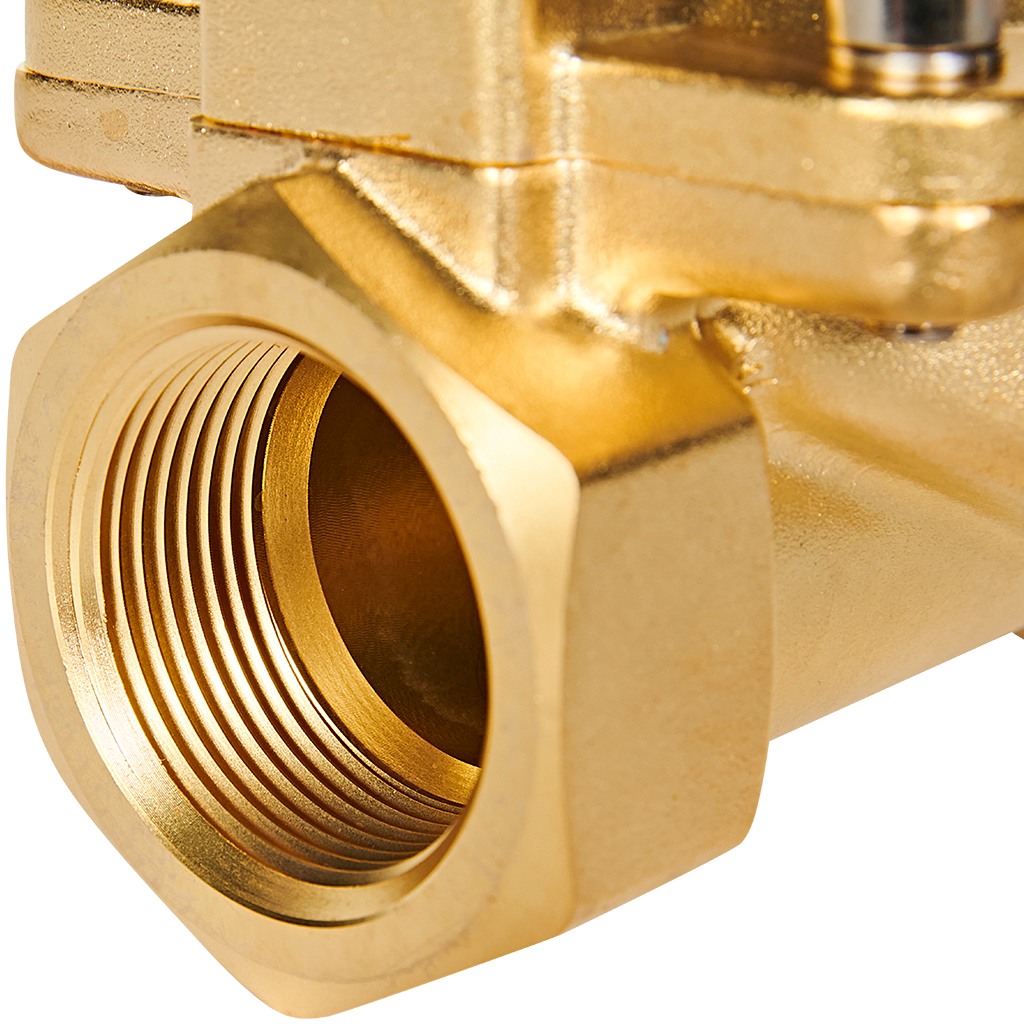

• Присоединительный размер: G 1 1/4 (внутренняя резьба).
• Диаметр седла: 38 мм.
• Пропускная способность (Kvs): 22 м³/ч.
• Рабочее давление: 0,5–1,6 МПа (5–16 бар).
• Максимальное давление: 1,6 МПа (16 бар).
• Диапазон температур рабочей среды: от –5 до +80 °C.
• Вязкость среды: менее 50 сСт.
• Материал корпуса: латунь.
• Материал мембраны и уплотнений: EPDM (этилен‑пропиленовый каучук).
• Материал пружины: нержавеющая сталь.
• Степень защиты: IP65 (пылезащищённый, выдерживает струи воды).
• Рабочая среда: вода, воздух, нейтральные газы и жидкости, масла — при условии, что они не агрессивны к латуни и EPDM.
• Страна‑изготовитель: Китай.
• Гарантия: 1 год.

Где применяется

Клапан используют в автоматизированных системах, где нужно дистанционно открывать/закрывать поток:

• водоснабжение и водоподготовка;
• системы отопления и тепловых пунктов;
• кондиционирование и вентиляция (управление подачей воды на теплообменники);
• системы полива и орошения;
• наполнение и опорожнение резервуаров;
• промышленные технологические линии с нейтральными средами.

Практические рекомендации

• Соблюдайте минимальный перепад давления. Для пилотного клапана важно, чтобы на входе давление было хотя бы на 0,5 бар выше, чем на выходе. Иначе клапан не откроется.
• Ставьте фильтр перед клапаном. Механические частицы быстро изнашивают седло и мембрану, из‑за чего клапан начинает пропускать среду или хуже закрываться.
• Следите за совместимостью среды. EPDM устойчив к воде, пару, слабым растворам, но не подходит для нефтепродуктов, минеральных масел, концентрированных кислот и щелочей.
• Учитывайте температурный диапазон. При температурах ниже –5 °C или выше +80 °C материал мембраны теряет эластичность, герметичность ухудшается.

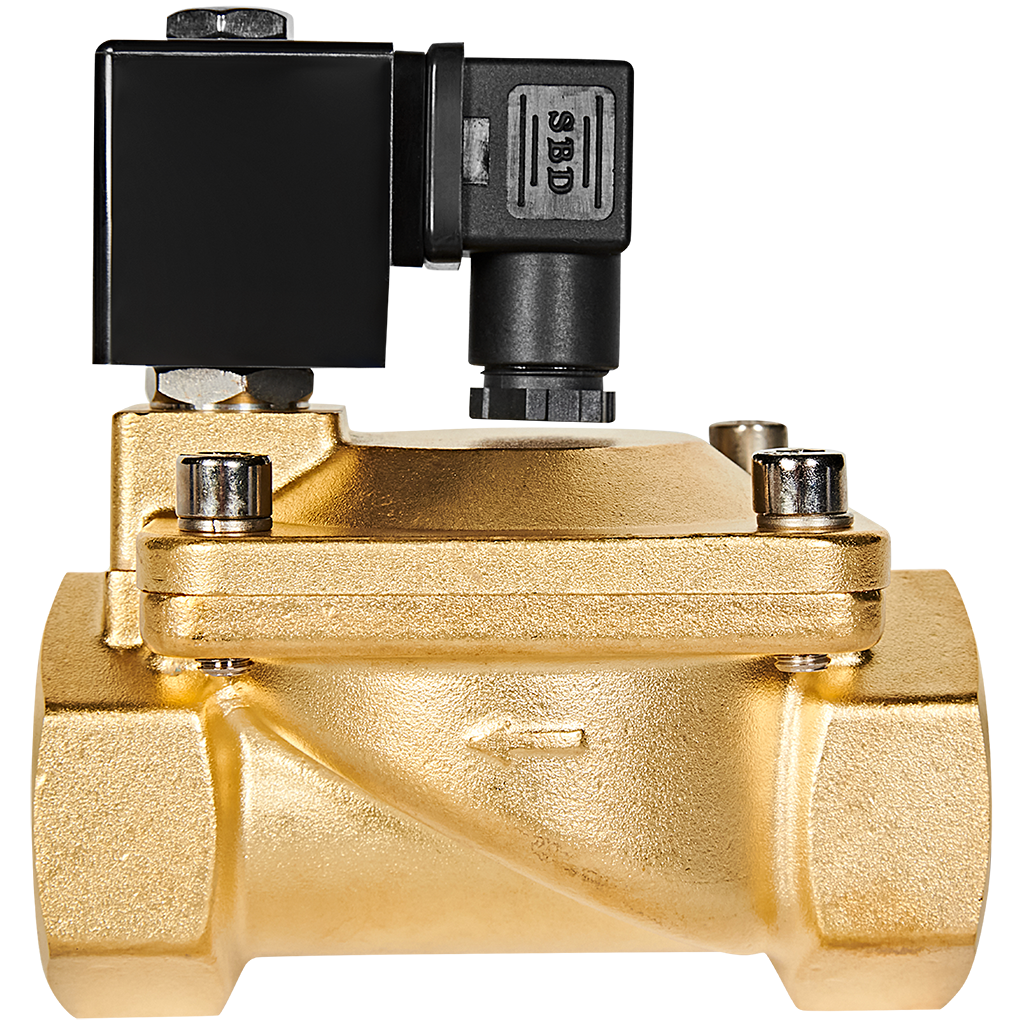

• Монтируйте по стрелке на корпусе. Направление потока должно совпадать с маркировкой.
• Обеспечьте доступ к катушке. При необходимости катушку можно заменить без демонтажа корпуса из трубопровода.
• Проверяйте электропитание. Для стабильной работы важно стабильное напряжение 24 В DC и надёжные контакты.

Если скажете, в какой именно системе планируете использовать клапан (например, в отоплении, поливе, водоподготовке), мы подскажем, на какие дополнительные параметры обратить внимание и какие элементы обвязки лучше предусмотреть.
