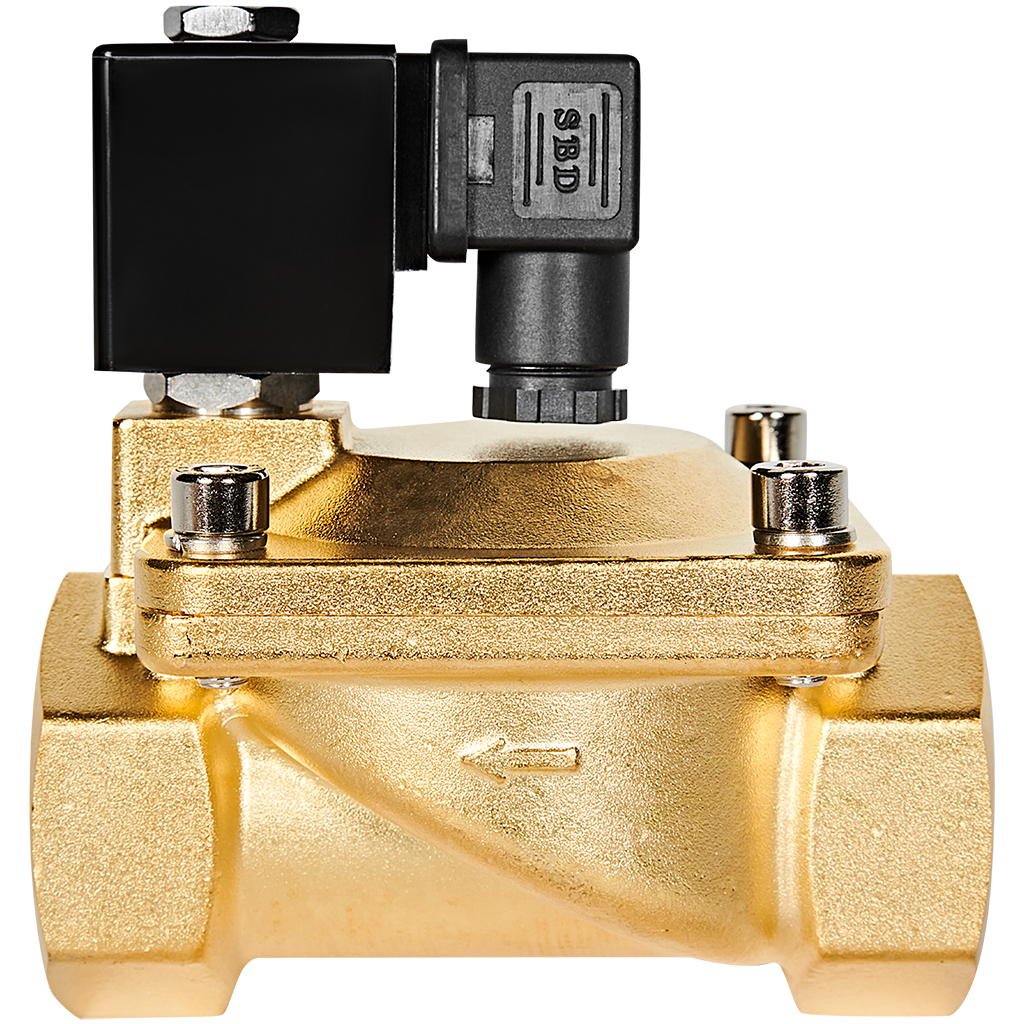

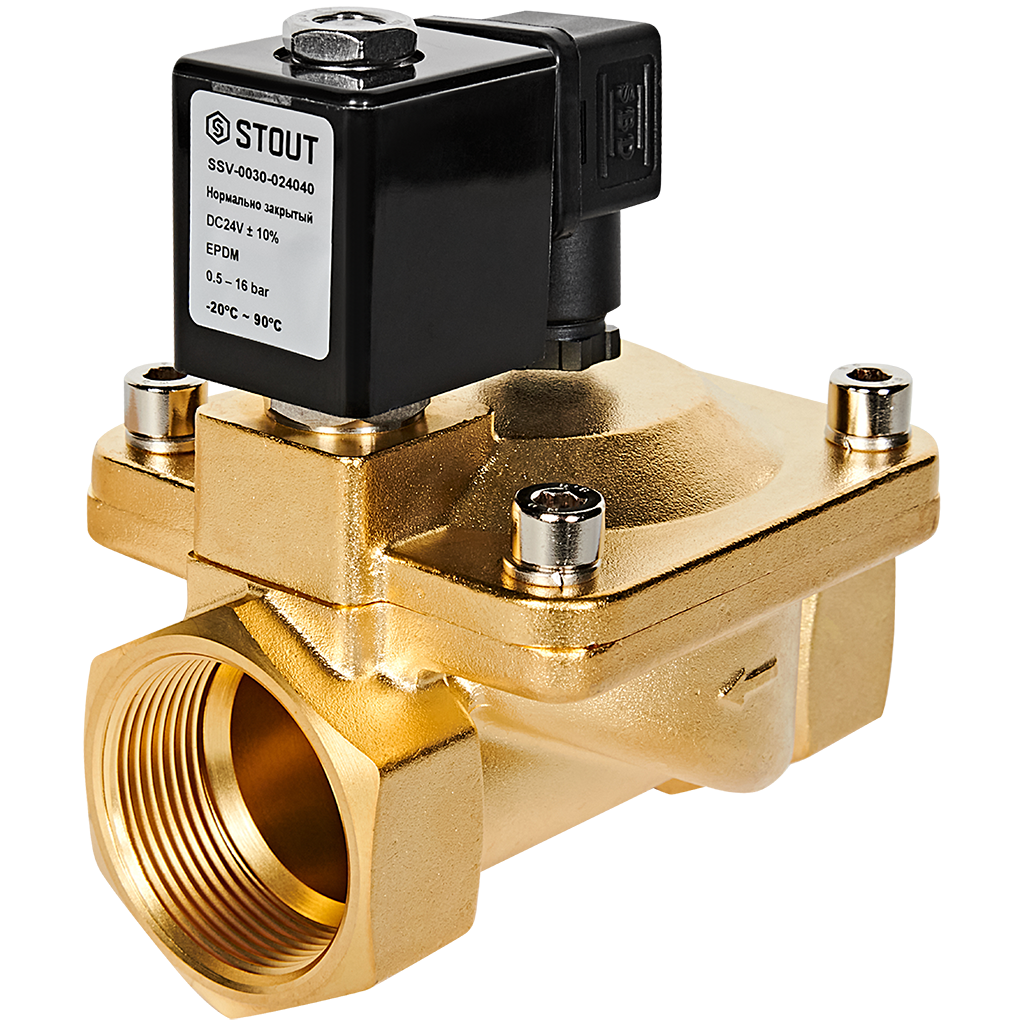

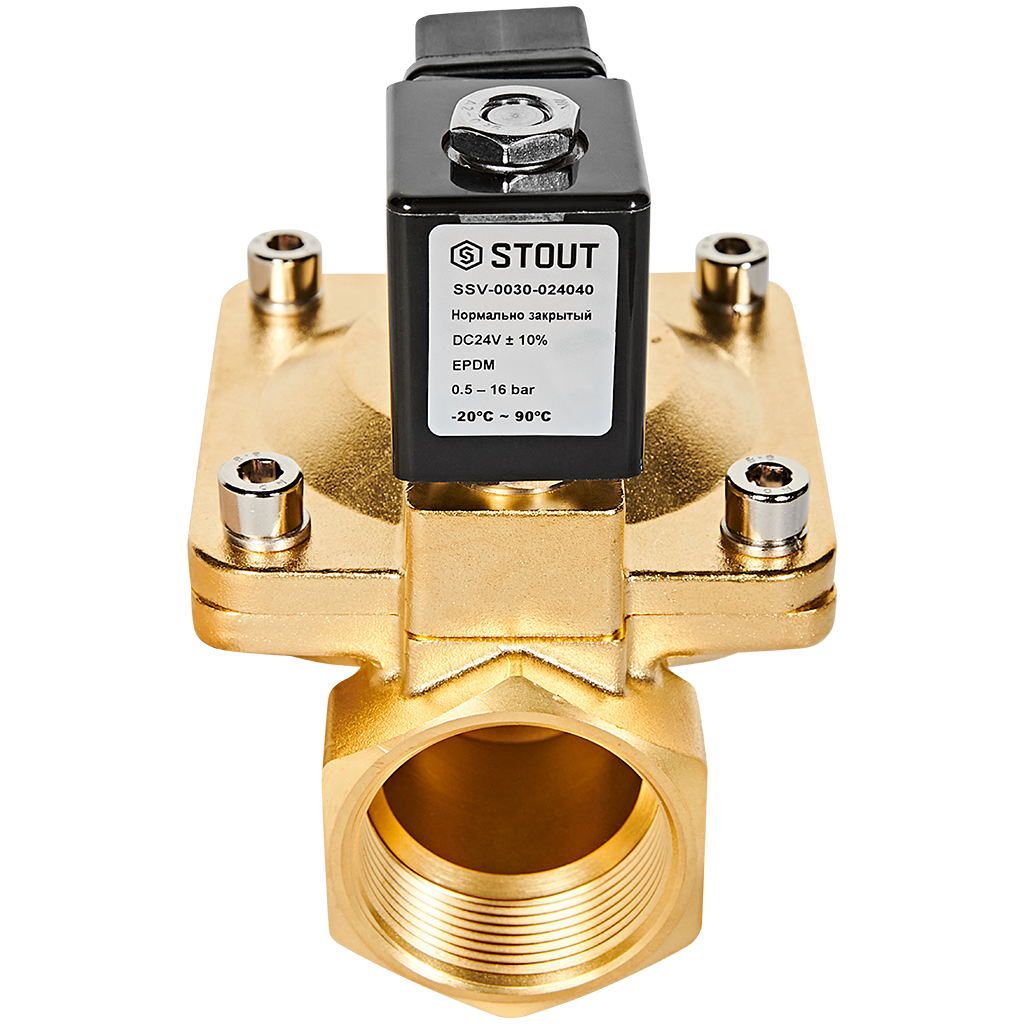

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 24В G1 1/2, SSV-0030-02404

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 24В G1 1/2, SSV-0030-02404

Двухпозиционный электромагнитный клапан непрямого (пилотного) действия, нормально закрытый (НЗ). Он нужен для автоматического управления потоком рабочей среды — открывает или закрывает путь для жидкости либо газа по сигналу от управляющего устройства (термостата, контроллера и т. п.).

Принцип работы

В основе конструкции — подвижная мембрана, которая перекрывает рабочее седло (основной проток) в обесточенном состоянии: так обеспечивается нормально закрытое положение.

Управление происходит пилотным способом (косвенно):

• В покое (без напряжения). Сердечник перекрывает управляющий канал малого сечения, который соединён с надмембранным пространством. Давление удерживает мембрану в положении, закрывающем основной проток — поток среды невозможен.
• При подаче напряжения (24 В). Сердечник смещается и открывает управляющий канал. Из‑за этого давление в надмембранном пространстве падает, и мембрана поднимается, открывая основной проток. Среда свободно проходит через клапан.
• После снятия напряжения. Пружина возвращает сердечник в исходное положение, управляющий канал закрывается, давление выравнивается, и мембрана снова перекрывает седло — поток останавливается.

Технические характеристики

• Тип действия: непрямого (пилотного) действия.
• Исполнение: нормально закрытый (НЗ).
• Напряжение питания: 24 В (переменный ток).

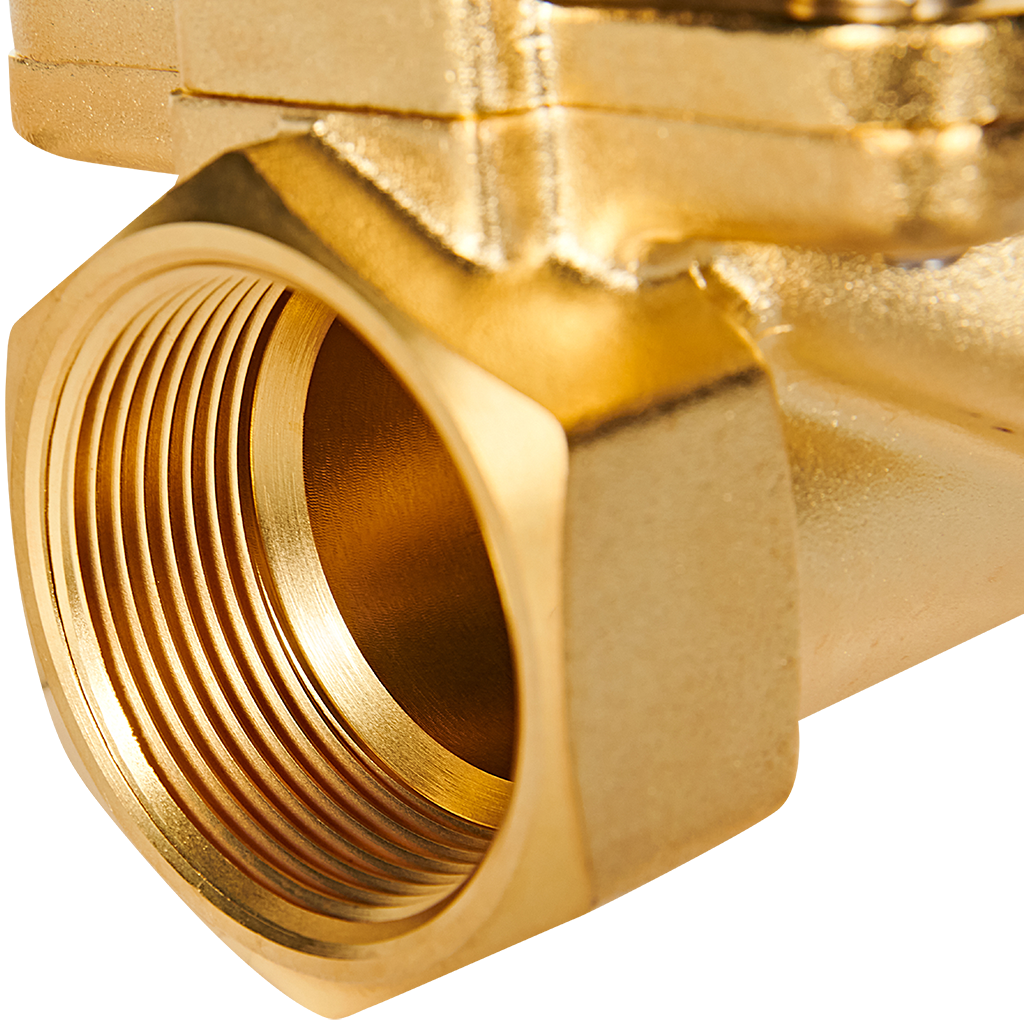

• Присоединительный размер: G 1 1/2" (внутренняя резьба).
• Максимальное рабочее давление: 16 бар.
• Минимальное рабочее давление: около 0,5 бар (нужно для корректной работы пилотной схемы).
• Диапазон температур рабочей среды: от –5 до +80 °C.
• Пропускная способность (Kvs): 30 м³/ч.
• Материал корпуса: латунь.
• Материал мембраны и уплотнений: EPDM (этилен‑пропиленовый каучук).
• Материал пружины: нержавеющая сталь.
• Степень защиты: IP65 (устойчив к пыли и струям воды).
• Рабочая среда: вода, воздух, масло и другие среды, не агрессивные к латуни и EPDM.
• Страна‑изготовитель: Китай.
• Гарантия: 1–2 года (зависит от продавца).

Назначение и области применения

Клапан используют там, где нужно дистанционно и быстро перекрывать или открывать поток:

• системы водоснабжения и горячего водоснабжения;
• системы отопления и тепловые пункты;
• водоподготовка, фильтрация, дозирование;
• кондиционирование и вентиляция (управление подачей воды на теплообменники);
• системы полива и орошения;
• наполнение и опорожнение ёмкостей и резервуаров;
• промышленные технологические линии с нейтральными средами.

Практические рекомендации

• Соблюдайте минимальное давление. Пилотная схема требует перепада давления (обычно от 0,5 бар), иначе клапан не откроется даже при подаче напряжения.
• Учитывайте направление потока. На корпусе обычно есть стрелка — устанавливайте строго по ней.
• Ставьте фильтр перед клапаном. Механические примеси быстро изнашивают мембрану и седло, снижая герметичность.
• Обеспечьте доступ для обслуживания. Катушку и внутренние элементы иногда приходится проверять или менять.
• Проверьте совместимость среды. EPDM не подходит для масел на минеральной основе, нефтепродуктов, концентрированных кислот и щелочей.
• Следите за температурой. При выходе за диапазон –5…+80 °C материал мембраны теряет эластичность, а герметичность падает.

Если скажете, в какой именно системе планируете ставить этот клапан (например, в отоплении, поливе, водоподготовке), мы подскажем, на что обратить особое внимание при монтаже и подборе сопутствующей арматуры.
