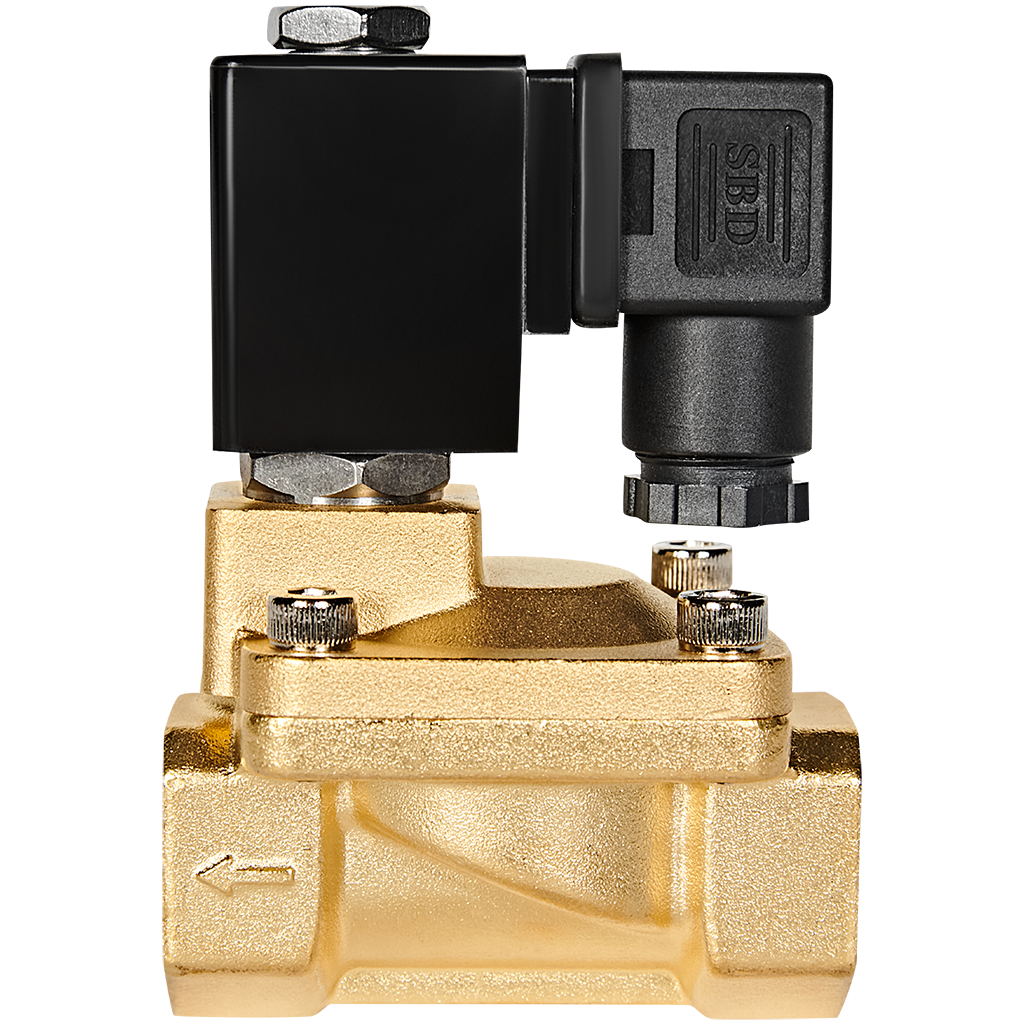

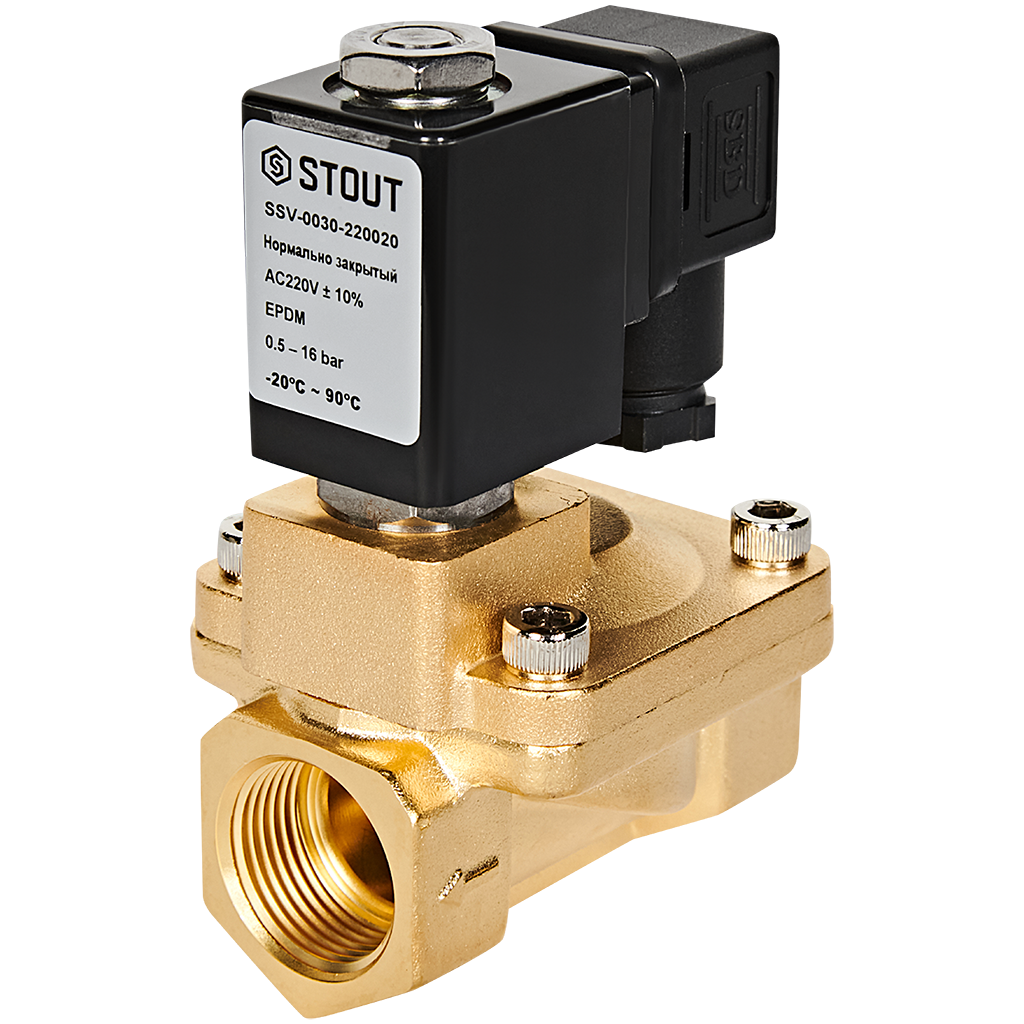

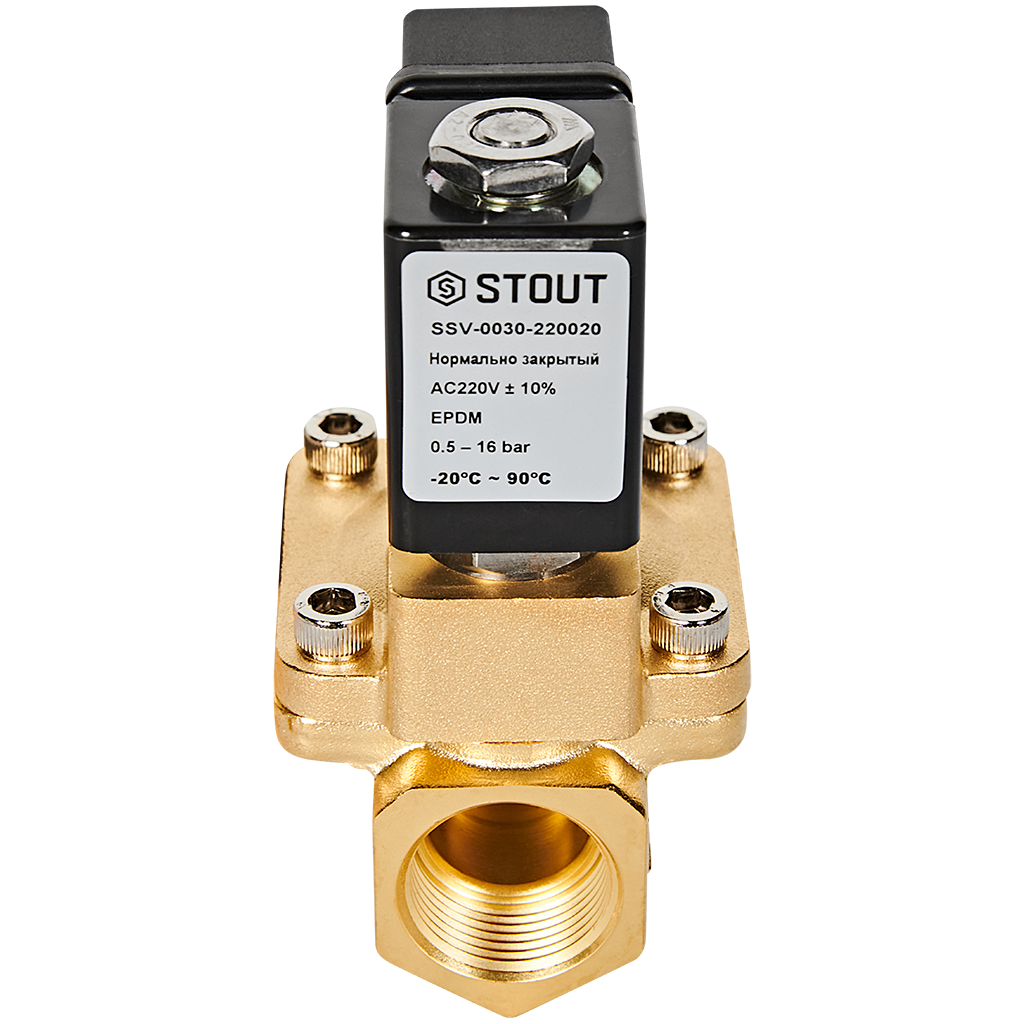

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 220В G3/4, SSV-0030-220020

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 220В G3/4, SSV-0030-220020

Назначение

Клапан предназначен для автоматического управления потоками различных сред: воды, воздуха, масла и других жидкостей и газов, которые не агрессивны к материалам самого клапана (латуни и уплотнению EPDM). Его применяют в разных системах:

• водоснабжение и отопление;
• системы водоподготовки и кондиционирования;
• полив и орошение;
• наполнение и опорожнение резервуаров.

Принцип действия

Это клапан непрямого (пилотного) действия. Его работа устроена так: между входным и выходным патрубком установлена подвижная мембрана — она открывает и закрывает рабочее седло клапана.

Управление мембраной происходит через перепускные каналы малого сечения, которые соединены с надмембранным пространством. Сердечник клапана, приводимый в действие катушкой (соленоидом), открывает или закрывает эти управляющие каналы.

Особенность нормально закрытого (НЗ) исполнения: в исходном состоянии (без напряжения) сердечник перекрывает управляющий канал, а мембрана — рабочее седло (клапан закрыт). Когда на катушку подаётся напряжение, сердечник открывает управляющий канал. Это меняет давление в надмембранном пространстве, и мембрана перемещается, открывая основной проток через клапан.

Технические характеристики

• Исполнение: нормально закрытый (НЗ).
• Напряжение питания: 220 В (переменный ток).

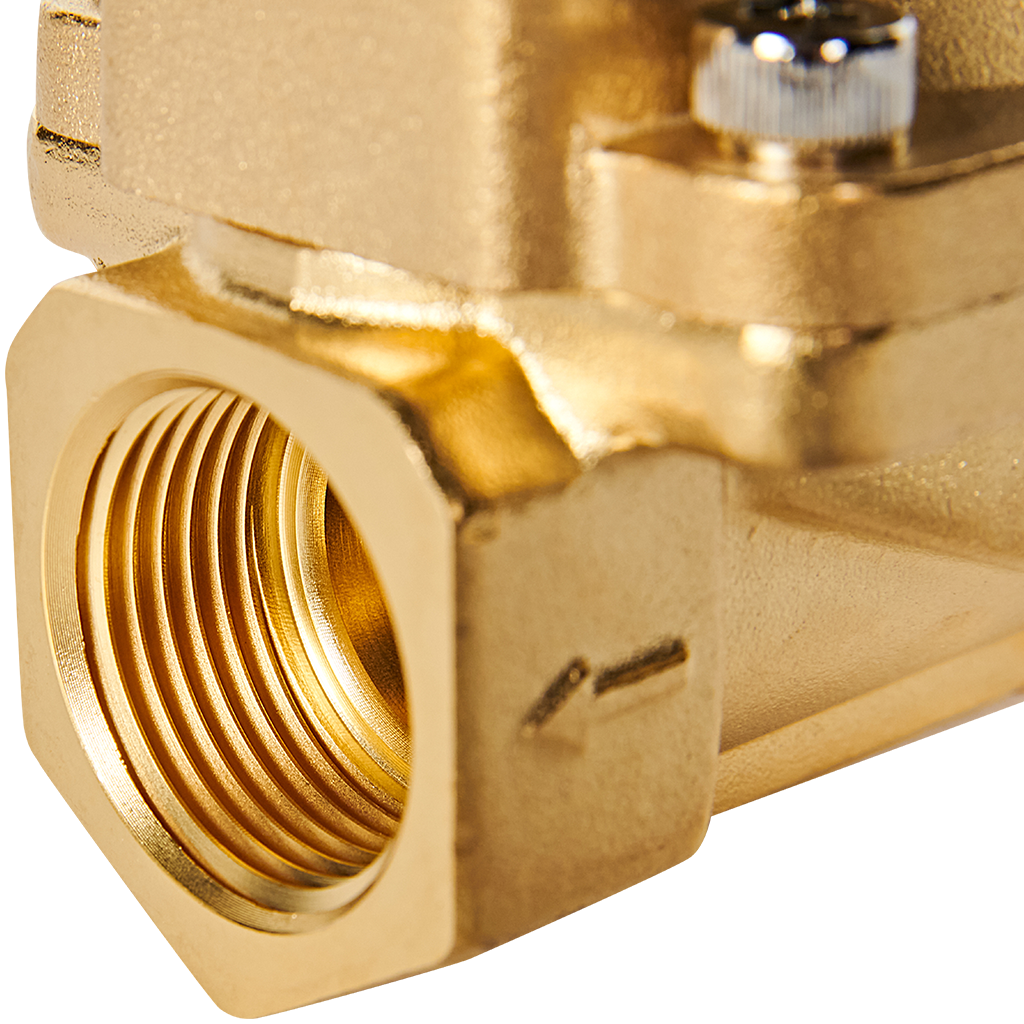

• Стандарт подключения: G3/4 (внутренняя резьба с обеих сторон).
• Максимальное рабочее давление: 16 бар.
• Минимальное рабочее давление: 0,5 бар.
• Пропускная способность (Kvs): 12 м³/ч.
• Диапазон рабочей температуры: от –5 до +80 °C.
• Материал корпуса: латунь.
• Материал мембраны и уплотнения: EPDM.
• Материал пружины: нержавеющая сталь.
• Степень защиты: IP65.
• Вязкость рабочей среды: менее 50 сСт.
• Сопротивление катушки: 580 Ом.
• Мощность: 27 ВА (при переменном токе).
• Страна‑производитель: Китай.
• Гарантия производителя: 1–2 года (срок стоит сверить в паспорте конкретной партии).

Несколько важных нюансов

• Перед установкой убедитесь, что рабочая среда действительно не агрессивна к материалам клапана.
• При монтаже учитывайте направление потока среды — оно должно соответствовать маркировке на корпусе.
• Для этой модели доступны запасные части: отдельные мембраны и катушки.
