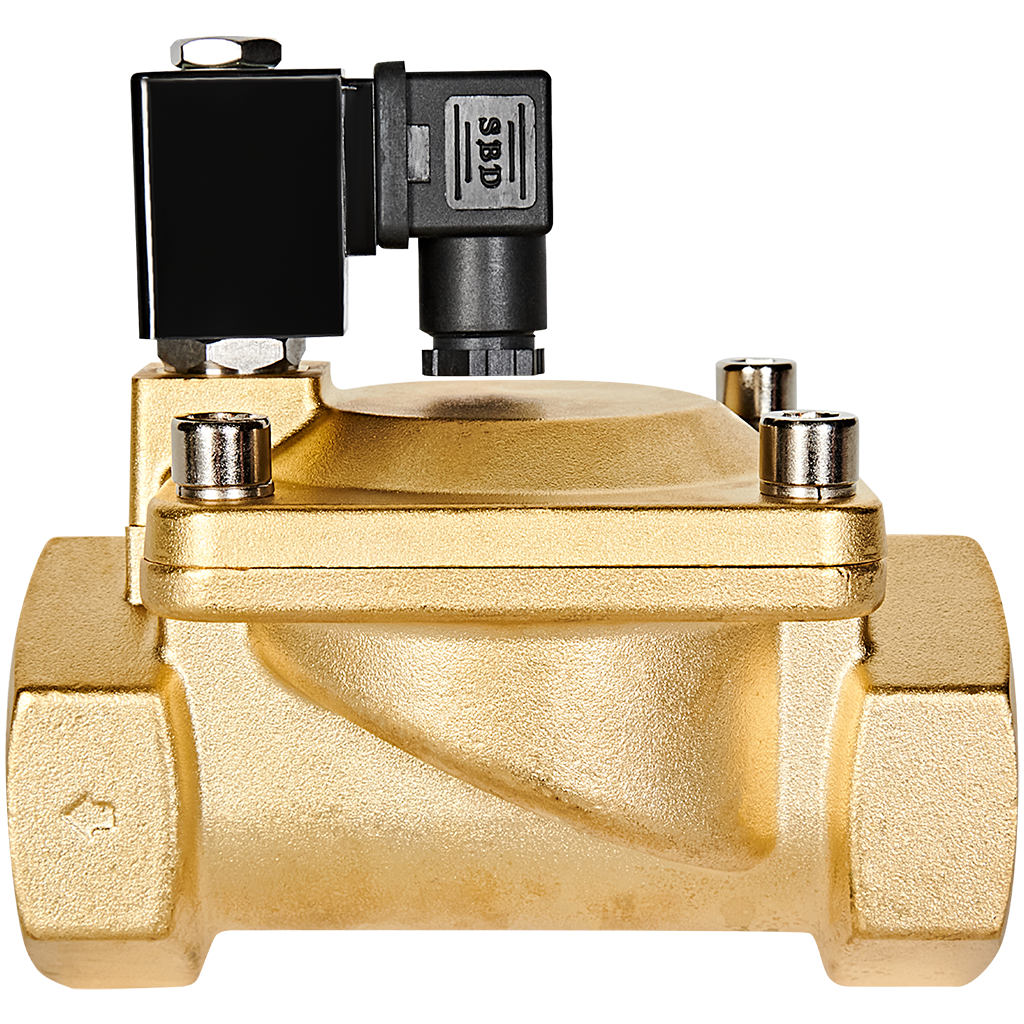

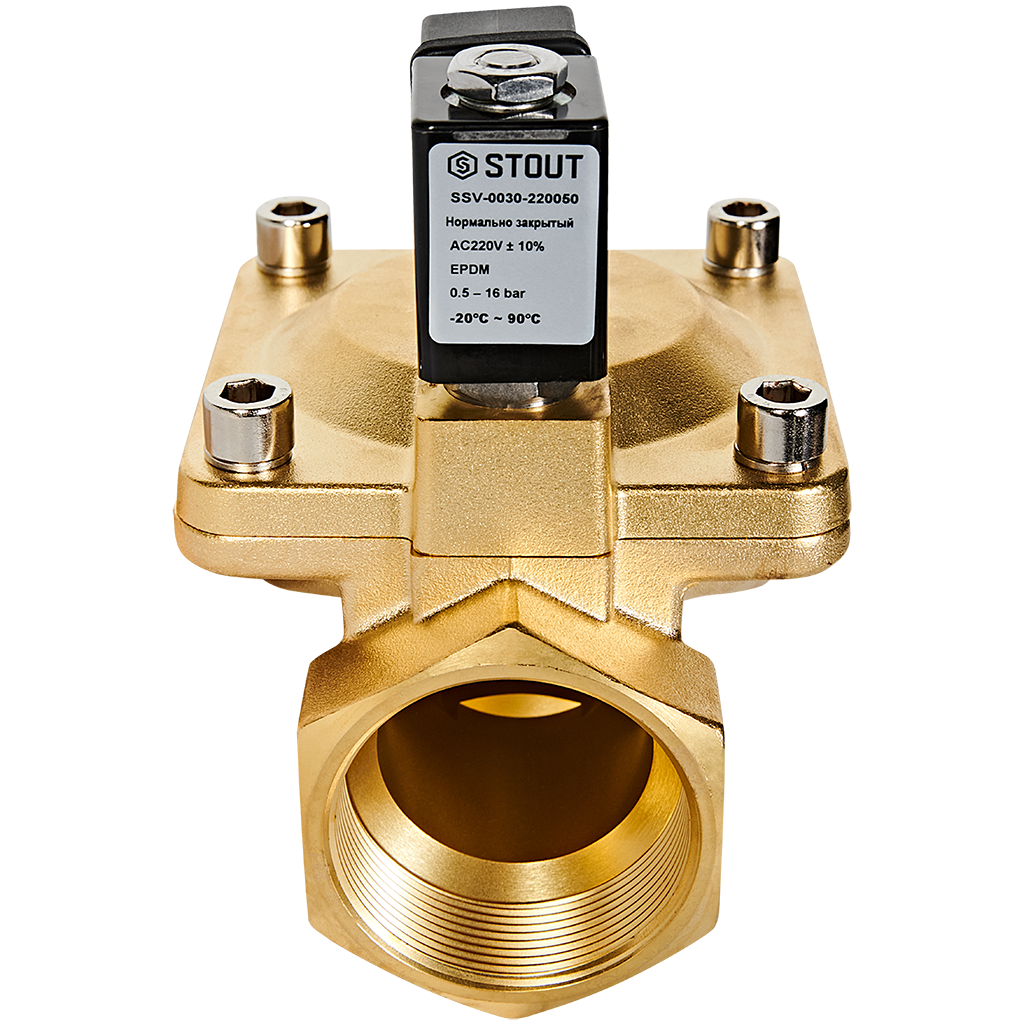

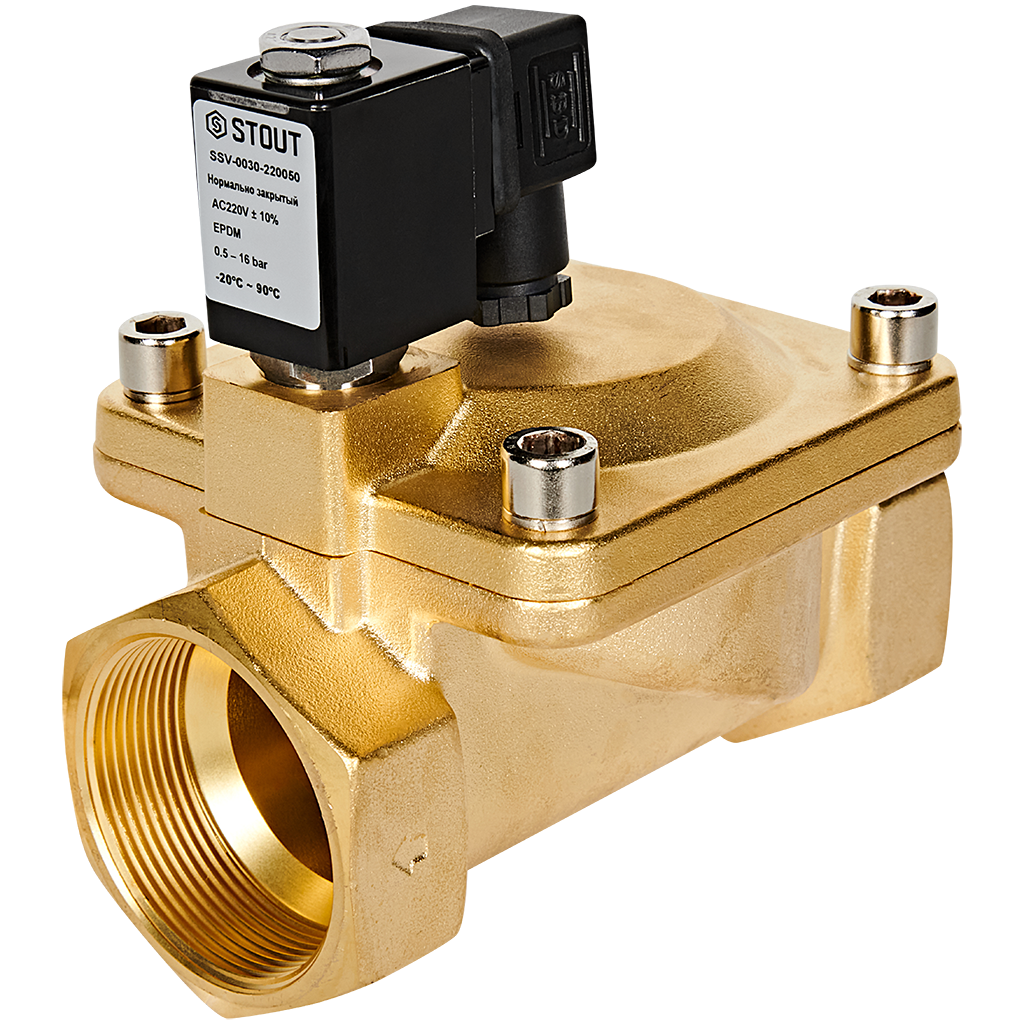

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 220В G2, SSV-0030-220050

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 220В G2, SSV-0030-220050

Назначение

Клапан предназначен для автоматического управления потоками сред, которые не агрессивны к его материалам (латунь, уплотнение EPDM). Подходит для работы с водой, воздухом, маслами и нейтральными газами.

Применяется в таких системах, как:

• водоснабжение и отопление;
• промышленные установки;
• процессы автоматизации, где требуется дистанционное открытие потока при подаче напряжения.

Принцип действия

Это клапан непрямого (пилотного) действия. Между входным и выходным патрубком установлена подвижная мембрана — она открывает и закрывает рабочее седло клапана.

Управление мембраной осуществляется через перепускные каналы малого сечения, соединённые с надмембранным пространством. Сердечник клапана, который приводится в действие катушкой (соленоидом), открывает или закрывает эти управляющие каналы.

Особенность нормально закрытого (НЗ) исполнения: в исходном состоянии (без напряжения) сердечник перекрывает управляющий канал, а мембрана — рабочее седло, то есть клапан закрыт. При подаче напряжения на катушку сердечник открывает управляющий канал — давление в надмембранном пространстве меняется, мембрана перемещается и открывает основной проток через клапан.

Технические характеристики

• Исполнение: нормально закрытый (НЗ).
• Напряжение питания: 220 В (переменный ток).

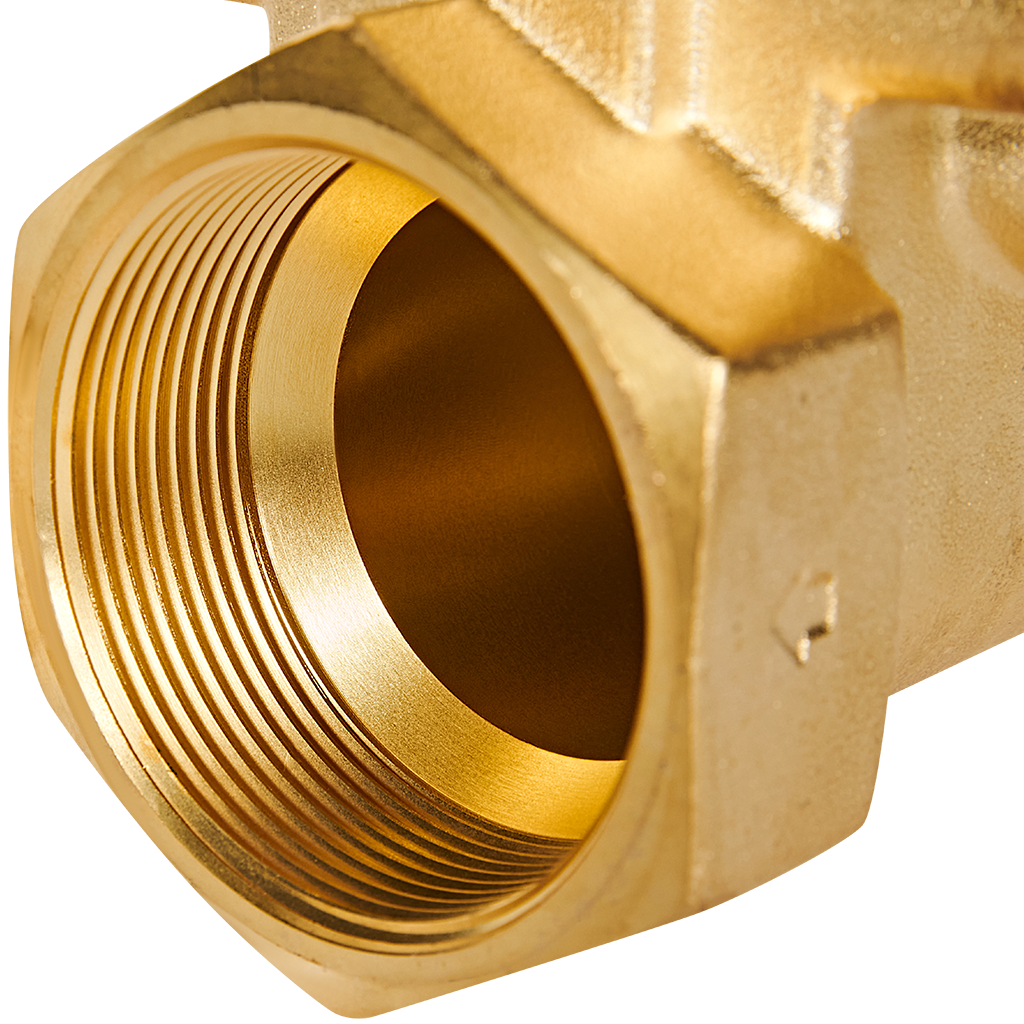

• Стандарт подключения: G 2 (внутренняя резьба с обеих сторон).
• Диаметр седла: 50 мм.
• Пропускная способность (Kvs): 48 м³/ч.
• Рабочее давление: 0,5–1,6 МПа (максимальное — 1,6 МПа).
• Диапазон рабочей температуры: от –5 до +80 °C.
• Материал корпуса: латунь.
• Материал уплотнения (мембраны): EPDM.
• Материал пружины: нержавеющая сталь.
• Степень защиты: IP65.
• Вязкость рабочей среды: менее 50 сСт.
• Сопротивление катушки: 580 Ом.
• Мощность: 27 ВА.
• Электрический разъём: SB201 (расстояние между контактами — 18 мм, номинальный ток — 10 А, сечение проводов — 3×1,5 мм²).
• Страна‑производитель: Китай.
• Гарантия производителя: 1 год.
• Серия: SSV‑0030.

Важные нюансы

• Перед установкой убедитесь, что рабочая среда не агрессивна к материалам клапана.
• При монтаже строго соблюдайте направление потока — оно должно соответствовать маркировке на корпусе.
• Конструкция рассчитана на стабильную работу при достаточном перепаде давления — учтите это при проектировании системы.
• Для этой модели доступны запасные части: отдельная мембрана (артикул SSV‑0100‑001520) и катушка (артикул SSV‑0120‑000001).
