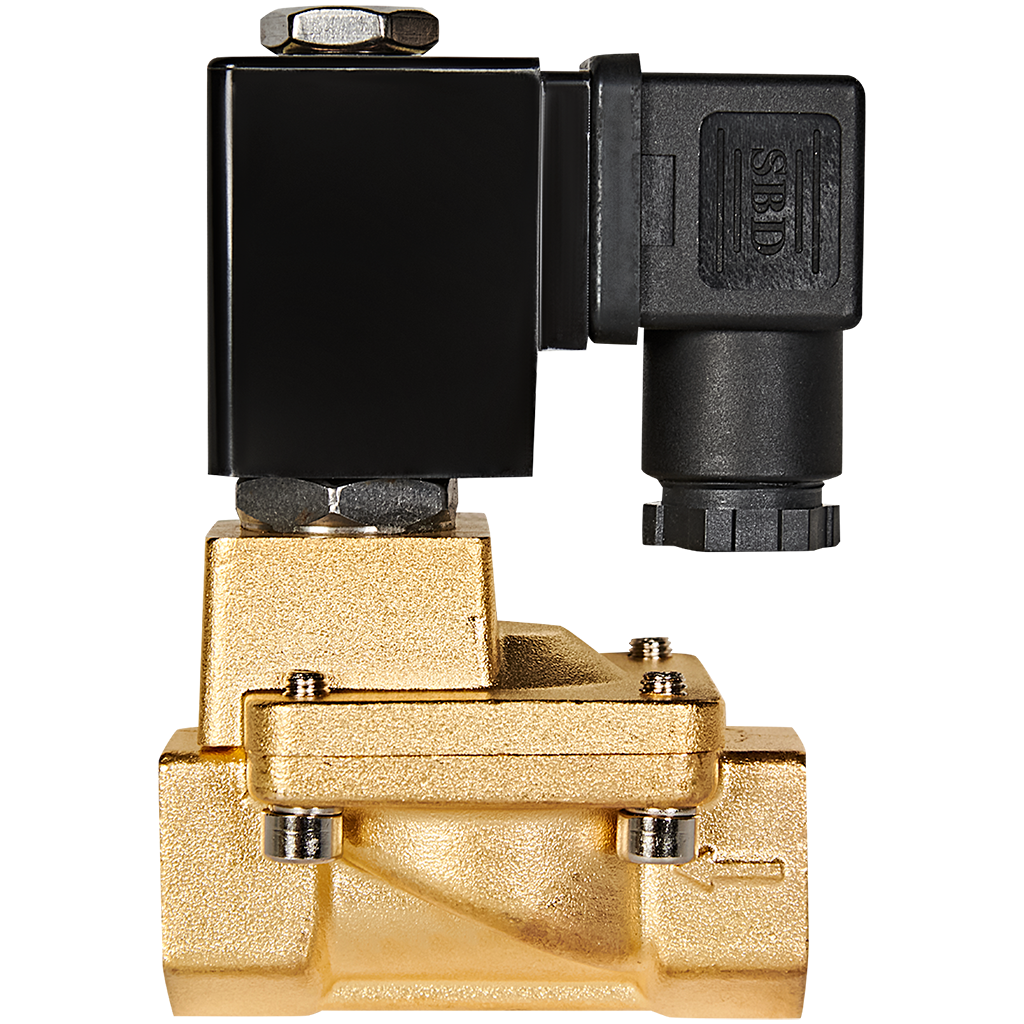

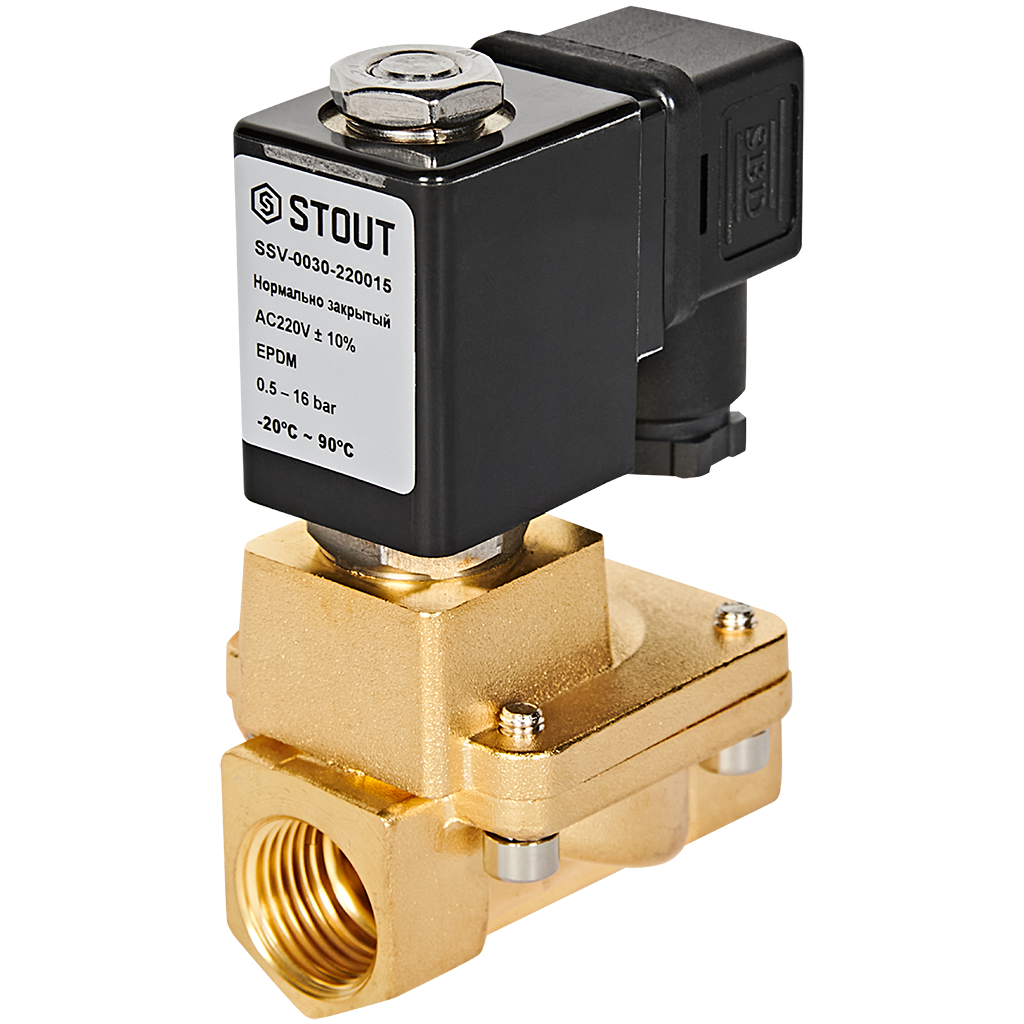

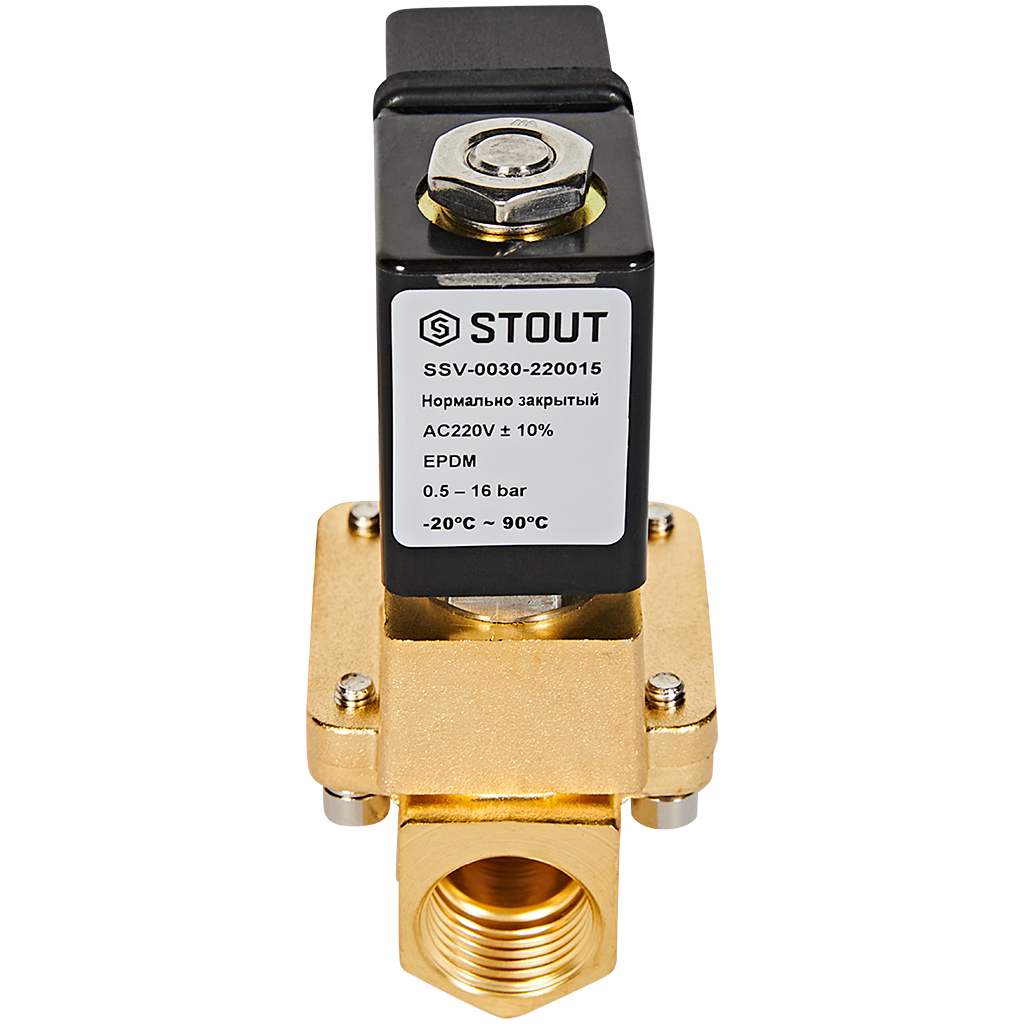

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 220В G1/2, SSV-0030-220015
- Исполнение: нормально закрытый (НЗ).
- Напряжение питания: 220 В (переменный ток).

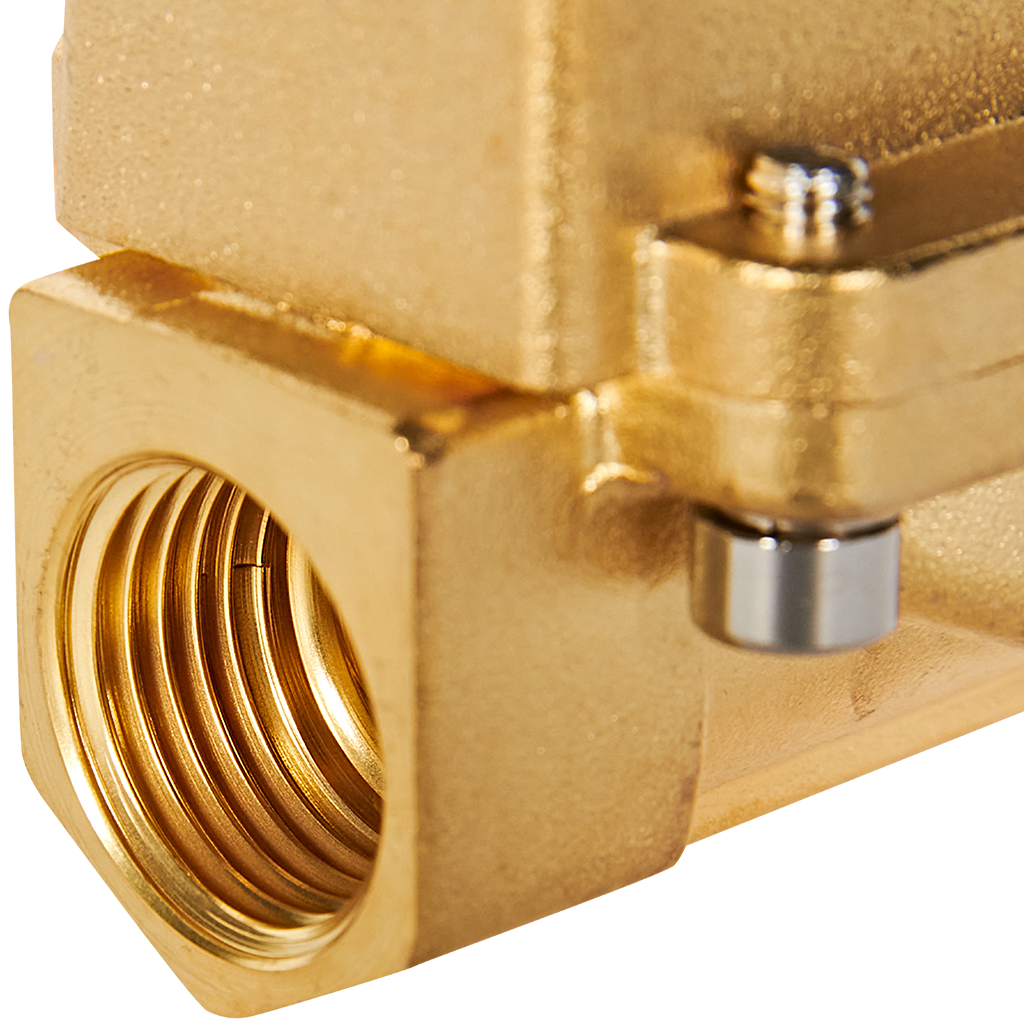

- Стандарт подключения: G1/2 (внутренняя резьба с обеих сторон).
- Максимальное рабочее давление: 16 бар.
- Минимальное рабочее давление: 0,5 бар.
- Пропускная способность (Kvs): 4,5 м³/ч.
- Диапазон рабочей температуры: от –5 до +80 °C.
- Материал корпуса: латунь.
- Материал мембраны и уплотнения: EPDM.
- Материал пружины: нержавеющая сталь.
- Степень защиты: IP65.
- Гарантия производителя: 2 года.
- Страна‑производитель: Китай.
Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 220В G1/2, SSV-0030-220015
Назначение
Клапан предназначен для автоматического управления потоками различных сред: воды, воздуха, масла и других жидкостей и газов, которые не агрессивны к материалам самого клапана (латуни и уплотнению EPDM). Его применяют в разных системах:
- водоснабжение и отопление;
- системы водоподготовки и кондиционирования;
- полив и орошение;
- наполнение и опорожнение резервуаров.
Принцип действия
Это клапан непрямого (пилотного) действия. Его работа устроена так: между входным и выходным патрубком установлена подвижная мембрана. Она открывает и закрывает рабочее седло клапана.
Управление мембраной происходит через перепускные каналы малого сечения, которые соединены с надмембранным пространством. Сердечник клапана, приводимый в действие катушкой (соленоидом), открывает или закрывает эти управляющие каналы.
Особенность нормально закрытого (НЗ) исполнения: в исходном состоянии (без напряжения) сердечник перекрывает управляющий канал, а мембрана — рабочее седло (клапан закрыт). Когда на катушку подаётся напряжение, сердечник открывает управляющий канал. Это меняет давление в надмембранном пространстве, и мембрана перемещается, открывая основной проток.
Технические характеристики
- Исполнение: нормально закрытый (НЗ).
- Напряжение питания: 220 В (переменный ток).
- Стандарт подключения: G1/2 (внутренняя резьба с обеих сторон).
- Максимальное рабочее давление: 16 бар.
- Минимальное рабочее давление: 0,5 бар.
- Пропускная способность (Kvs): 4,5 м³/ч.
- Диапазон рабочей температуры: от –5 до +80 °C.
- Материал корпуса: латунь.
- Материал мембраны и уплотнения: EPDM.
- Материал пружины: нержавеющая сталь.
- Степень защиты: IP65.
- Гарантия производителя: 2 года.
- Страна‑производитель: Китай.
Несколько важных нюансов
- Перед установкой убедитесь, что рабочая среда действительно не агрессивна к материалам клапана.
- При монтаже учитывайте направление потока среды — оно должно соответствовать маркировке на корпусе.
- Для этой модели доступны запасные части: отдельные мембраны и катушки.
