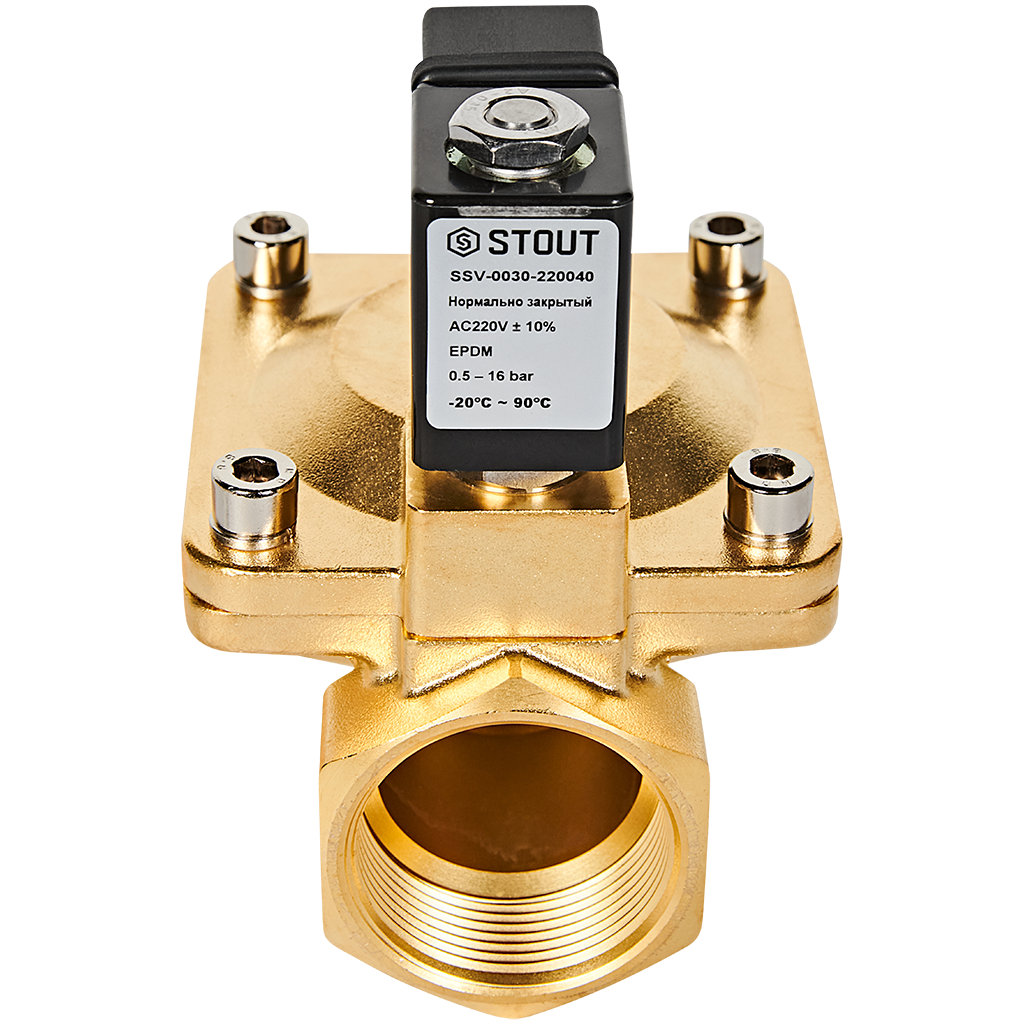

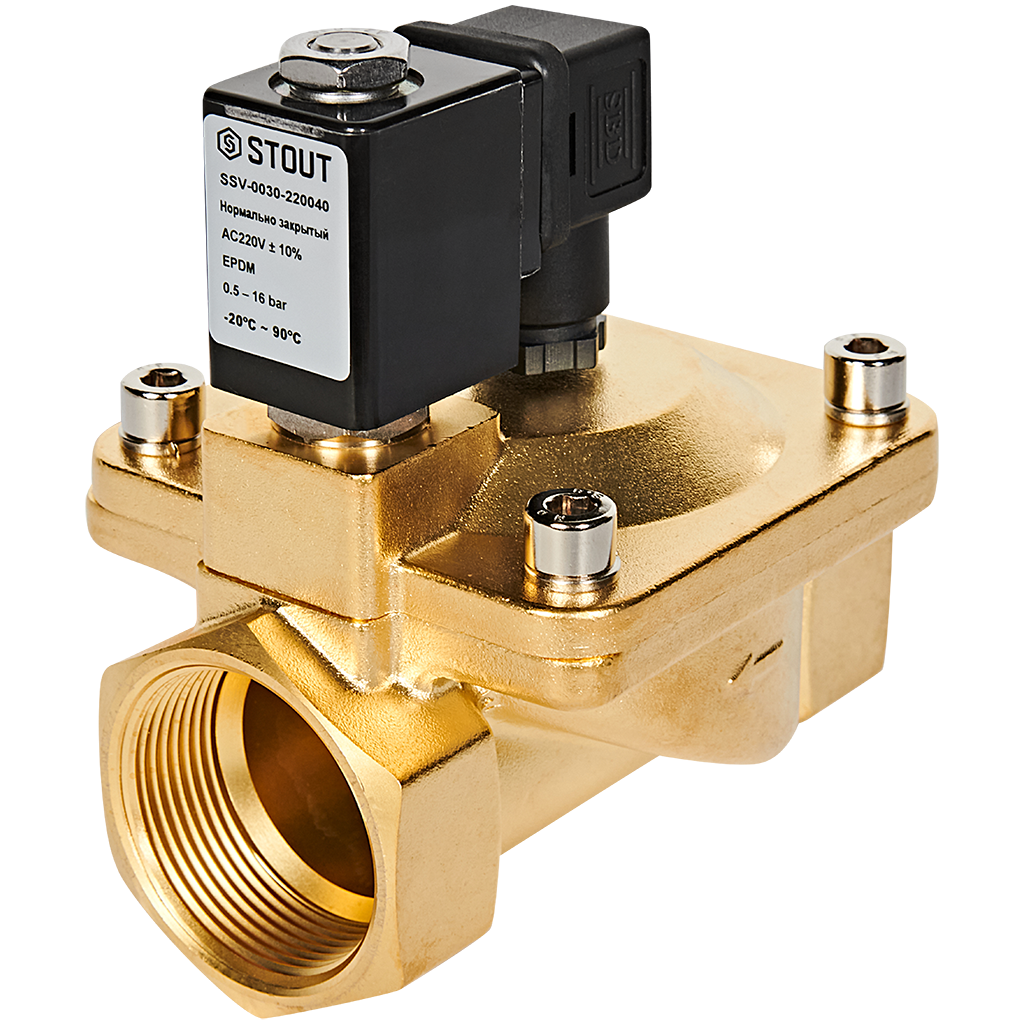

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 220В G1 1/2, SSV-0030-220040
- Исполнение: нормально закрытый (НЗ).
- Напряжение питания: 220 В (переменный ток).

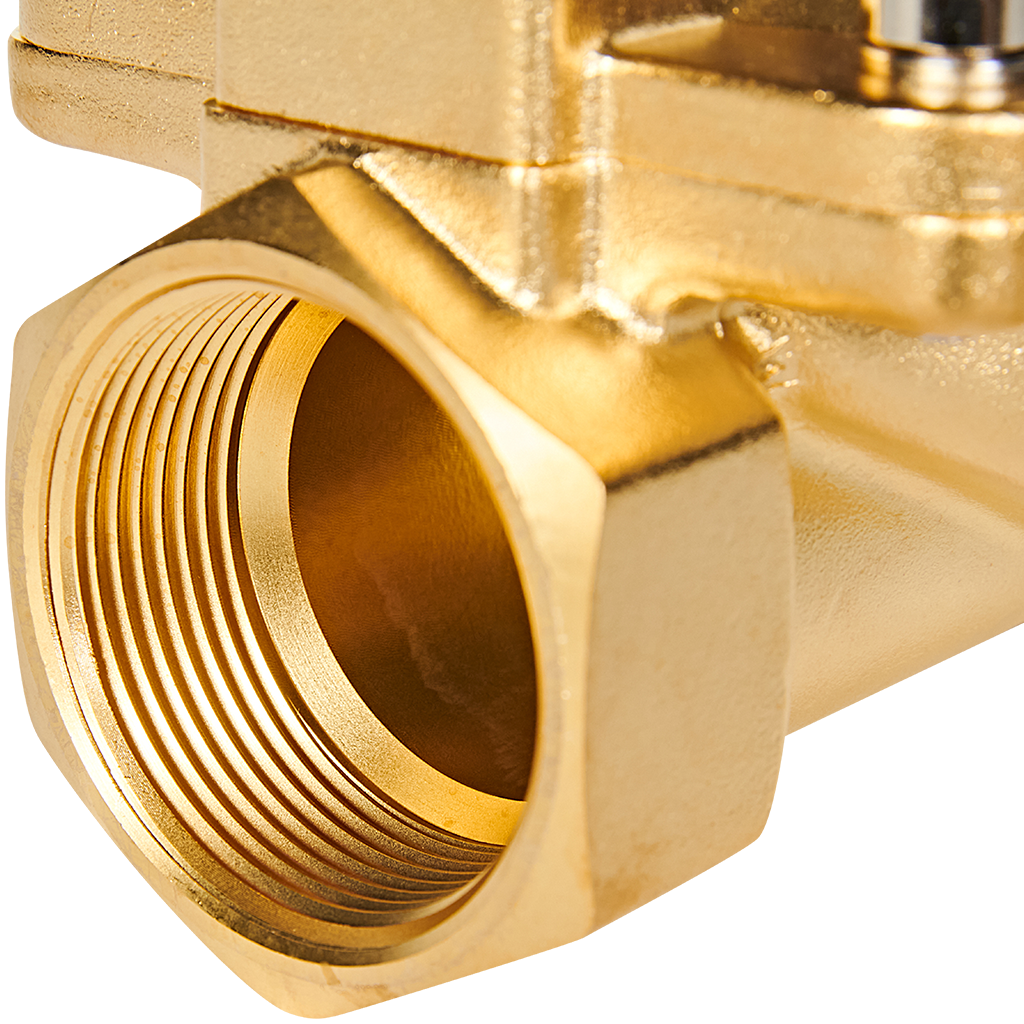

- Стандарт подключения: G 1 1/2 (внутренняя резьба с обеих сторон).
- Диаметр седла: 38 мм.
- Пропускная способность (Kvs): 30 м³/ч.
- Рабочее давление: 0,5–1,6 МПа (максимальное — 1,6 МПа).
- Диапазон рабочей температуры: от –5 до +80 °C.
- Материал корпуса: латунь.
- Материал уплотнения (мембраны): EPDM.
- Материал пружины: нержавеющая сталь.
- Степень защиты: IP65.
- Вязкость рабочей среды: менее 50 сСт.
- Сопротивление катушки: 580 Ом.
- Мощность: 27 ВА.
- Страна‑производитель: Китай.
- Гарантия производителя: 1 год.
Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 220В G1 1/2, SSV-0030-220040
Назначение
Клапан предназначен для автоматического управления потоками сред, которые не агрессивны к его материалам (латунь, уплотнение EPDM). Подходит для работы с водой, маслами и нейтральными газами.
Применяется в таких системах, как:
- водоснабжение и отопление;
- системы фильтрации;
- пневматические и гидравлические линии автоматизации;
- процессы, где требуется дистанционное открытие потока только при подаче напряжения.
Принцип действия
Это клапан непрямого (пилотного) действия. Между входным и выходным патрубком установлена подвижная мембрана — она открывает и закрывает рабочее седло клапана.
Управление мембраной осуществляется через перепускные каналы малого сечения, соединённые с надмембранным пространством. Сердечник клапана, который приводится в действие катушкой (соленоидом), открывает или закрывает эти управляющие каналы.
Особенность нормально закрытого (НЗ) исполнения: в исходном состоянии (без напряжения) сердечник перекрывает управляющий канал, а мембрана — рабочее седло, то есть клапан закрыт. При подаче напряжения на катушку сердечник открывает управляющий канал — давление в надмембранном пространстве меняется, мембрана перемещается и открывает основной проток через клапан.
Технические характеристики
- Исполнение: нормально закрытый (НЗ).
- Напряжение питания: 220 В (переменный ток).
- Стандарт подключения: G 1 1/2 (внутренняя резьба с обеих сторон).
- Диаметр седла: 38 мм.
- Пропускная способность (Kvs): 30 м³/ч.
- Рабочее давление: 0,5–1,6 МПа (максимальное — 1,6 МПа).
- Диапазон рабочей температуры: от –5 до +80 °C.
- Материал корпуса: латунь.
- Материал уплотнения (мембраны): EPDM.
- Материал пружины: нержавеющая сталь.
- Степень защиты: IP65.
- Вязкость рабочей среды: менее 50 сСт.
- Сопротивление катушки: 580 Ом.
- Мощность: 27 ВА.
- Страна‑производитель: Китай.
- Гарантия производителя: 1 год.
Важные нюансы
- Перед установкой убедитесь, что рабочая среда не агрессивна к материалам клапана.

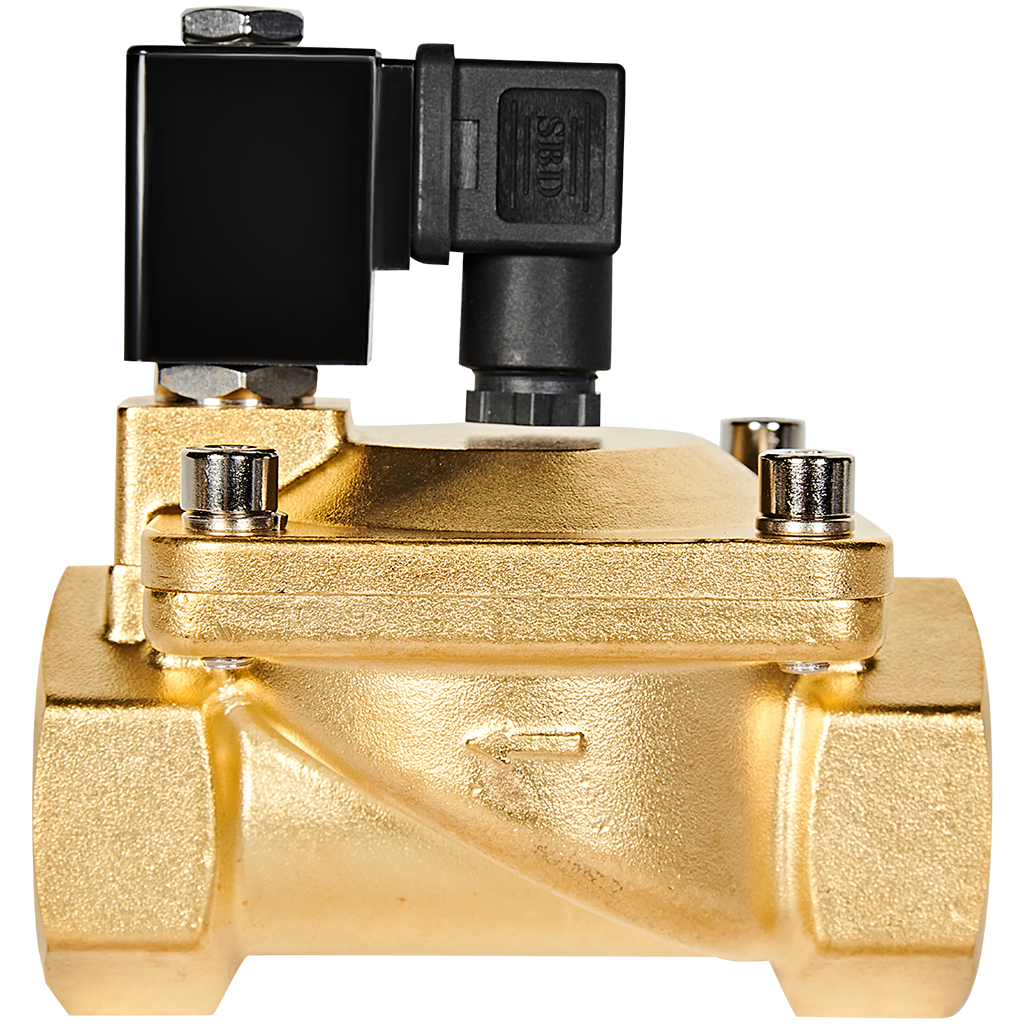

- При монтаже строго соблюдайте направление потока — оно должно соответствовать маркировке на корпусе.
- Конструкция рассчитана на стабильную работу при достаточном перепаде давления — учтите это при проектировании системы.
