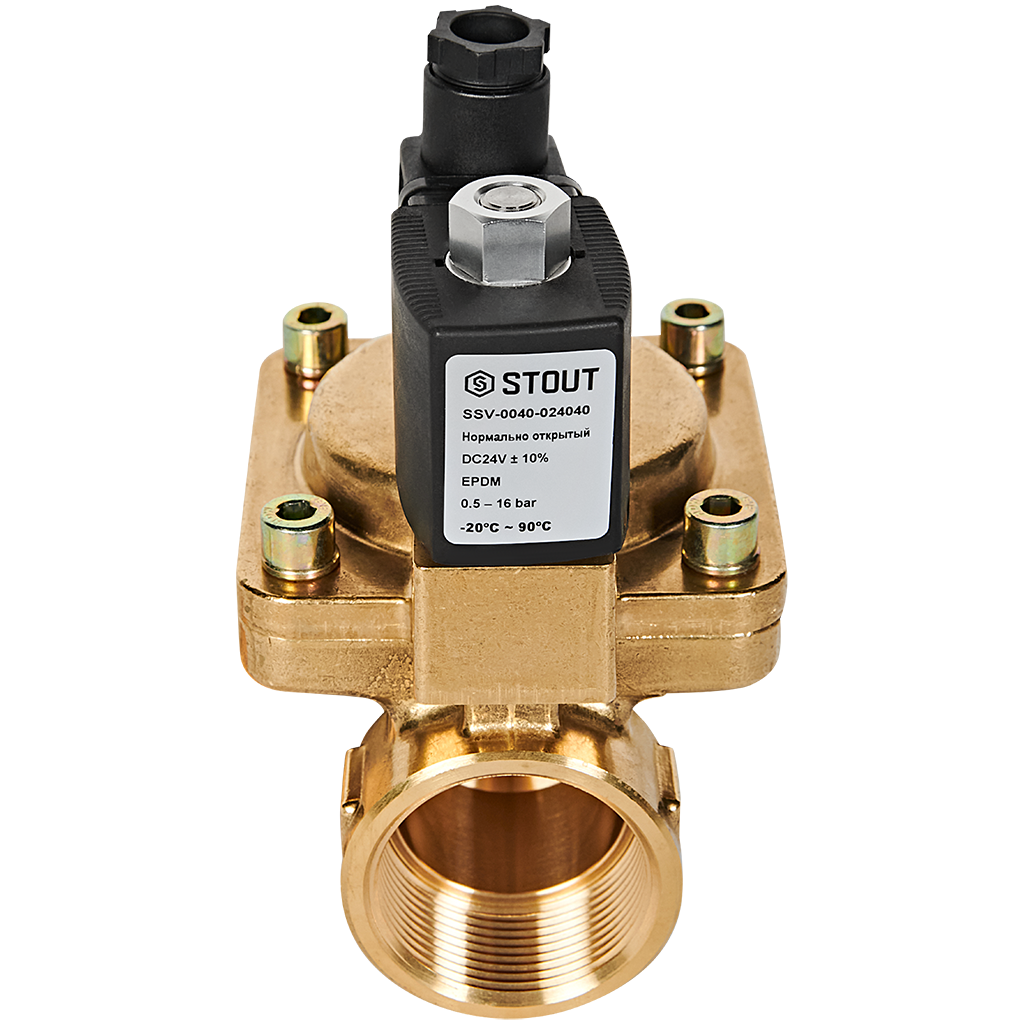

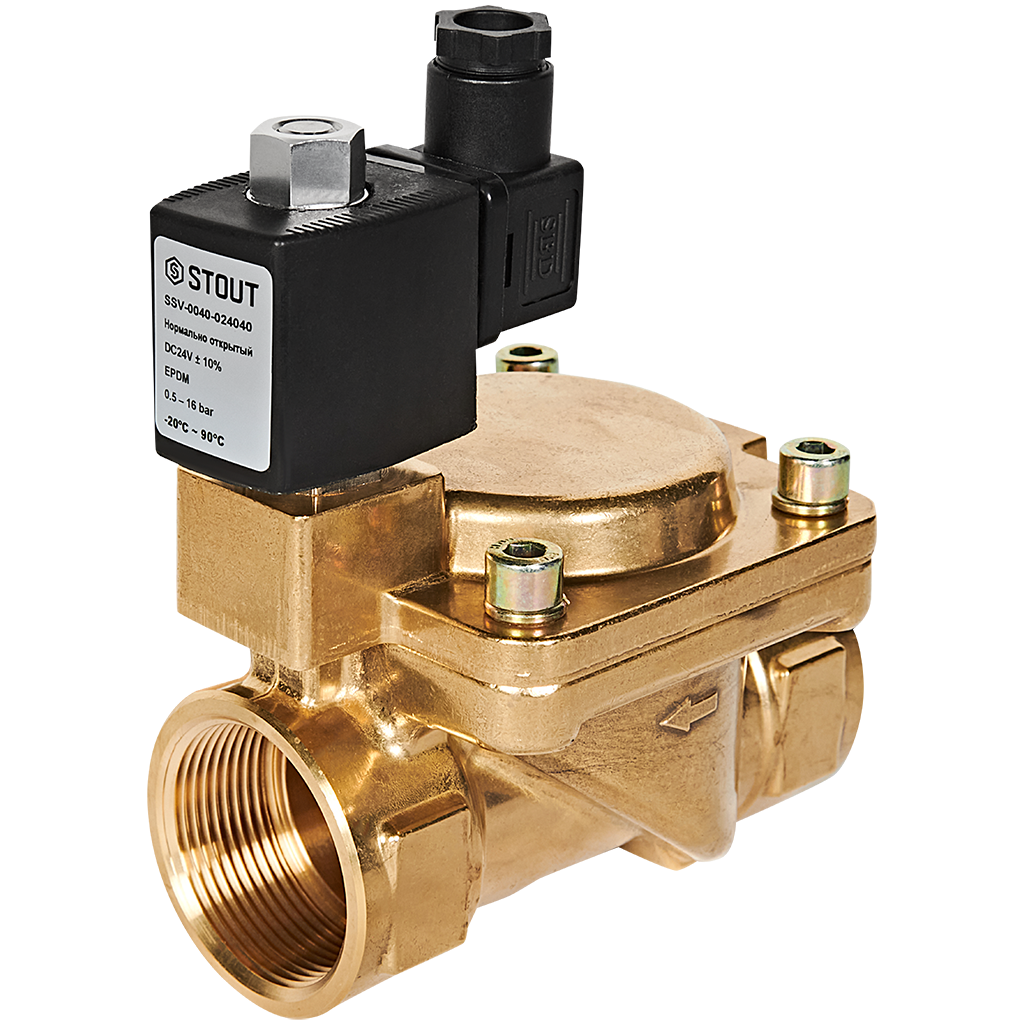

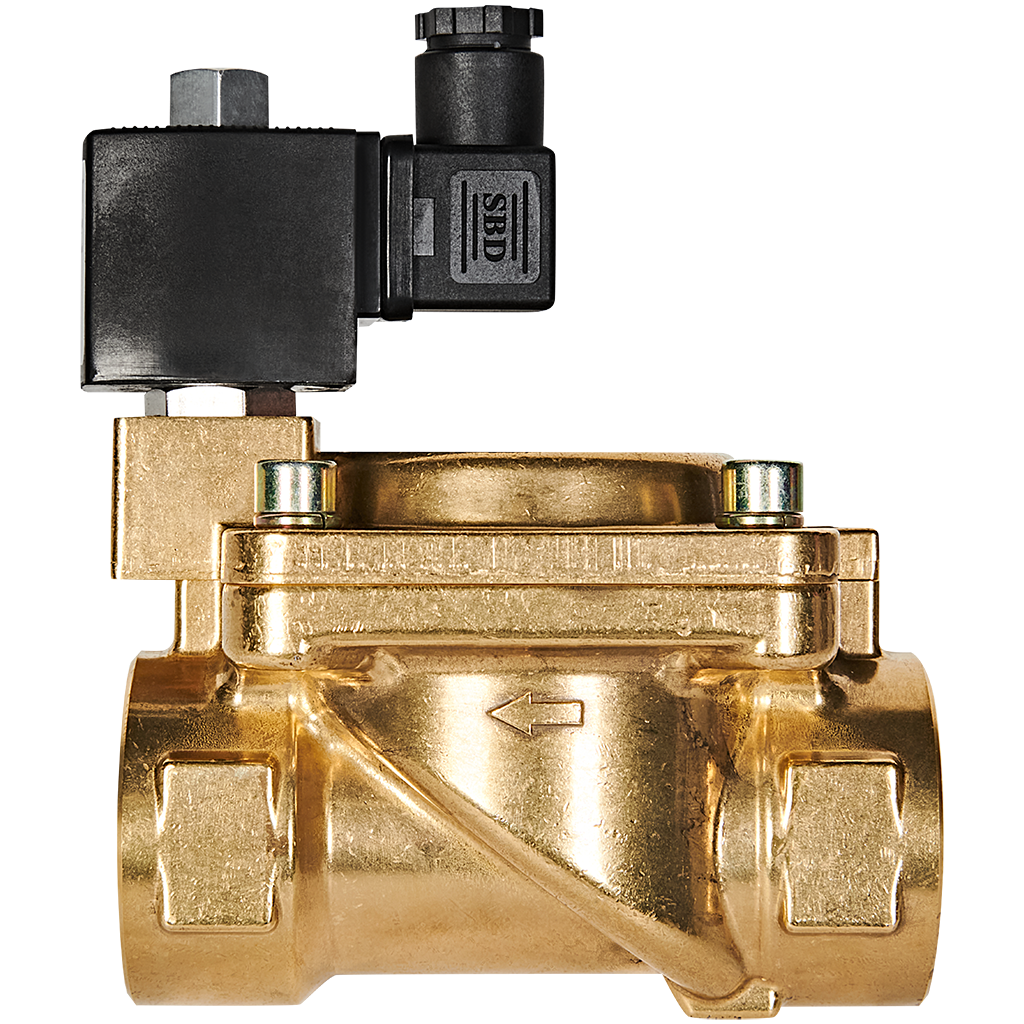

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НО 24В G1 1/2, SSV-0040-024040

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НО 24В G1 1/2, SSV-0040-024040

Клапан непрямого (пилотного) действия, нормально открытый (НО), с питанием 24 В и присоединительной резьбой G1 1/2 (1,5 дюйма).

Основные характеристики

• Тип: электромагнитный клапан непрямого (пилотного) действия, нормально открытый (НО).
• Напряжение питания: 24 В постоянного тока (DC), допуск ±10 %.

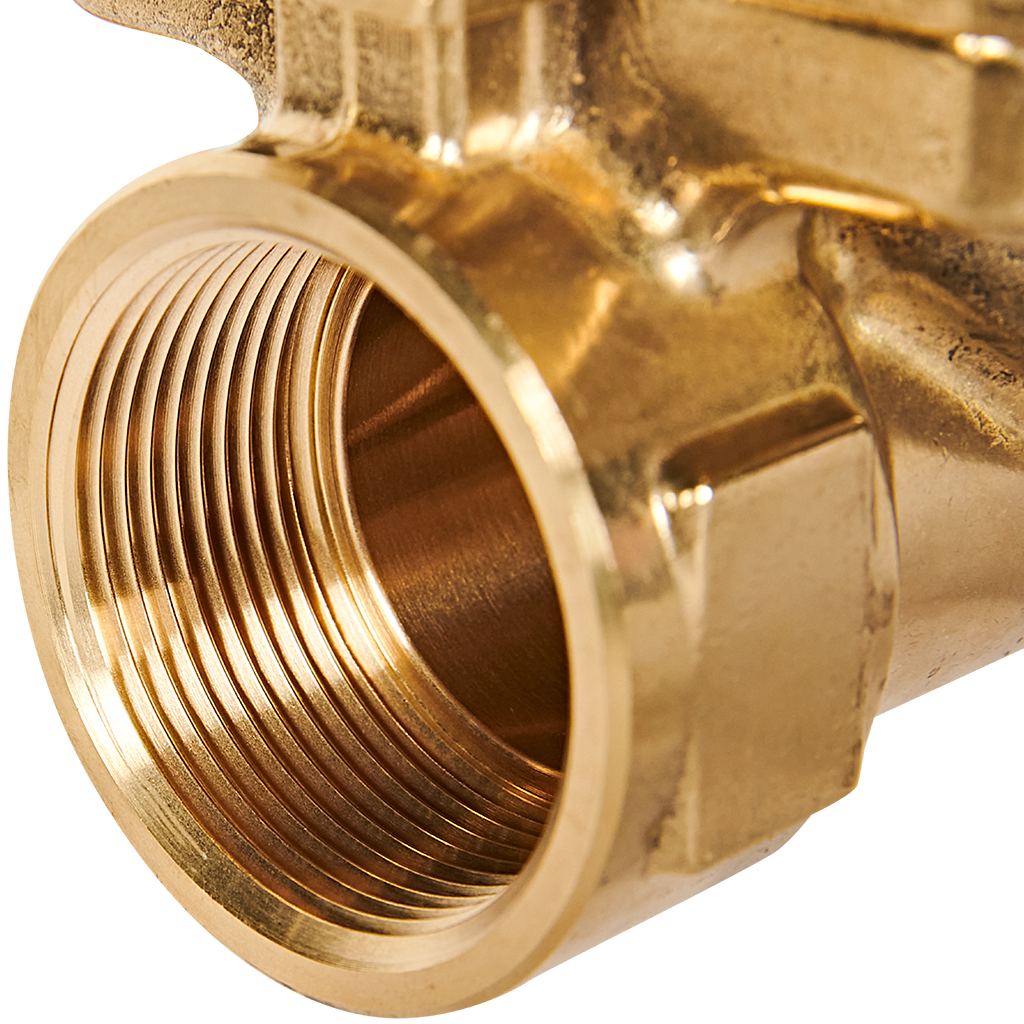

• Стандарт подключения: G1 1/2 (внутренняя резьба).
• Серия: SSV‑0040.
• Материал корпуса: латунь.
• Материал мембраны (уплотнения): EPDM (синтетический каучук, стойкий к многим средам и перепадам температур).
• Материал пружины: нержавеющая сталь.
• Пропускная способность (Kvs): 27,7 м³/ч.
• Диаметр седла: 40 мм.
• Максимальное рабочее давление: 16 бар.
• Минимальный перепад давления для работы: около 5 бар.
• Диапазон рабочей температуры: от –5 до +80 °C.
• Сопротивление катушки: 33,6 Ом.
• Мощность: 17 Вт.
• Степень защиты электрического разъёма: IP65 (стандарт DIN 43650A).
• Страна производства: Китай.
• Гарантия: 1 год.

Назначение

Клапан применяют для автоматического управления потоками в системах водоснабжения, отопления, водоподготовки, кондиционирования, а также в технологических линиях. Подходит для сред, не агрессивных к материалам клапана: воды, воздуха, масла и других нейтральных жидкостей и газов.

Принцип работы

Клапан непрямого действия управляет основным потоком косвенно — через пилотные (перепускные) каналы малого сечения. Между входным и выходным патрубком установлена подвижная мембрана, которая открывает и закрывает рабочее седло.

• При отсутствии напряжения на катушке управляющий канал открыт. Мембрана не прижата к седлу, проток через клапан свободен — клапан остаётся в нормально открытом состоянии.
• При подаче напряжения сердечник (под действием катушки‑соленоида) закрывает управляющий канал. Из‑за этого меняется давление в надмембранном пространстве, мембрана перемещается и перекрывает основной проток. Клапан остаётся закрытым, пока на катушку подаётся напряжение.

Рекомендации по использованию

• Убедитесь, что рабочая среда не разрушает материалы клапана (латунь, EPDM).
• Не превышайте указанные пределы давления и температуры.
• Перед клапаном рекомендуется установить фильтр: механические примеси могут повредить мембрану.
• Оптимальное положение при монтаже — горизонтальное, катушка должна быть направлена вверх; допустимый угол наклона — не более 30°.
• Располагайте катушку вдали от источников тепла.
• Благодаря степени защиты IP65 клапан можно устанавливать в местах с повышенной влажностью или запылённостью, но важно правильно выполнить электромонтаж.
