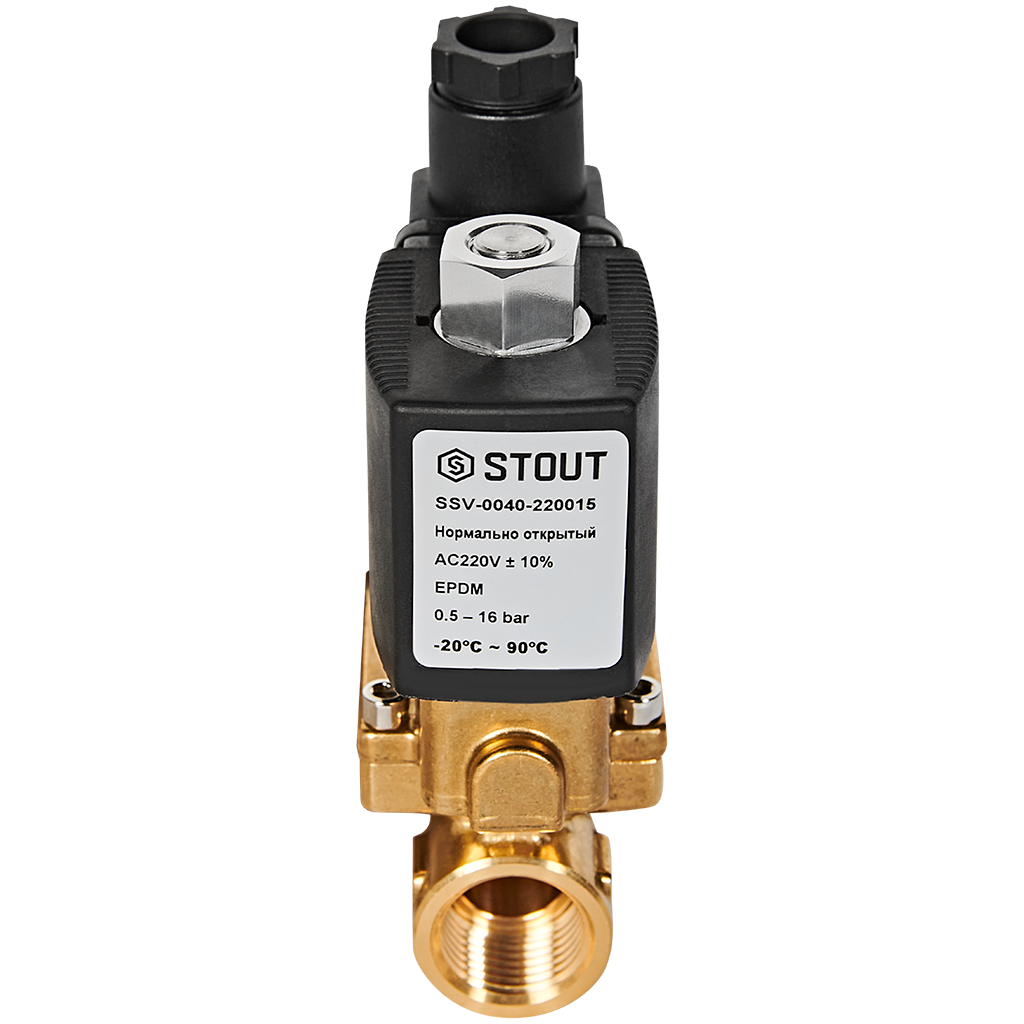

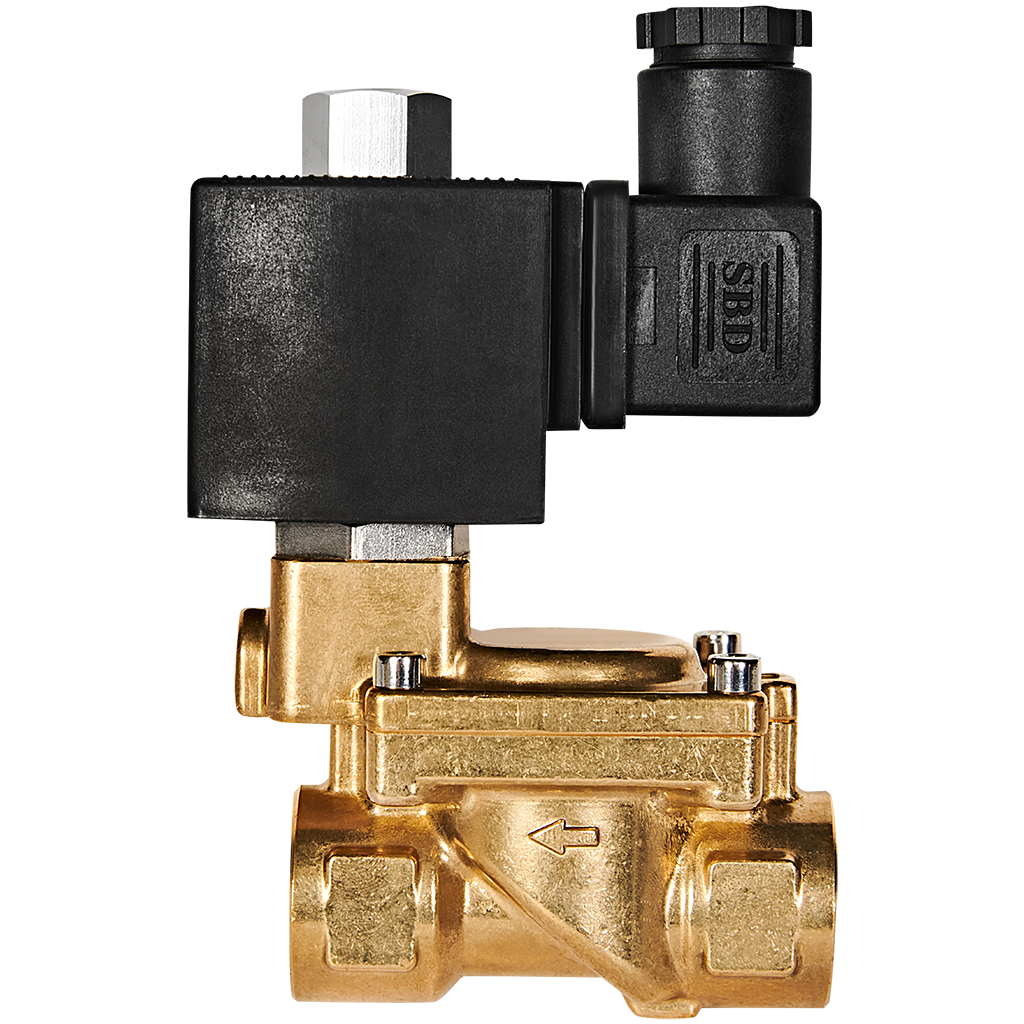

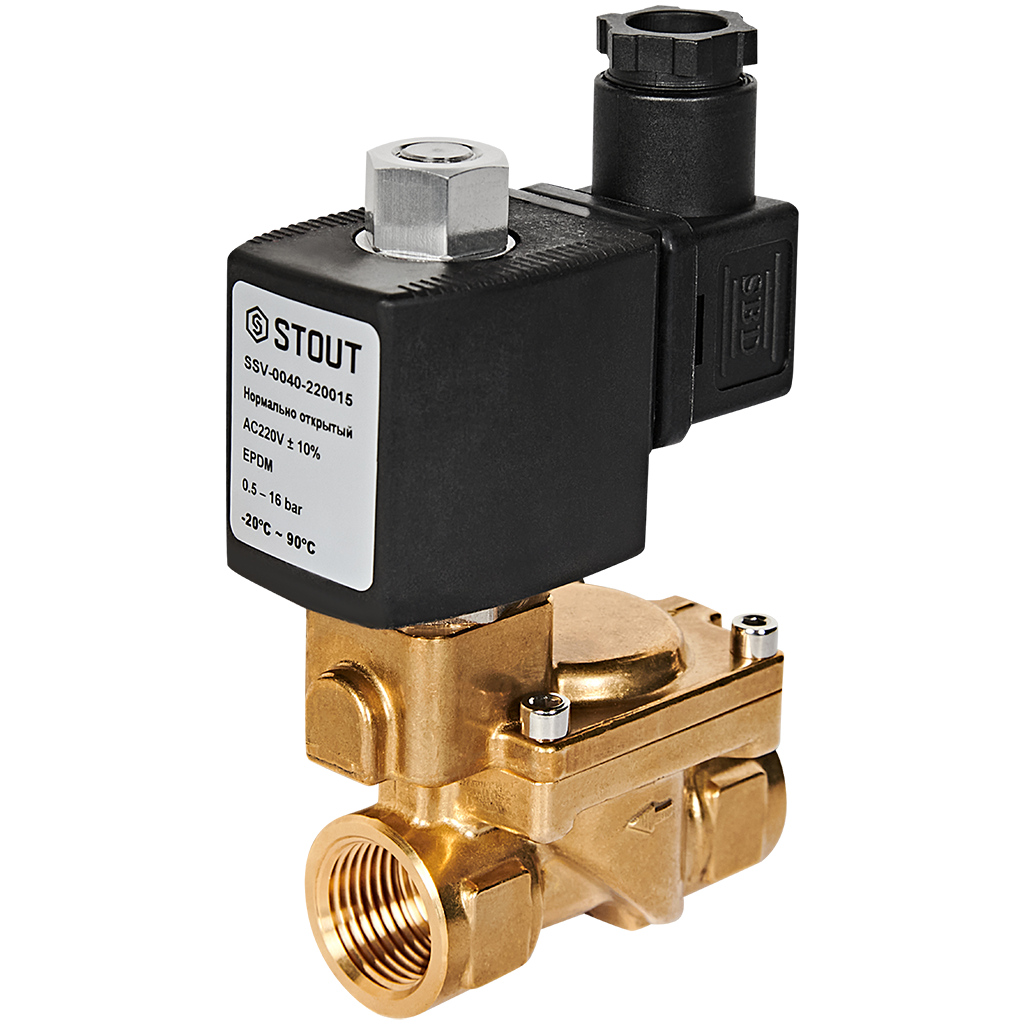

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НО 220В G1/2, SSV-0040-220015

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НО 220В G1/2, Артикул SSV-0040-220015

Клапан непрямого (пилотного) действия, нормально открытый (НО), с питанием 220 В и присоединительной резьбой G½ дюйма.

Основные характеристики

• Тип: электромагнитный клапан непрямого (пилотного) действия, нормально открытый (НО).
• Напряжение питания: 220 В.

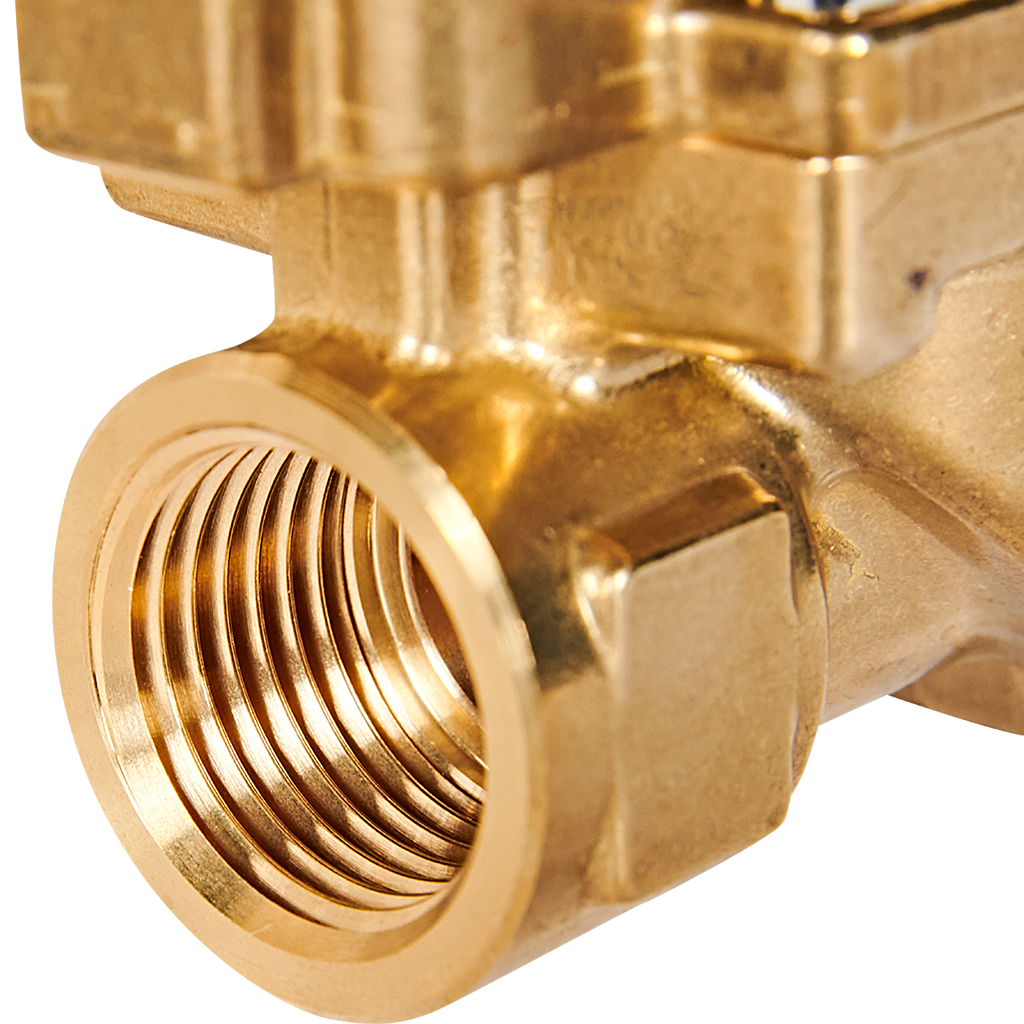

• Стандарт подключения: G½ дюйма (резьбовое соединение).
• Серия: SSV‑0040.
• Материал корпуса: латунь.
• Материал уплотнения (мембраны): EPDM.
• Материал пружины: нержавеющая сталь.
• Пропускная способность (Kvs): 4,5 м³/ч.
• Максимальное рабочее давление: 16 бар.
• Диапазон рабочей температуры: от –5 до +80 °C.
• Рабочая среда: вода, воздух, масло и другие среды, не агрессивные к материалам клапана.
• Назначение: автоматическое управление потоками в системах водоснабжения, отопления, в некоторых промышленных установках и системах орошения.
• Степень защиты электрического разъёма: IP65 (стандарт DIN 43650A).
• Страна производства: Китай.
• Вес: 0,725 кг.

Принцип работы

Клапан непрямого действия управляет основным потоком косвенно — через перепускные каналы малого сечения. Между входным и выходным патрубком установлена подвижная мембрана, которая открывает и закрывает рабочее седло клапана.

• При отсутствии напряжения на катушке управляющий канал открыт. Мембрана не прижата к седлу, проток через клапан свободен — клапан остаётся в нормально открытом состоянии.
• При подаче напряжения сердечник, который приводит в действие катушка (соленоид), закрывает управляющий канал. Из‑за этого меняется давление в надмембранном пространстве, мембрана перемещается и перекрывает основной проток. Клапан закрывается и остаётся закрытым, пока на катушку подаётся напряжение.

Рекомендации по использованию

• Убедитесь, что рабочая среда не агрессивна к материалам клапана (латунь, EPDM).
• Не превышайте указанные пределы давления и температуры — это может привести к некорректной работе или повреждению устройства.
• Благодаря степени защиты IP65 клапан можно использовать в условиях повышенной влажности, но важно правильно смонтировать проводку.
