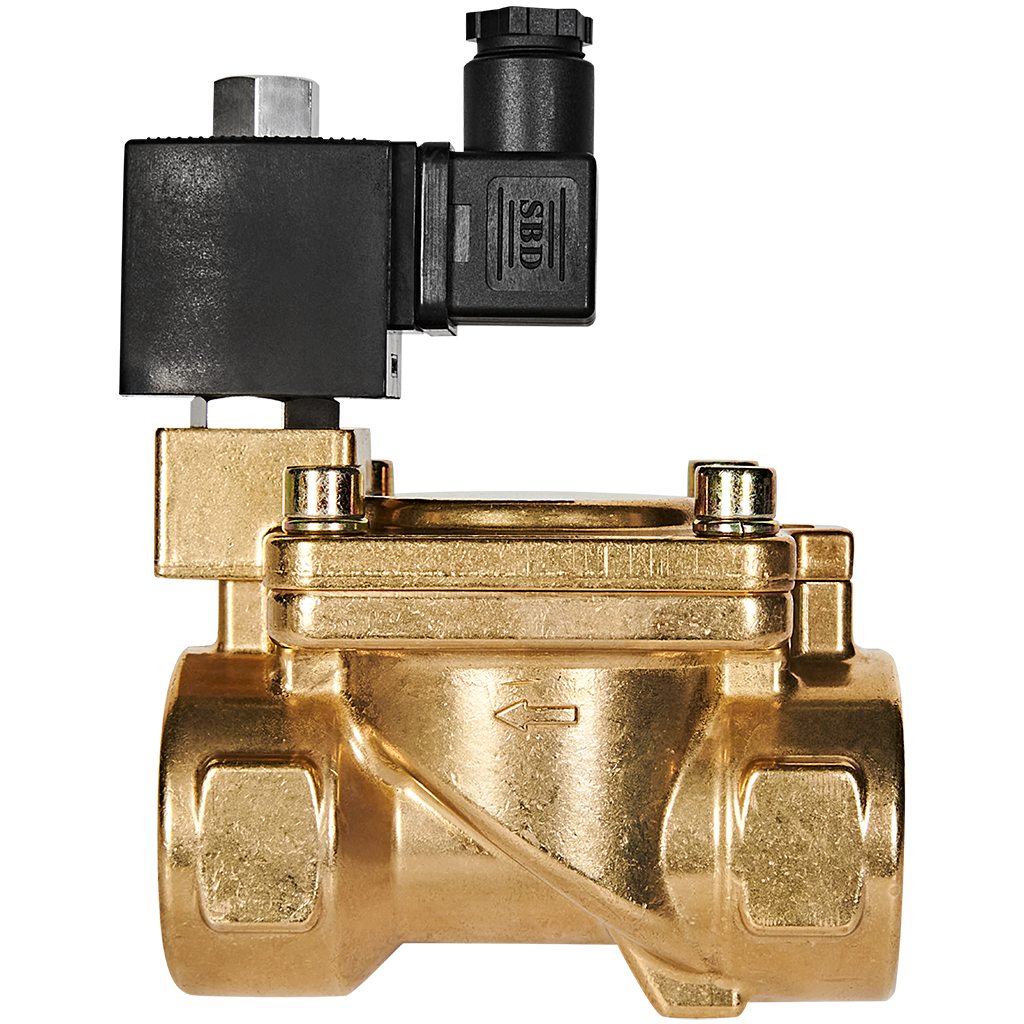

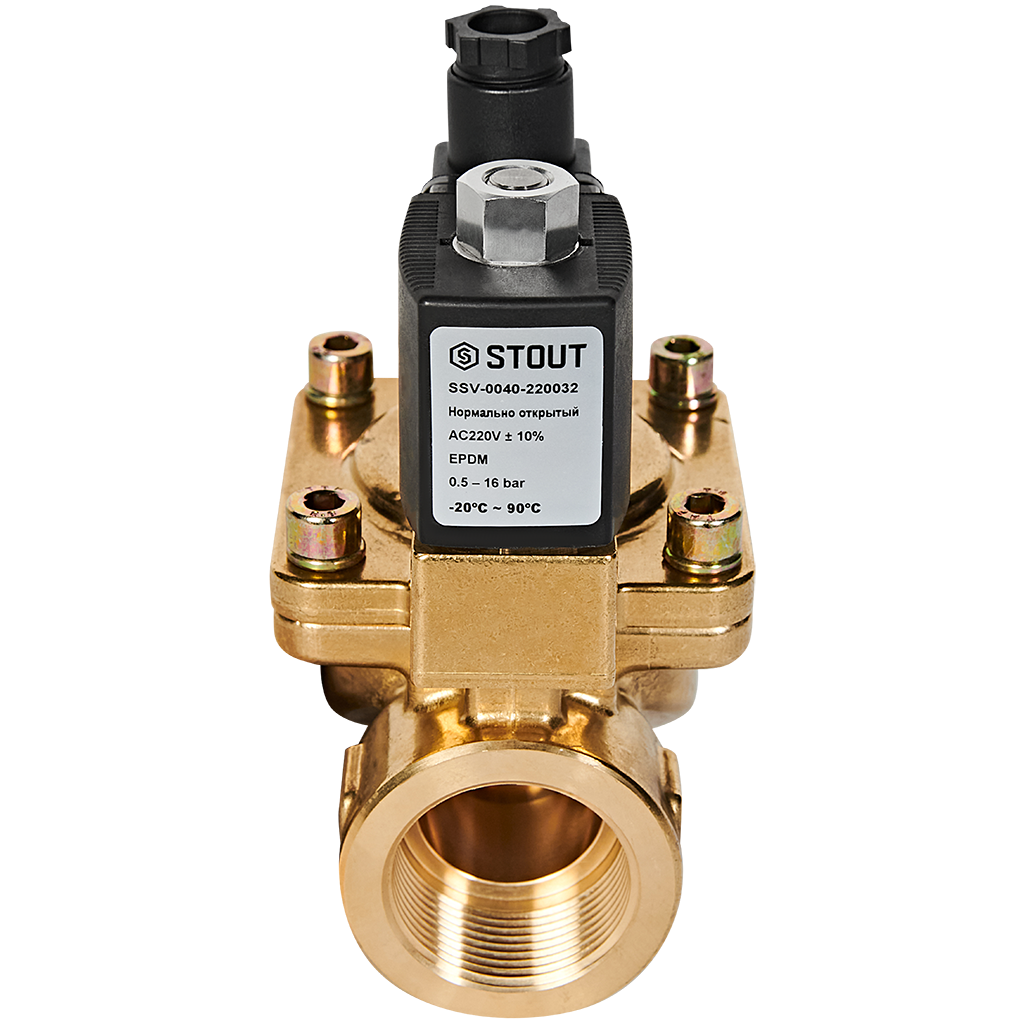

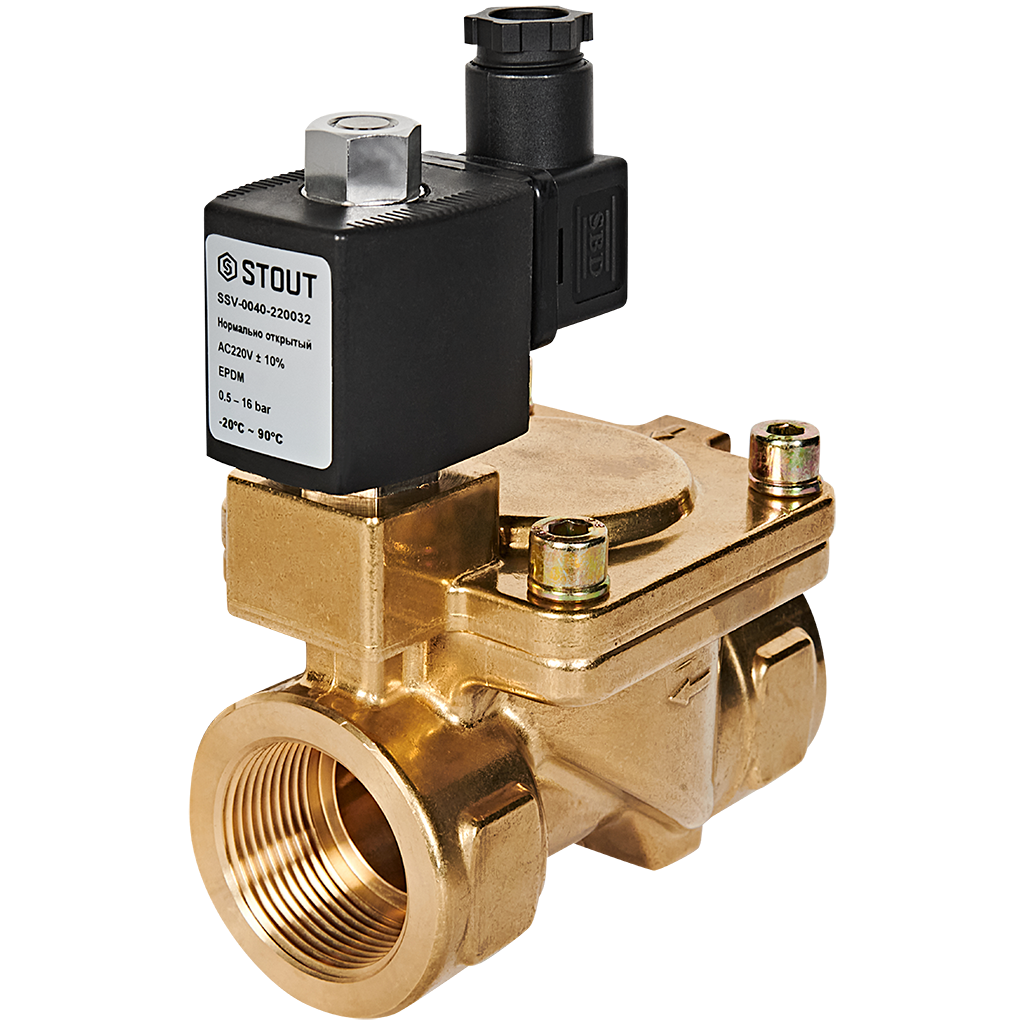

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НО 220В G1 1/4, SSV-0040-220032

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НО 220В G1 1/4, артикул SSV-0040-220032

Клапан непрямого (пилотного) действия, нормально открытый (НО), с питанием 220 В и присоединительной резьбой G1 1/4 дюйма.

Основные характеристики

• Тип: электромагнитный клапан непрямого (пилотного) действия, нормально открытый (НО).
• Напряжение питания: 220 В (переменный ток, AC).

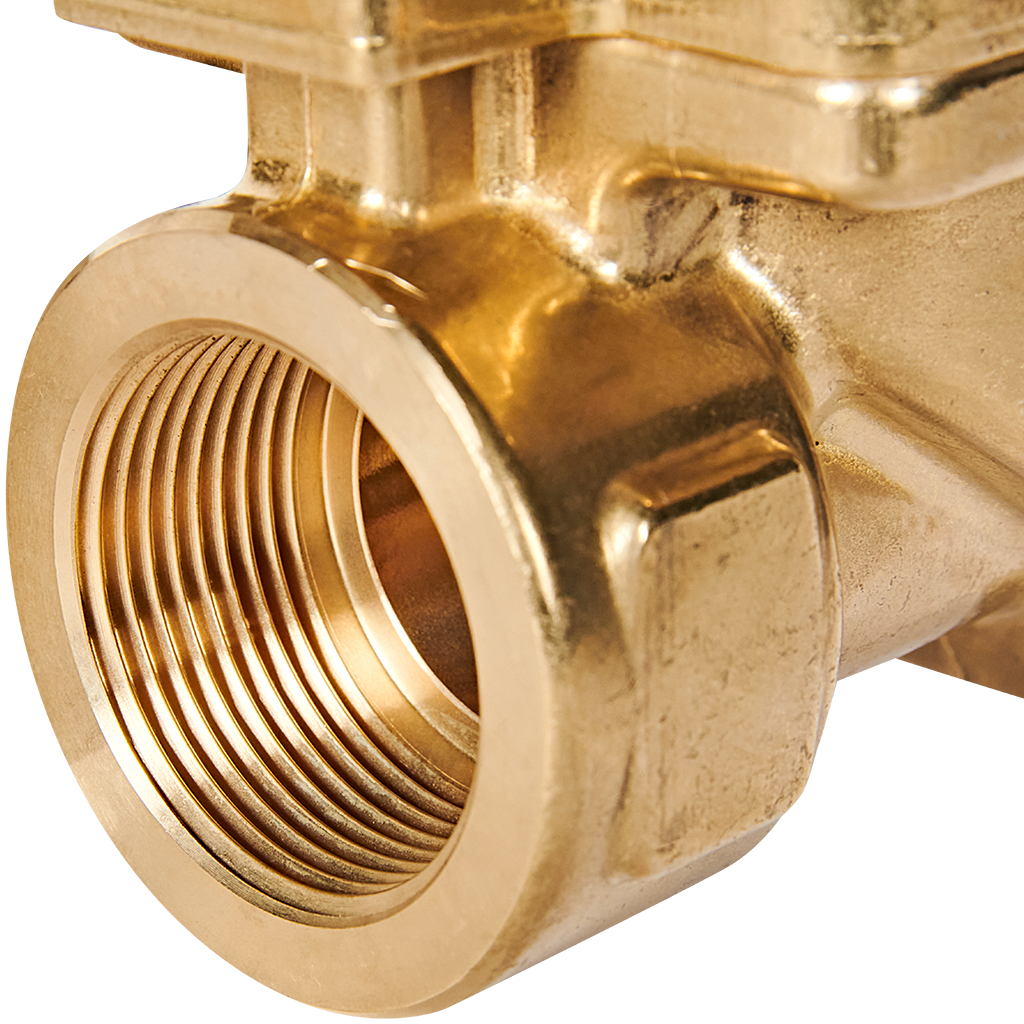

• Стандарт подключения: G1 1/4 дюйма (резьбовое соединение, внутренняя резьба).
• Серия: SSV‑0040.
• Материал корпуса: латунь.
• Материал мембраны (уплотнения): EPDM (синтетический каучук, стойкий к многим средам и перепадам температур).
• Материал пружины: нержавеющая сталь.
• Пропускная способность (Kvs): 20,8 м³/ч.
• Максимальное рабочее давление: 16 бар. Для стабильной работы требуется минимальный перепад давления — около 5 бар.
• Диапазон рабочей температуры: от –5 до +80 °C.
• Рабочая среда: вода, воздух, масло и другие среды, не агрессивные к материалам клапана (латуни и EPDM).
• Степень защиты электрического разъёма: IP65.
• Сопротивление катушки: 528 Ом.
• Мощность: 20 ВА.
• Страна производства: Китай.
• Гарантия: 1 год.

Назначение

Клапан применяют для автоматического управления потоками в системах водоснабжения и фильтрации, линиях подачи технологических жидкостей и масел, пневматических и газовых магистралях с нейтральной средой. Он удобен в случаях, когда при отсутствии питания поток должен оставаться открытым, а при подаче напряжения — перекрываться.

Принцип работы

Клапан непрямого действия управляет основным потоком косвенно — через перепускные каналы малого сечения. Между входным и выходным патрубком установлена подвижная мембрана, которая открывает и закрывает рабочее седло клапана.

• При отсутствии напряжения на катушке управляющий канал открыт. Мембрана не прижата к седлу, проток через клапан свободен — клапан остаётся в нормально открытом состоянии.
• При подаче напряжения сердечник, который приводится в действие катушкой (соленоидом), закрывает управляющий канал. Из‑за этого меняется давление в надмембранном пространстве, мембрана перемещается и перекрывает основной проток. Клапан закрывается и остаётся закрытым, пока на катушку подаётся напряжение.

Рекомендации по использованию

• Убедитесь, что рабочая среда не разрушает материалы клапана.
• Не выходите за пределы указанных давления и температуры — это может привести к сбоям или поломке.
• Благодаря степени защиты IP65 клапан можно устанавливать в местах с повышенной влажностью или запылённостью, но важно правильно выполнить электромонтаж.
