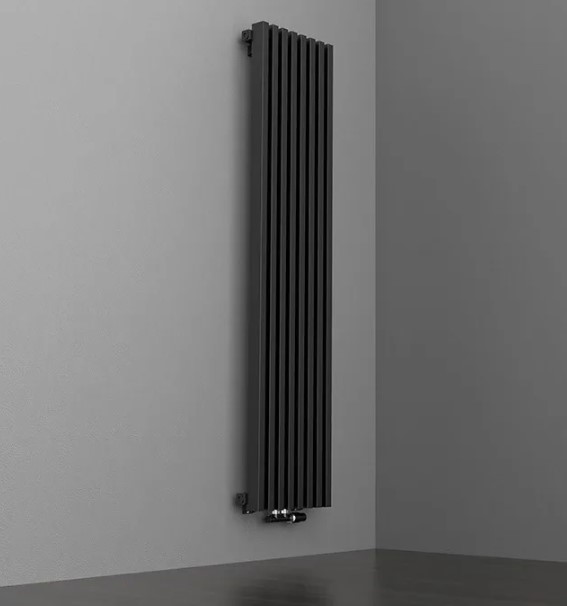

Дизайн радиатор вертикальный КЗТО (KZTO) QUADRUM 40 V 1750-4 секции, центральное нижнее подключение, RAL 1М183SN026 серый темный металлик муар
- Прибор: QUADRUM 40 V 1750-4
- Число колонок по глубине 1
- Межцентр. размер, мм 1750
- Число секций 4
- Габаритная высота, мм (без учета ножек) 1830
- Глубина, мм 80
- Вес, кг 18
- Длина, мм 241
- Объем, л 10
- Паспортная мощность при Δt70, Вт 953
- Степенной коэффициент n 1.27
- Модификация по установке настенное исполнение
- Способ подключения центральное нижнее подключение без встроенного термоклапана, подключение подачи универсальное (правое - левое).
- Покрытие RAL 1М183SN026
- Цвет Муар серый темный металлик муар
Дизайн радиатор вертикальный КЗТО (KZTO) QUADRUM 40 V 1750-4 секции, центральное нижнее подключение, RAL 1М183SN026 серый темный металлик муар
Назначение и концепция дизайна
Стальной трубчатый радиатор серии Quadrum предназначен для однотрубных и двухтрубных систем водяного отопления сухих помещений жилых, общественных и производственных зданий. Модель QUADRUM 40 V выполнена в вертикальном исполнении — два коллектора соединены между собой трубами квадратного сечения 40×40 мм с толщиной стенки 2,7 мм. Строгая геометрия без декоративных излишеств делает радиатор выразительным акцентом в интерьере — от минимализма до лофта.
Цвет «серый тёмный металлик муар» (RAL 1М183SN026) — полимерное порошковое покрытие с зернистой матовой фактурой и выраженным металлическим эффектом. Тёмный серый оттенок хорошо сочетается с бетоном, кирпичной кладкой, антрацитовыми и графитовыми поверхностями. Муар скрывает мелкие царапины, не даёт бликов, устойчив к выцветанию и легко очищается мягкой тканью.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | КЗТО (KZTO) |
| Серия | Quadrum 40 V |
| Артикул | QUADRUM 40 V 1750-4 CU RAL 1М183SN026 |
| Тип | стальной трубчатый радиатор, вертикальный |
| Количество секций | 4 |
| Число колонок по глубине | 1 |
| Межосевое расстояние (боковое) | 1750 мм |
| Габаритные размеры (В × Ш × Г) | 1830 × 241 × 80 мм |
| Толщина стенки трубы | 2,7 мм |
| Сечение труб | 40 × 40 мм (квадратное) |
| Материал | сталь |
| Покрытие | полимерное порошковое, муар |
| Цвет | RAL 1М183SN026 — серый тёмный металлик муар |
| Подключение | центральное нижнее, межосевое 50 мм, без встроенного термоклапана |
| Подача | универсальная (правое или левое) |
| Присоединительная резьба | внутренняя G 1/2" |
| Рабочее давление | до 15 атм |
| Опрессовочное давление | 22,5 атм |
| Максимальная температура теплоносителя | +120 °C |
| Тепловая мощность при °C | 953 Вт |
| Степенной коэффициент | 1,27 |
| Объём теплоносителя | 10 л |
| Вес | 18 кг |
| Модификация по установке | настенное исполнение (напольное — под заказ) |
| Страна-производитель | Россия |
| Гарантия | 5 лет |
Особенности центрального нижнего подключения
- Два патрубка с внутренней резьбой G 1/2" расположены на нижней стороне радиатора, межосевое расстояние — 50 мм.
- Подача универсальная: можно подключить слева или справа (расположение зеркальное).
- Радиатор поставляется без встроенного термоклапана — для регулировки рекомендуется использовать H-образный узел нижнего подключения (прямой или угловой) с термостатической головкой.
Комплектация
- радиатор QUADRUM 40 V — 1 шт.;
- дизайн-комплект 1/2" (пробка, кран Маевского) — 1 компл.;
- кронштейны для настенного монтажа (с дюбелями и шурупами) — 1 компл.;
- паспорт изделия — 1 шт.;
- комплект упаковки — 1 компл.
Рекомендации по монтажу
- От пола до радиатора — 80–160 мм.
- От подоконника (или верхней панели) до радиатора — не менее 60 мм.
- Настенный монтаж на штатные кронштейны с учётом веса 18 кг. Напольное исполнение доступно под заказ.
- Для терморегуляции используйте H-образный узел подключения (угловой или прямой) с термоголовкой.
- Перед запуском системы обязательно провести опрессовку.
