Дизайн-радиатор Royal Thermo Insignia VC 2180 - 14 секций RAL9016

Дизайн-радиатор Royal Thermo Insignia VC 2180 - 14 секций RAL9016

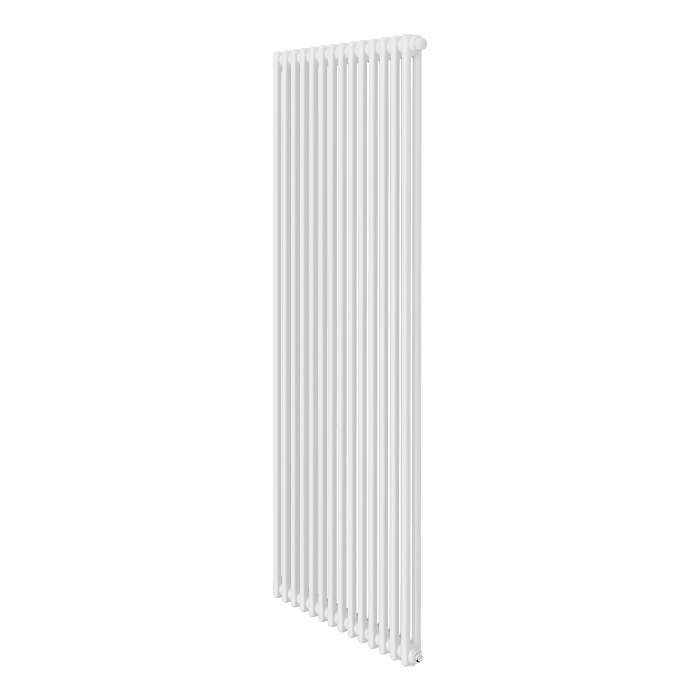

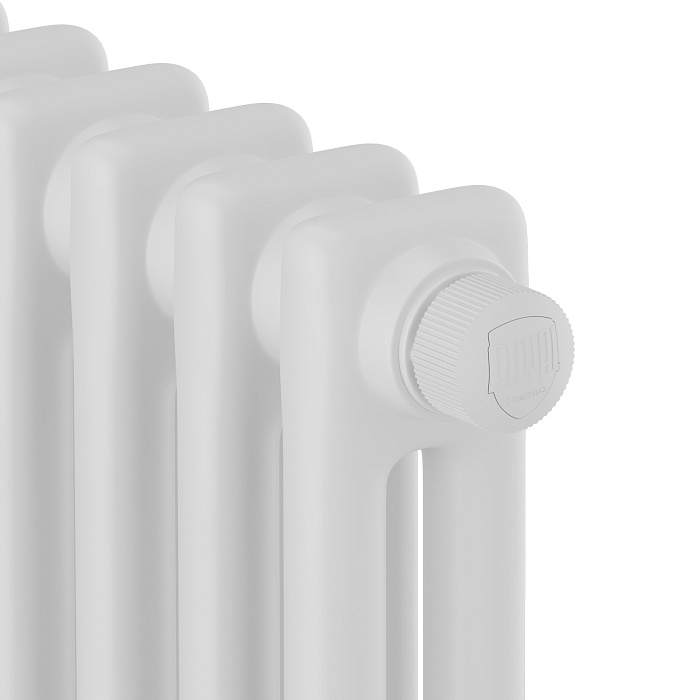

Стальной трубчатый радиатор из линейки Insignia. Его отличительная черта — гладкие округлые линии в местах соединения трубок с коллекторами: здесь нет заметных сварных швов, характерных для многих аналогов. Благодаря лаконичному элегантному дизайну модель органично смотрится и в классических, и в современных интерьерах.

Радиатор рассчитан на закрытые системы отопления (однотрубные и двухтрубные). В качестве теплоносителя допускается использовать воду либо растворы гликолей.

Характеристики

• Количество секций: 14.
• Теплоотдача:
  • 2828 Вт при Δt = 70 °C;
  • 2315 Вт при Δt = 60 °C;
  • 1827 Вт при Δt = 50 °C.
• Ориентировочная площадь обогрева: 28,3 м².
• Материал: сталь.

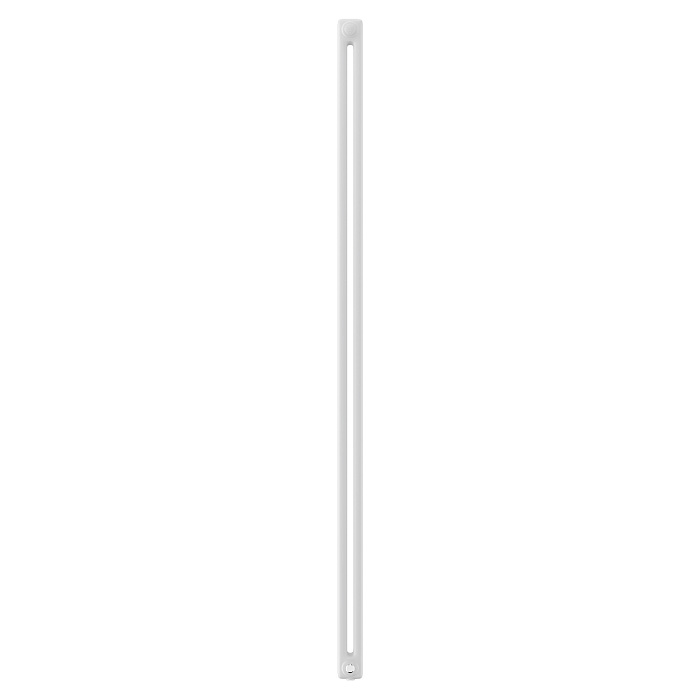

• Тип конструкции: двухтрубный (в каждой секции — две колонны труб).
• Тип подключения: нижнее, правое.
• Резьба присоединения: 1/2 дюйма.
• Межосевое расстояние: 1738 мм.
• Расстояние между узлами нижнего подключения: 50 мм.
• Габариты (В×Ш×Г): 1800×650×68 мм.
• Вес (нетто): 46,62 кг.
• Максимальное рабочее давление: 10 бар.
• Испытательное (опрессовочное) давление: 15 бар.
• Разрушающее давление: 25 бар.
• Максимальная температура теплоносителя: 110 °C.
• Цвет: белый (RAL 9016).
• Гарантия: 10 лет.
• Страна производства: Китай.
• Артикул: In‑VC2180.14.9016.

Комплектность

В поставку входят:

• радиатор в сборе;
• комплект кронштейнов для настенного крепления;
• монтажный набор;
• радиаторная заглушка;
• ручной воздухоотводчик («кран Маевского»);
• термостатический вентиль с защитным колпачком (для моделей с нижним подключением VC);
• паспорт изделия.

Рекомендации по эксплуатации и монтажу

• Качество теплоносителя. Для долговечной работы важно соблюдать параметры: pH — в пределах 8,3–9,5, жёсткость — до 7 мг/л, содержание взвешенных веществ — не более 5 мг/л, кислорода — не более 20 мкг/дм³.
• Установка. Радиатор монтируют на ровную стену с помощью штатных кронштейнов. Желательно, чтобы его длина составляла не менее 75 % длины подоконника. Минимальные отступы: от пола до низа радиатора — не менее 80 мм, от верха прибора до подоконника или ниши — не менее 50 мм.
• Арматура. Рекомендуется поставить запорную арматуру на подающем и обратном трубопроводах — это упростит обслуживание и возможный демонтаж.
• Испытания. После монтажа проводят проверку давлением (не выше 1,5 МПа) и оформляют акт ввода в эксплуатацию.
