Дизайн-радиатор Royal Thermo Insignia VC 2180 - 04 секций RAL9016

Дизайн-радиатор Royal Thermo Insignia VC 2180 - 04 секций RAL9016

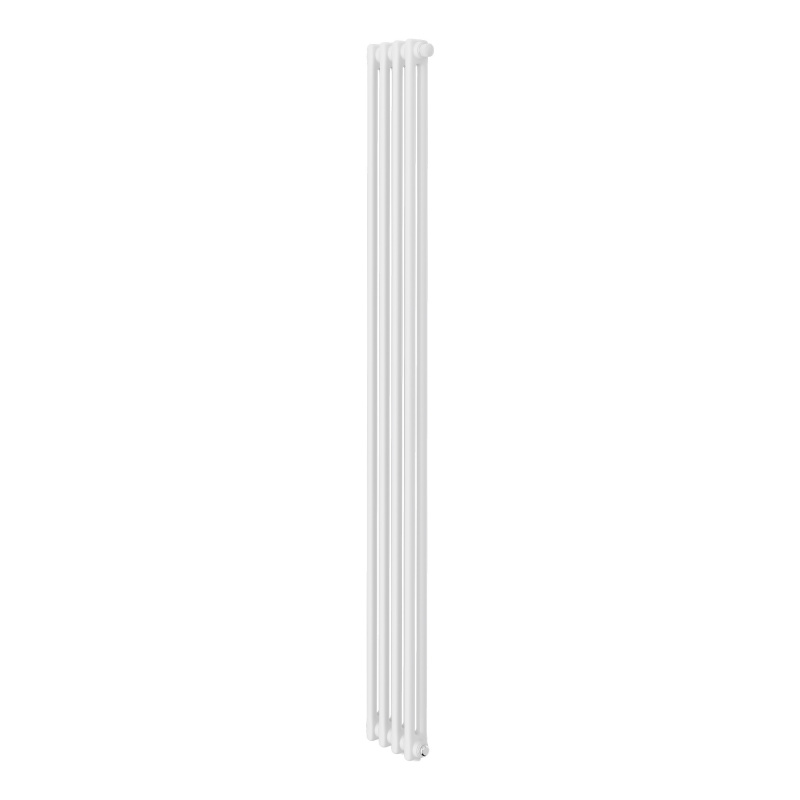

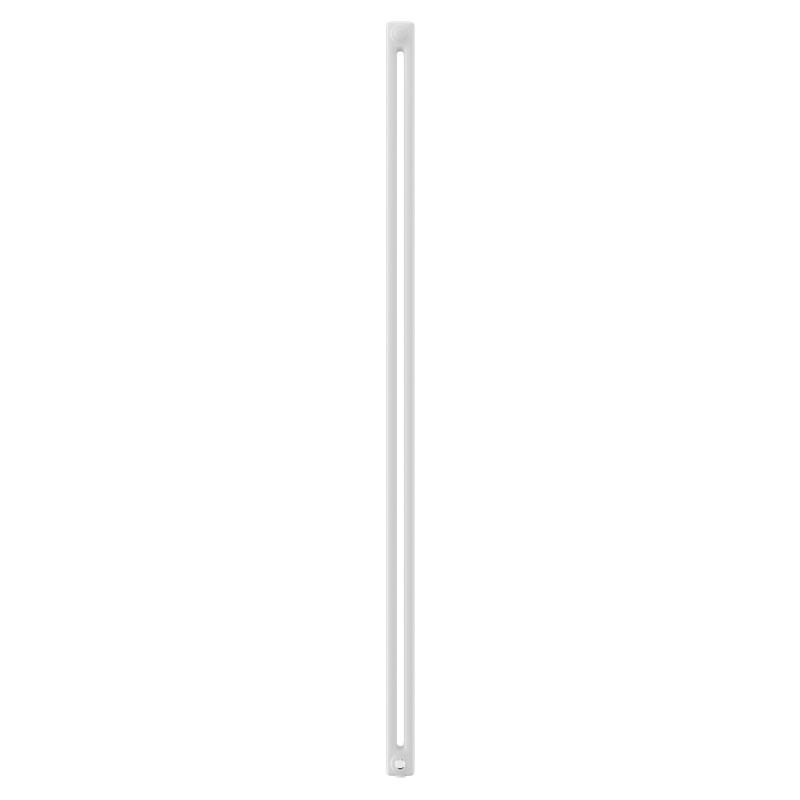

Дизайн‑радиатор Royal Thermo Insignia VC2180 (4 секции, цвет RAL 9016 — белый) — флагман линейки трубчатых радиаторов Insignia. Это двухтрубчатая модель с вертикальным расположением секций и глубиной 68 мм. Классический элегантный дизайн позволяет радиатору гармонично вписываться в интерьеры самых разных стилевых направлений — от классики до современных пространств.

Главное конструктивное преимущество серии Insignia — отсутствие грубых сварных швов в местах соединения трубок с верхним и нижним коллекторами. Вместо них — плавные, округлые линии в лучших европейских традициях, что повышает и эстетику, и коррозионную стойкость. Покрытие выполнено методом порошковой окраски — оно устойчиво к внешним воздействиям и сохраняет безупречный внешний вид долгие годы.

Радиатор предназначен для закрытых систем отопления (однотрубных и двухтрубных). В качестве теплоносителя допускается использовать воду или растворы гликолей (антифриз) с температурой до +110 °C.

Характеристики

• Бренд: Royal Thermo.
• Серия: Insignia.
• Артикул: НС‑1631204 (In‑VC2180.04.9016).
• Количество секций: 4.
• Тип: стальной трубчатый радиатор (двухтрубчатый).
• Цвет: белый (RAL 9016).
• Материал: сталь.
• Тип установки: настенный.
• Расположение секций: вертикальное.
• Габариты (Ш×В×Г): 200 × 1800 × 68 мм.
• Межосевое расстояние: 1730 мм.
• Межосевое расстояние между узлами нижнего подключения: 50 мм.
• Теплоотдача: 808 Вт (при Δt 70 °C); 662 Вт (при Δt 60 °C); 522 Вт (при Δt 50 °C).
• Ориентировочная площадь обогрева: до 8,08 м².
• Объём теплоносителя: 6 л.
• Максимальное рабочее давление: 10 бар (1,0 МПа).
• Испытательное (опрессовочное) давление: 15 бар.
• Разрушающее (предельное) давление: 25 бар.
• Максимальная температура теплоносителя: 110 °C.
• Тип подключения: нижнее (универсальное, правое).
• Резьба присоединения: внутренняя G ½".
• Вес (нетто): 13,32 кг.
• Вес (брутто): 16,4 кг.
• Габариты упаковки (Ш×В×Г): 185 × 10 × 29 см.
• Гарантия: 10 лет.
• Страна производства: КНР.

Комплект поставки

• Радиатор в сборе.
• Комплект кронштейнов для настенного крепления (4 точки — для радиаторов до 1360 мм, 6 точек — от 1370 мм).
• Монтажный набор.
• Радиаторная заглушка — 2 шт. (для моделей с нижним подключением VC).
• Ручной воздухоотводчик («кран Маевского»).

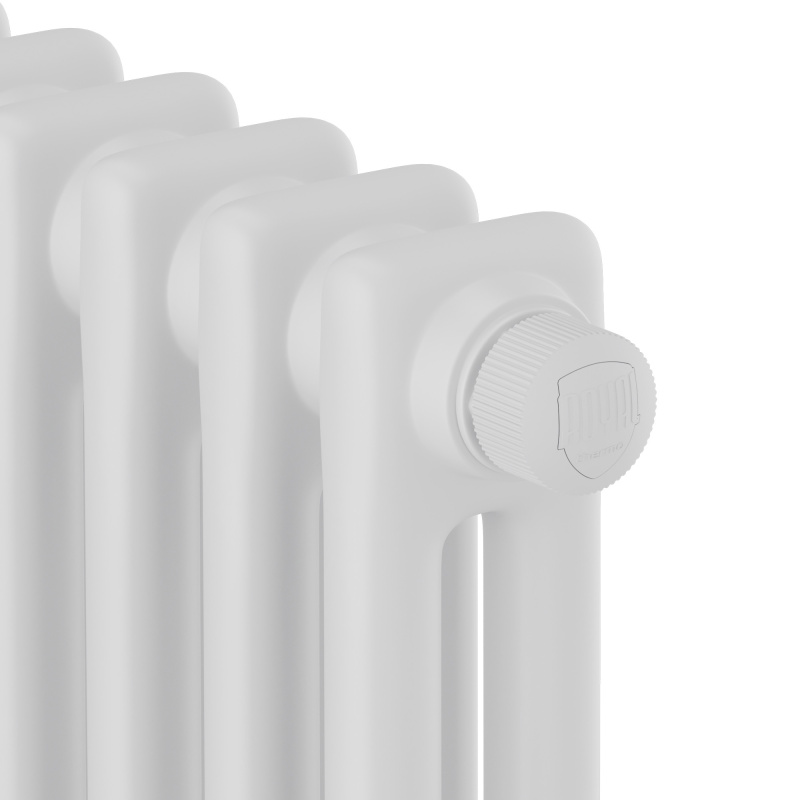

• Термостатический вентиль с защитным колпачком (встроен в верхний коллектор).
• Паспорт изделия.

Важно: термоголовка и узел нижнего подключения в комплект не входят — их нужно приобретать отдельно. Термоголовка совместима с резьбой M30×1,5.

Требования к теплоносителю

• Кислотность (pH): 8,3–9,5 мг/л.
• Жёсткость: до 7 мг/л.
• Содержание взвешенных веществ: не более 5 мг/л.
• Содержание кислорода: не более 20 мкг/дм³.
• Допустимое содержание железа (Fe³⁺): менее 0,5 мг/л.
• Допустимое содержание хлора (Cl⁻): менее 50 мг/л.
• Допустимое содержание марганца (Mn²⁺): менее 0,05 мг/л.
• Допустимое содержание фосфата (PO₄³⁻): менее 2,0 мг/л.

Рекомендации по монтажу

• Устанавливайте радиатор на плоских стенах с помощью оригинальных кронштейнов из комплекта.
• Размещайте только в один ряд (по высоте и глубине).
• Длина прибора должна составлять не менее 75 % длины подоконника.
• Расстояние от верхней части ниши или подоконника до верха радиатора — не менее 50 мм.
• Расстояние от пола до низа радиатора — не менее 80 мм.
• Герметизирующие элементы должны выдерживать температуру на 10 °C выше максимальной рабочей.
• Допускается соединение со стальными, медными, металлополимерными трубами либо с трубами из сшитого полиэтилена с антидиффузионной защитой.
• Для защиты от подшламовой коррозии рекомендуется установить грязевик.
• На подающий и обратный трубопровод поставьте запорную арматуру — это упростит демонтаж в будущем.
• После монтажа проведите испытания под давлением (не более 1,5 МПа) и оформите акт ввода в эксплуатацию.
