Магнитный сепаратор шлама ROMMER с щетками поворотный, ВР 1 корпус- композит, RFW-0081-002925
Страна производителя
Китай
Бренд
ROMMER
Стандарт подключения, дюйм
1
Рабочая среда
вода, водный раствор гликолей (до 30 %)
Основной материал
латунь
Магнитная сила, Гаусс (Гс)
9000
Степень фильтрации, мкм
300
Макс. рабочее давление, бар
10
Диапазон рабочей температуры, °С
До 100

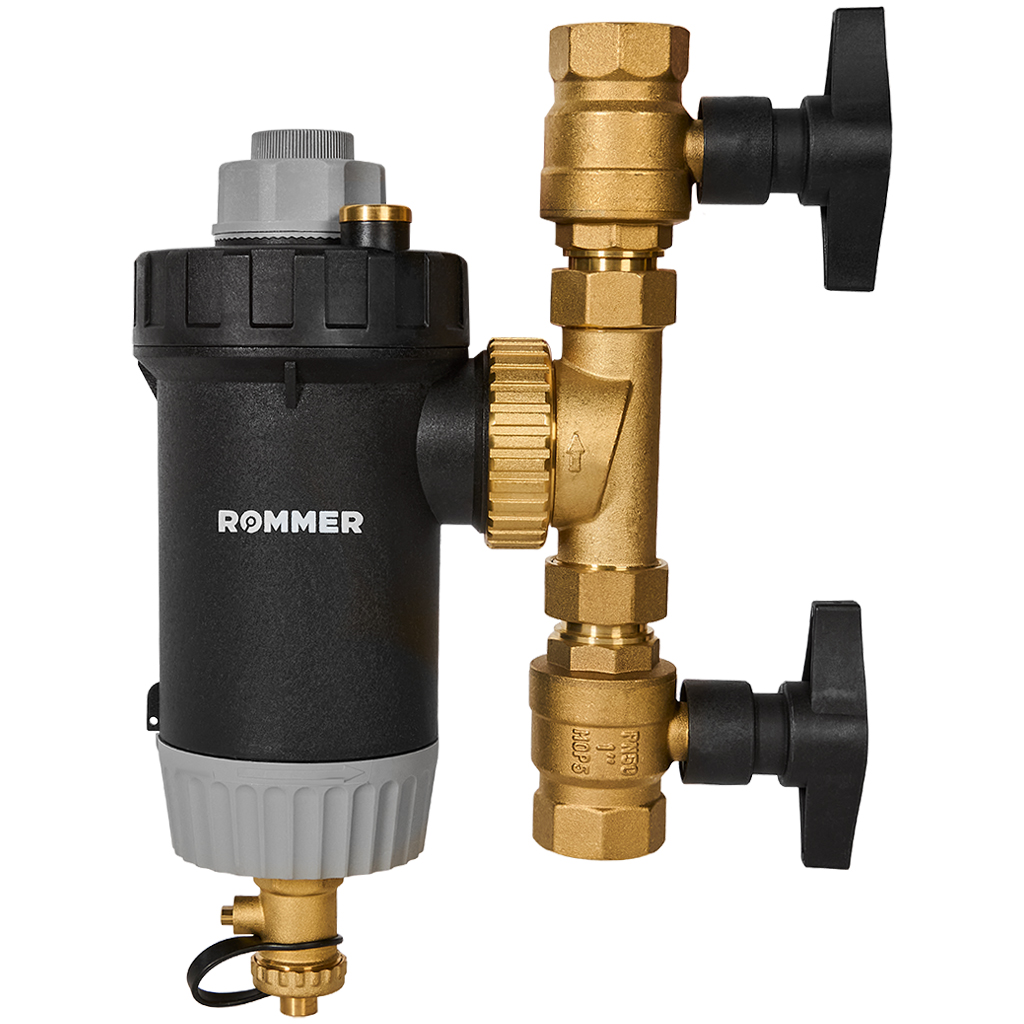

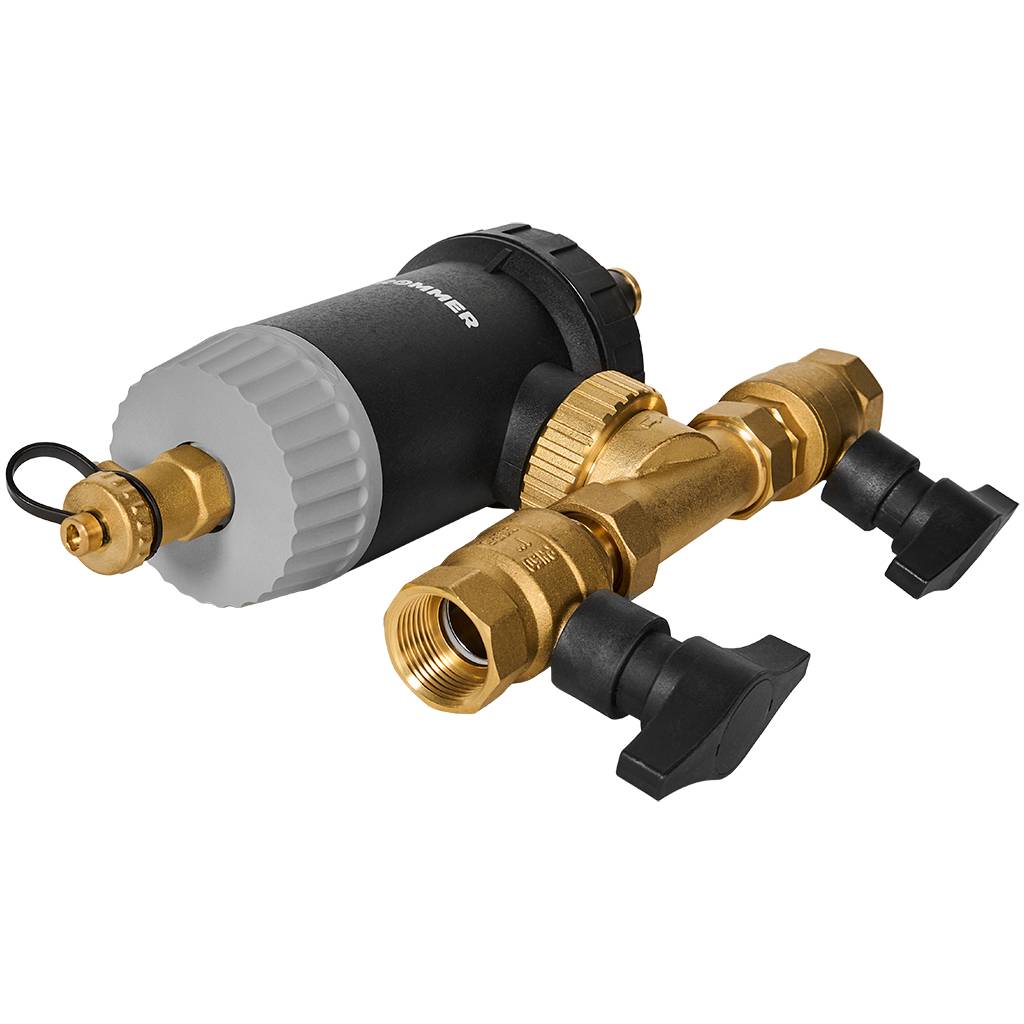

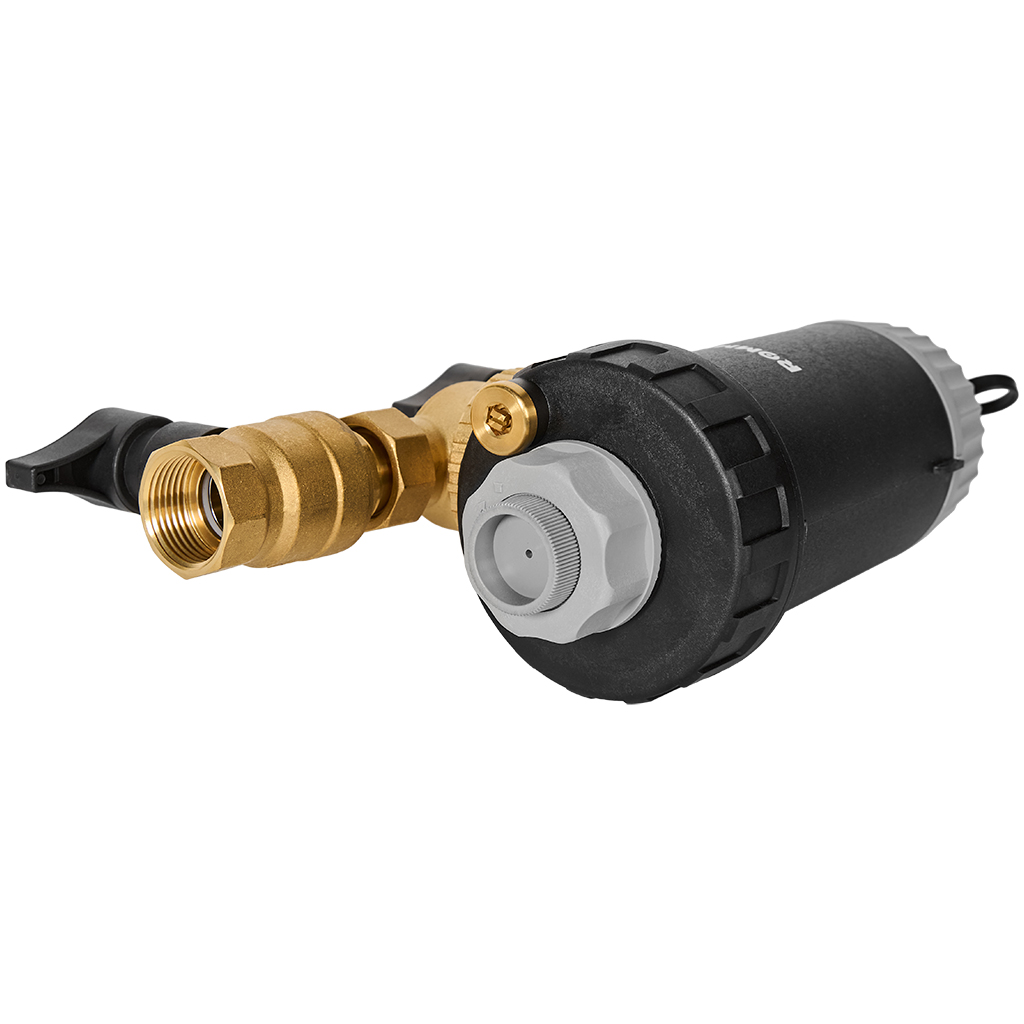

Магнитный сепаратор шлама ROMMER с щетками поворотный, ВР 1 корпус- композит, RFW-0081-002925
Назначение. Очищает теплоноситель от нерастворимых механических и магнитных примесей перед насосами, трубопроводной арматурой, теплообменниками и другим оборудованием систем отопления и охлаждения. Защищает критически важное оборудование от загрязнений и износа, продлевая срок службы системы.
Принцип работы
Реализована двойная система очистки:
- Механическая — сетчатый фильтр из нержавеющей стали (AISI 304) с размером ячеек 300 мкм задерживает нерастворимые частицы.
- Магнитная — неодимовый магнит NdFeB с индукцией 9000 Гс улавливает и удерживает ферромагнитные включения (ржавчину, магнетит).
Главная особенность модели — встроенные щётки. Осадок, задержанный магнитным стержнем и фильтрующей сеткой, удаляется без разбора корпуса в процессе обратной промывки. Щётки очищают сетку при извлечении магнитного стержня, а поток воды смывает загрязнения через дренажный кран. Это значительно сокращает время обслуживания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | RFW-0081-002925 |
| Серия | RFW-0081 |
| Тип | Сепаратор шлама магнитный, с щётками, поворотный |
| Присоединительный размер | 1″ (DN 25) |
| Тип резьбы | Внутренняя (ВР) |
| Тип присоединения | Резьбовое, на шаровых кранах |
| Материал корпуса | Композит (нейлон PA66 + стекловолокно 30%) |
| Материал фильтрующей сетки | Нержавеющая сталь AISI 304 |
| Материал уплотнений | EPDM |
| Рабочая среда | Вода, водные растворы гликолей (до 50%) |
| Максимальное рабочее давление | 10 бар |
| Номинальное рабочее давление | 3 бар |
| Максимальная рабочая температура | 100 °C |
| Магнитная индукция | 9000 Гс |
| Размер ячейки сетки | 300 мкм |
| Пропускная способность (Kvs) | 7 м³/ч |
| Объём камеры шлама | 530 мл |
| Габариты (Д × В × Ш) | 265 × 92,5 × 86,5 мм |
| Вес | ~1 кг |
| Гарантия | 2 года |
| Срок службы | 10 лет |
| Страна производства | Китай |
| Бренд | ROMMER (Россия) |
Особенности конструкции и монтажа
- Встроенные щётки — очищают фильтрующую сетку при извлечении магнитного стержня, без разборки корпуса. Загрязнения смываются потоком через сливной кран.
- Поворотный корпус на шаровых кранах — упрощает монтаж и обслуживание, позволяет ориентировать устройство в нужном направлении. Поворотный механизм на 360° даёт возможность устанавливать дешламатор на горизонтальные, вертикальные и наклонные участки трубопровода.
- Композитный корпус (PA66 + GF30%) — легче латунного, устойчив к коррозии, гидроударам и перепадам температуры, не подвержен электрохимической коррозии. Соединительные элементы изготовлены из латуни.
- Корпус сепаратора устанавливают вертикально на обратном трубопроводе, перед циркуляционным насосом. Слив дренажного крана направляют вниз.
- Направление потока определяют по стрелке на корпусе.
- Перед монтажом систему отключают, дожидаются охлаждения теплоносителя ниже 40 °C и сбрасывают давление.
- В верхней части устройства расположен ручной воздухоотводчик для удаления воздуха из системы.
Комплектация
- Корпус сепаратора со щётками
- Тройник
- Шаровые краны (2 шт.)
- Накидные гайки с плоскими уплотнениями

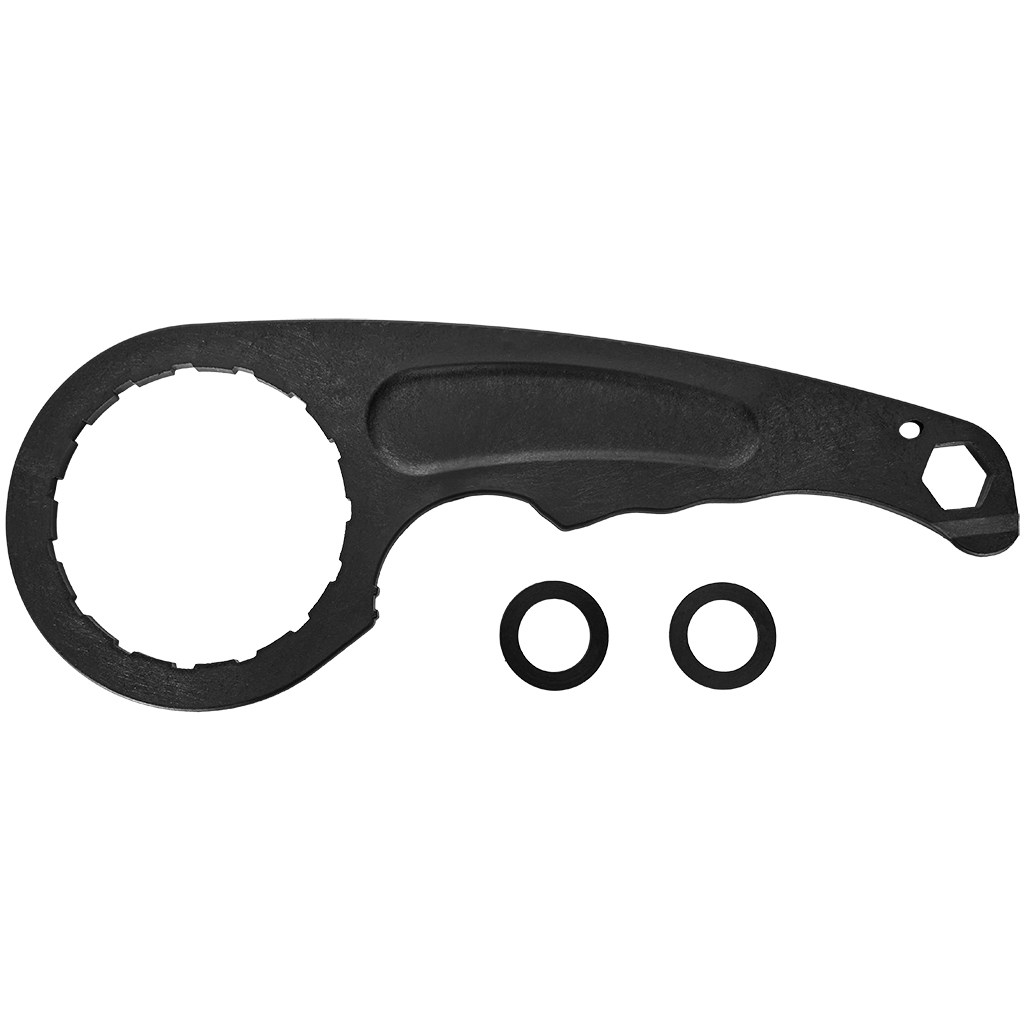

- Гаечный ключ (композитный)
- Технический паспорт
Отличия от модели 3/4″ (RFW-0081-002920)
| Параметр | 3/4″ (002920) | 1″ (002925) |
|---|---|---|
| DN, мм | 20 | 25 |
| Ширина, мм | 76,5 | 86,5 |
Остальные параметры — магнитная индукция (9000 Гс), максимальное давление (10 бар), рабочая температура (100 °C), Kvs (7 м³/ч), объём камеры шлама (530 мл), размер ячейки (300 мкм) — одинаковы для обеих моделей. Основное отличие — присоединительный размер и, как следствие, чуть большая ширина корпуса.
