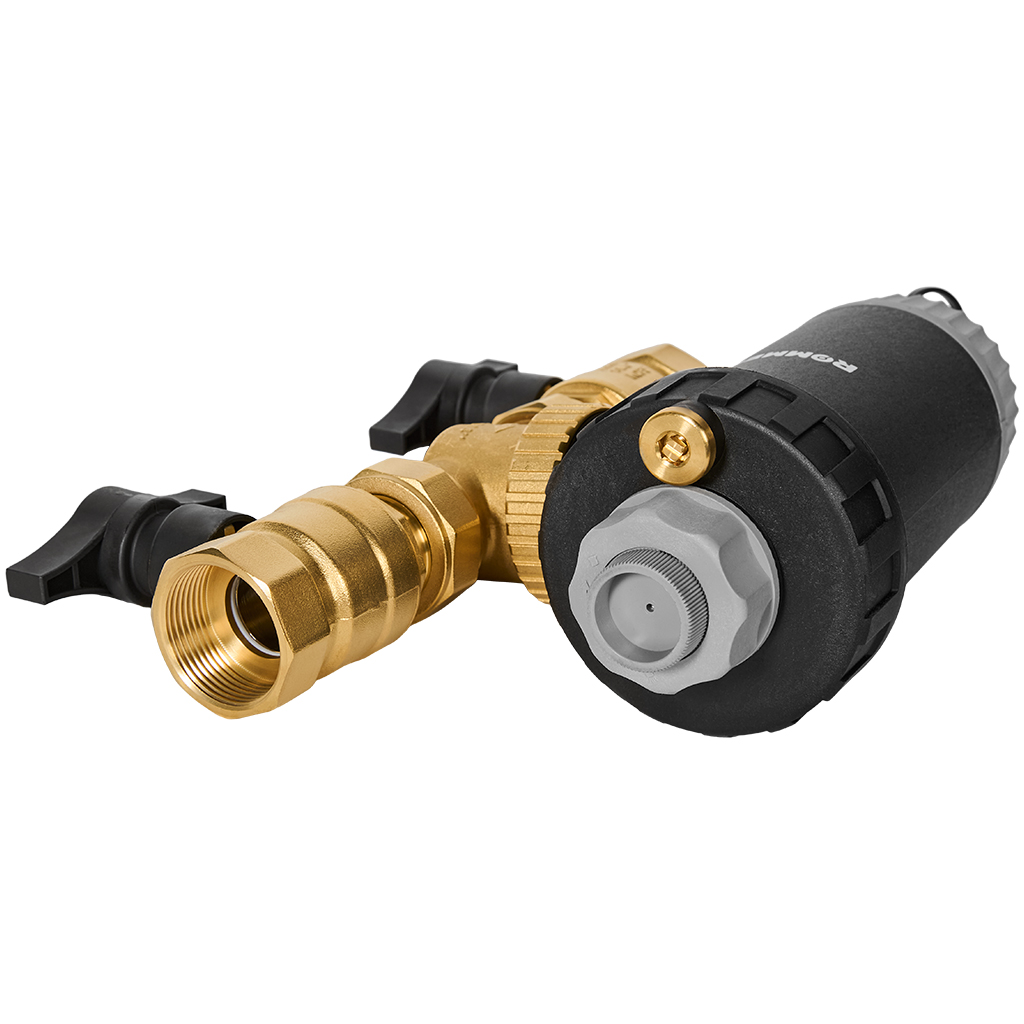

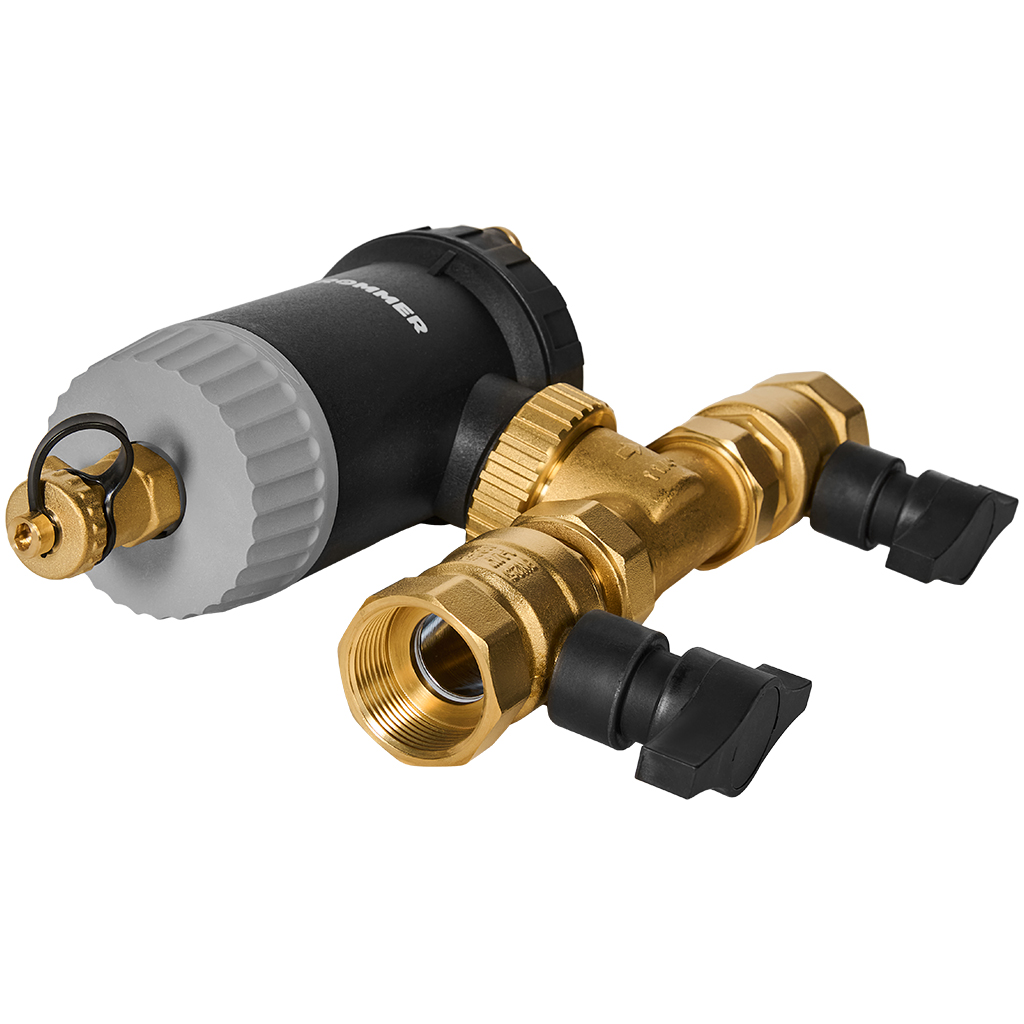

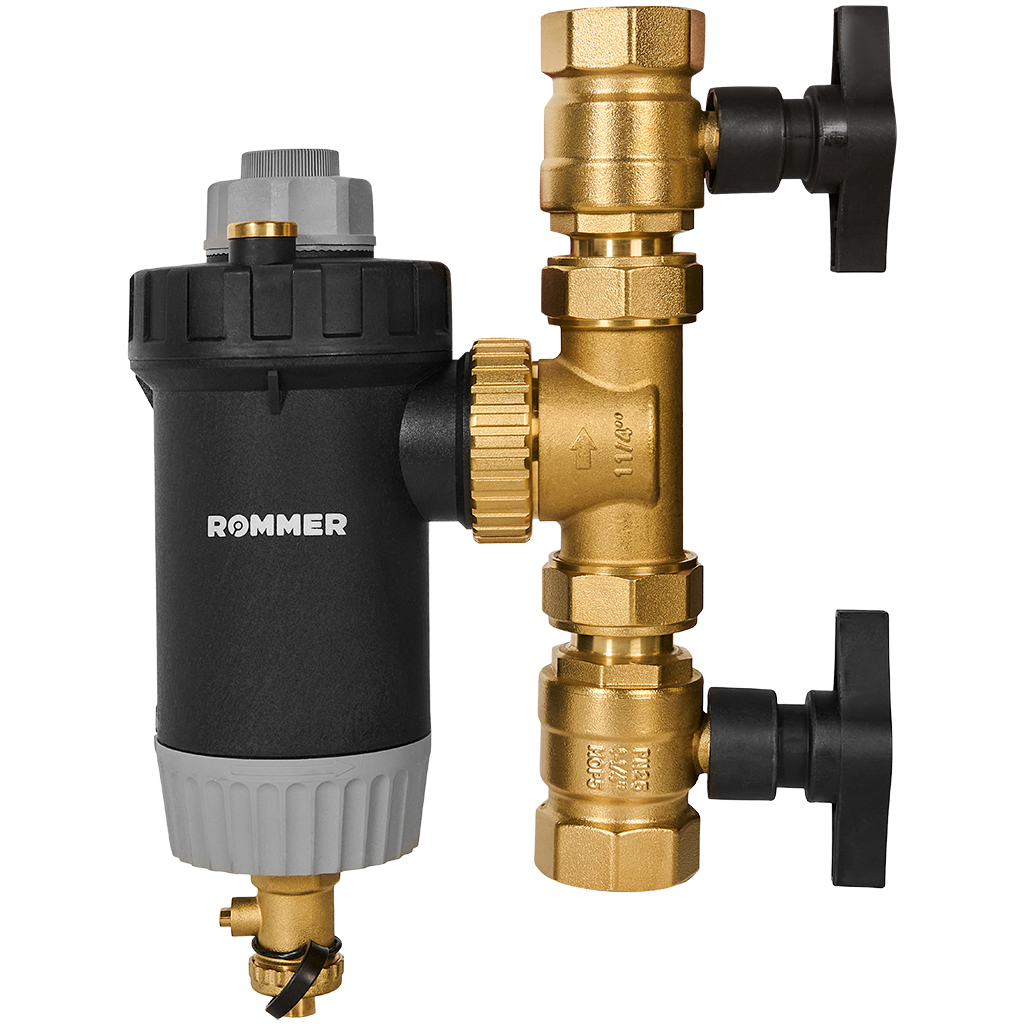

Магнитный сепаратор шлама ROMMER с щетками поворотный, ВР 1 1/4 корпус- композит, RFW-0081-002932

Магнитный сепаратор шлама ROMMER с щетками поворотный, ВР 1 1/4 корпус- композит, RFW-0081-002932

Назначение. Очищает теплоноситель от нерастворимых механических и магнитных примесей перед насосами, трубопроводной арматурой, теплообменниками и другим оборудованием систем отопления и охлаждения. Защищает критически важное оборудование от загрязнений и износа, продлевая срок службы системы.

Принцип работы

Реализована двойная система очистки:

1. Механическая — сетчатый фильтр из нержавеющей стали (AISI 304) с размером ячеек 300 мкм задерживает нерастворимые частицы.
2. Магнитная — неодимовый магнит NdFeB с индукцией 9000 Гс улавливает и удерживает ферромагнитные включения (ржавчину, магнетит).

Главная особенность модели — встроенные щётки. Осадок, задержанный магнитным стержнем и фильтрующей сеткой, удаляется без разбора корпуса в процессе обратной промывки. Щётки очищают сетку при извлечении магнитного стержня, а поток воды смывает загрязнения через дренажный кран. Это значительно сокращает время обслуживания.

Технические характеристики

Особенности конструкции и монтажа

• Встроенные щётки — очищают фильтрующую сетку при извлечении магнитного стержня, без разборки корпуса. Загрязнения смываются потоком через сливной кран.
• Поворотный корпус на шаровых кранах — упрощает монтаж и обслуживание, позволяет ориентировать устройство в нужном направлении. Поворотный механизм на 360° даёт возможность устанавливать сепаратор на горизонтальные, вертикальные и наклонные участки трубопровода.
• Композитный корпус (PA66 + GF30%) — легче латунного, устойчив к коррозии, гидроударам и перепадам температуры, не подвержен электрохимической коррозии. Соединительные элементы изготовлены из латуни.
• Корпус сепаратора устанавливают вертикально на обратном трубопроводе, перед циркуляционным насосом. Слив дренажного крана направляют вниз.
• Направление потока определяют по стрелке на корпусе.
• Перед монтажом систему отключают, дожидаются охлаждения теплоносителя ниже 40 °C и сбрасывают давление.
• В верхней части устройства расположен ручной воздухоотводчик для удаления воздуха из системы.

Комплектация

• Корпус сепаратора со щётками
• Тройник
• Шаровые краны (2 шт.)
• Накидные гайки с плоскими уплотнениями

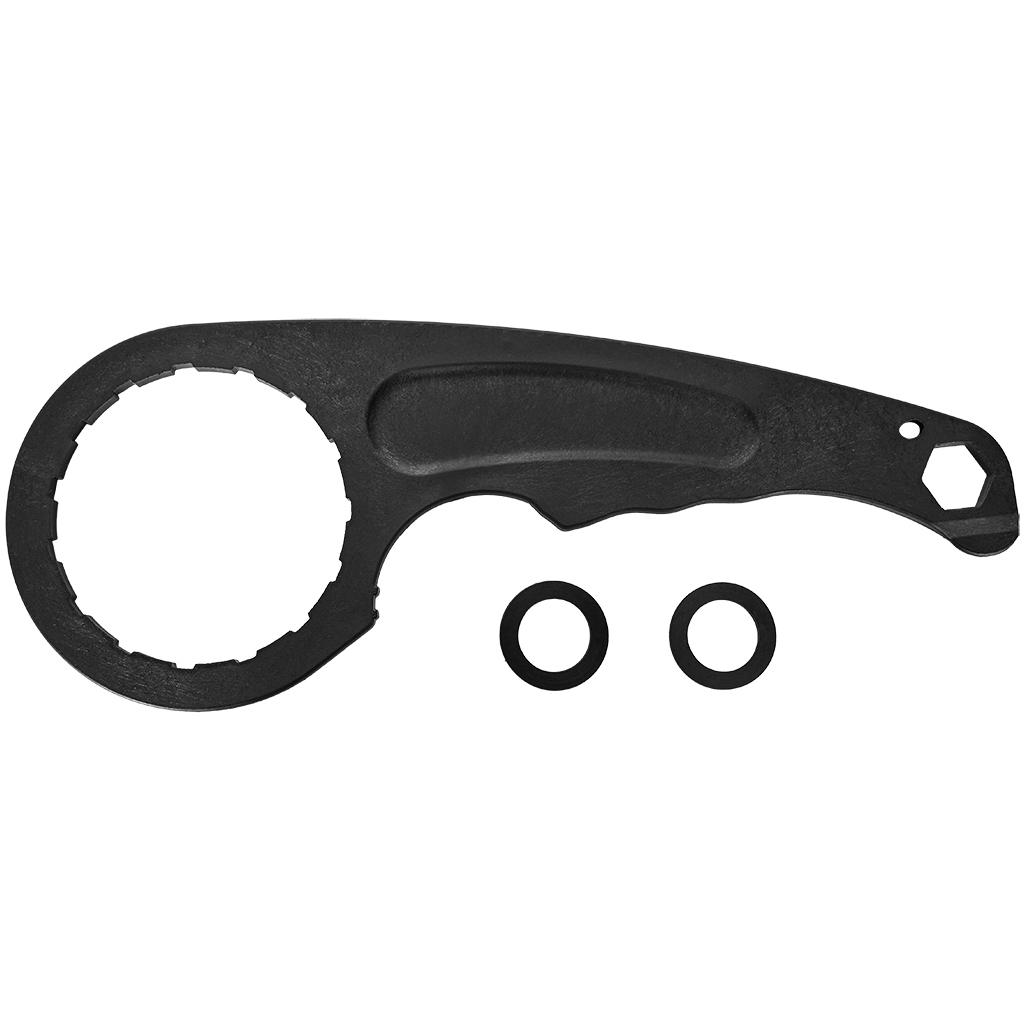

• Гаечный ключ (композитный)
• Технический паспорт

Сравнение моделей серии RFW-0081 со щётками

Остальные параметры — магнитная индукция (9000 Гс), максимальное давление (10 бар), рабочая температура (100 °C), Kvs (7 м³/ч), объём камеры шлама (530 мл), размер ячейки (300 мкм) — одинаковы для всех типоразмеров. Основное отличие — присоединительный размер и, как следствие, чуть большие габариты корпуса.
