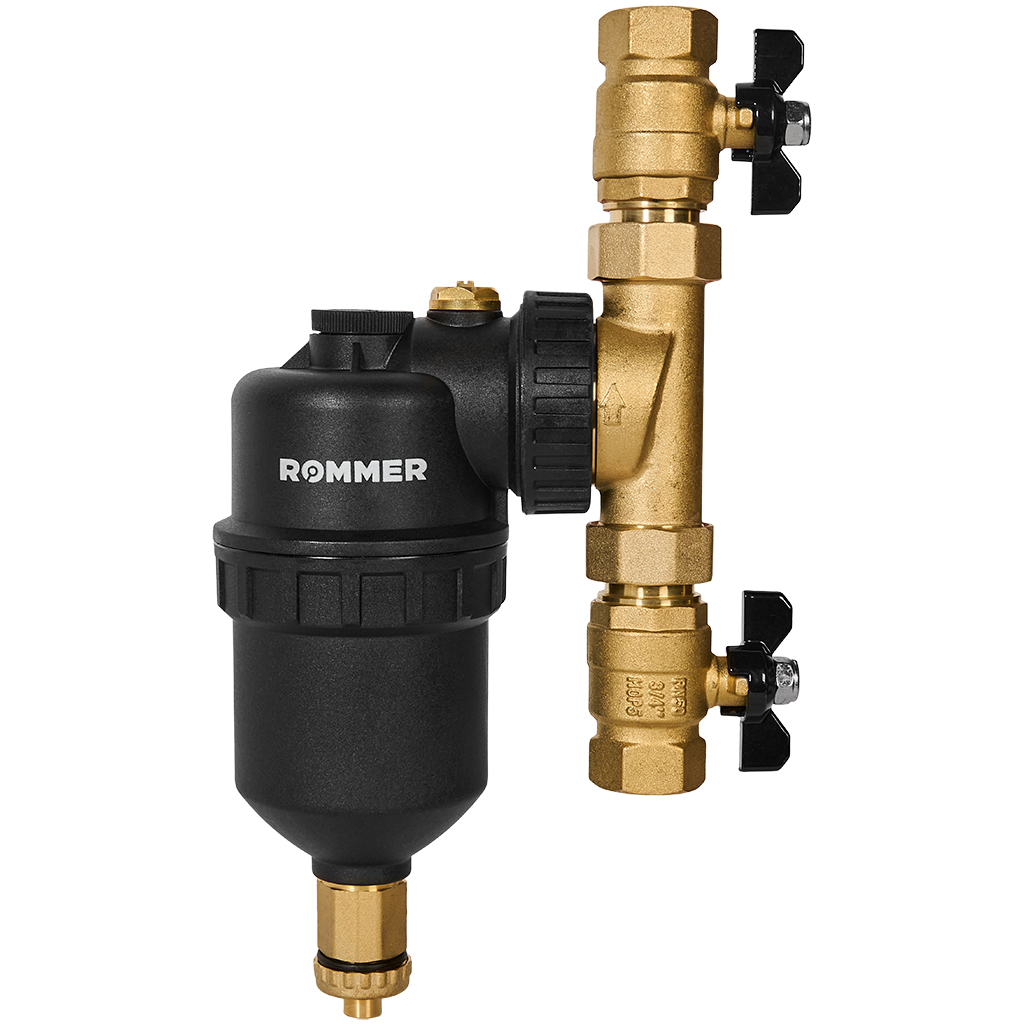

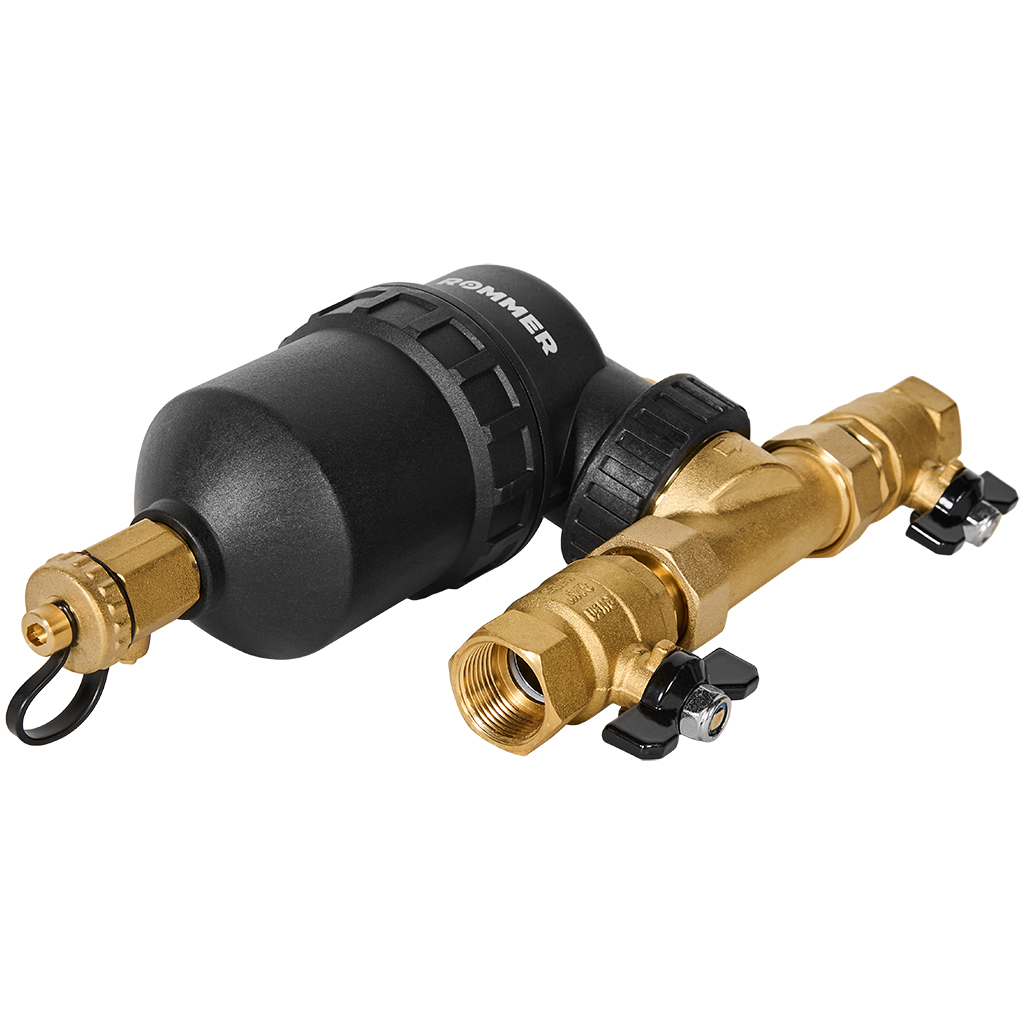

Магнитный сепаратор шлама ROMMER поворотный, ВР 3/4 корпус- композит, RFW-0081-000820
Страна производителя
Китай
Бренд
ROMMER
Стандарт подключения, дюйм
3/4
Рабочая среда
вода, водный раствор гликолей (до 30 %)
Основной материал
латунь
Магнитная сила, Гаусс (Гс)
12 000
Степень фильтрации, мкм
800/300
Макс. рабочее давление, бар
10
Диапазон рабочей температуры, °С
До 100
Магнитный сепаратор шлама ROMMER поворотный, ВР 3/4 корпус- композит, RFW-0081-000820
Назначение. Очищает теплоноситель от нерастворимых механических примесей перед насосами, трубопроводной арматурой, теплообменниками и другим оборудованием систем отопления и охлаждения. Защищает систему от засорения и износа, продлевая срок службы ключевых узлов.
Принцип работы
Реализована двойная система очистки:
- Механическая — сетчатый фильтр из нержавеющей стали (AISI 304) с размером ячеек 800 и 300 мкм задерживает крупные частицы загрязнений.
- Магнитная — неодимовый магнит NdFeB с индукцией 12000 Гс улавливает и удерживает ферромагнитные включения (ржавчину, магнетит).
Объём камеры улавливания шлама — 530 мл. Очистка производится через сливной кран, без остановки работы системы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | RFW-0081-000820 |
| Серия | RFW-0081 |
| Тип | Сепаратор шлама магнитный, поворотный |
| Присоединительный размер | 3/4″ (DN 20) |
| Тип резьбы | Внутренняя (ВР) |
| Тип присоединения | Резьбовое, на шаровых кранах |
| Материал корпуса | Композит (нейлон PA66 + стекловолокно 30%) |
| Материал фильтрующей сетки | Нержавеющая сталь AISI 304 |
| Материал уплотнений | EPDM |
| Рабочая среда | Вода, водные растворы гликолей (до 50%) |
| Максимальное рабочее давление | 10 бар |
| Максимальная рабочая температура | 100 °C |
| Магнитная индукция | 12000 Гс |
| Размер ячейки сетки | 800 и 300 мкм |
| Пропускная способность (Kvs) | 8,1 м³/ч |
| Объём камеры шлама | 530 мл |
| Габариты (Д × В × Ш) | 207 × 83,5 × 76,5 мм |
| Вес | 1,14 кг |
| Гарантия | 2 года |
| Срок службы | 10 лет |
| Страна производства | Китай |
| Бренд | ROMMER (Россия) |
Особенности конструкции и монтажа

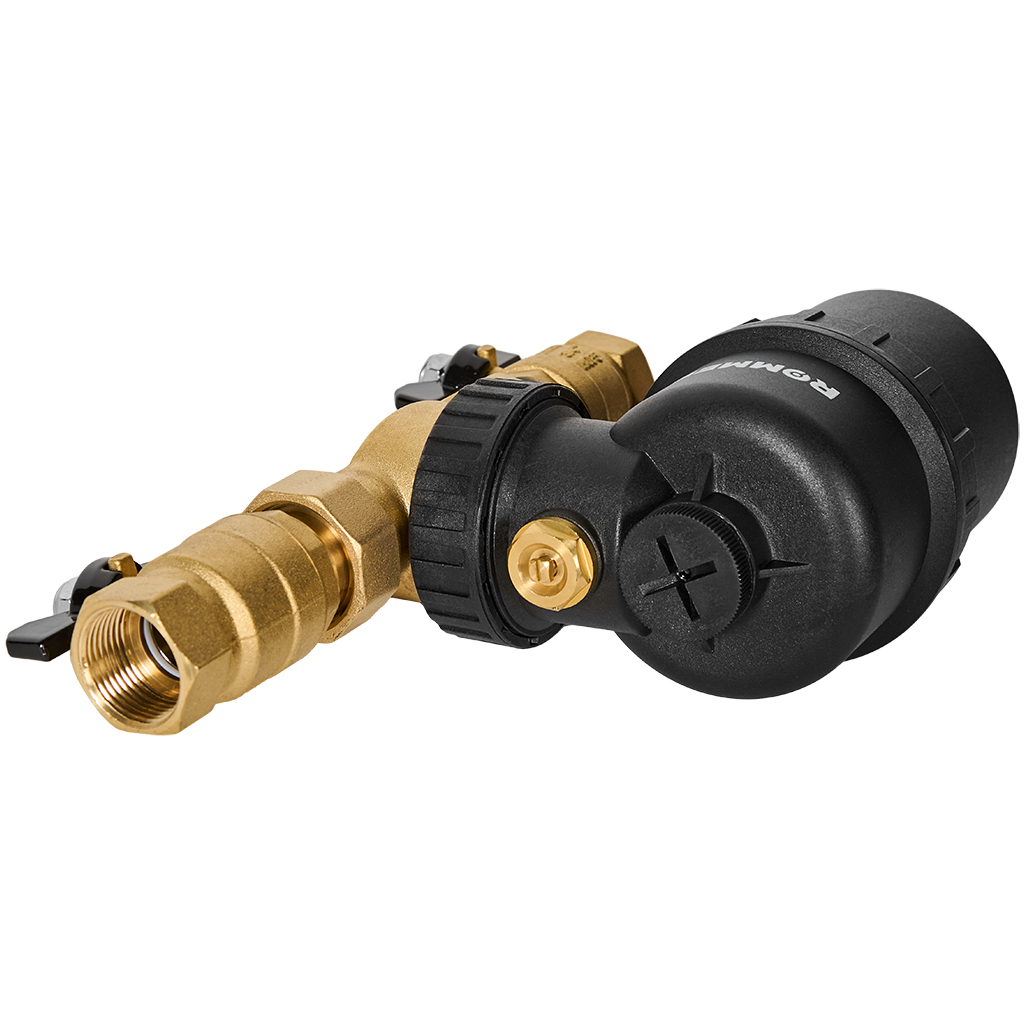

- Поворотный корпус на шаровых кранах — упрощает монтаж и обслуживание, позволяет ориентировать устройство в нужном направлении.
- Композитный корпус (PA66 + GF30%) — легче латунного, устойчив к коррозии и перепадам температуры, не подвержен электрохимической коррозии.
- Корпус сепаратора устанавливают вертикально на обратном трубопроводе, перед циркуляционным насосом. Слив дренажного крана должен быть направлен вниз.
- Направление потока определяют по стрелке на корпусе.
- Перед монтажом систему отключают, дожидаются охлаждения теплоносителя ниже 40 °C и сбрасывают давление.
- В верхней части устройства расположен ручной воздухоотводчик для удаления воздуха из системы.

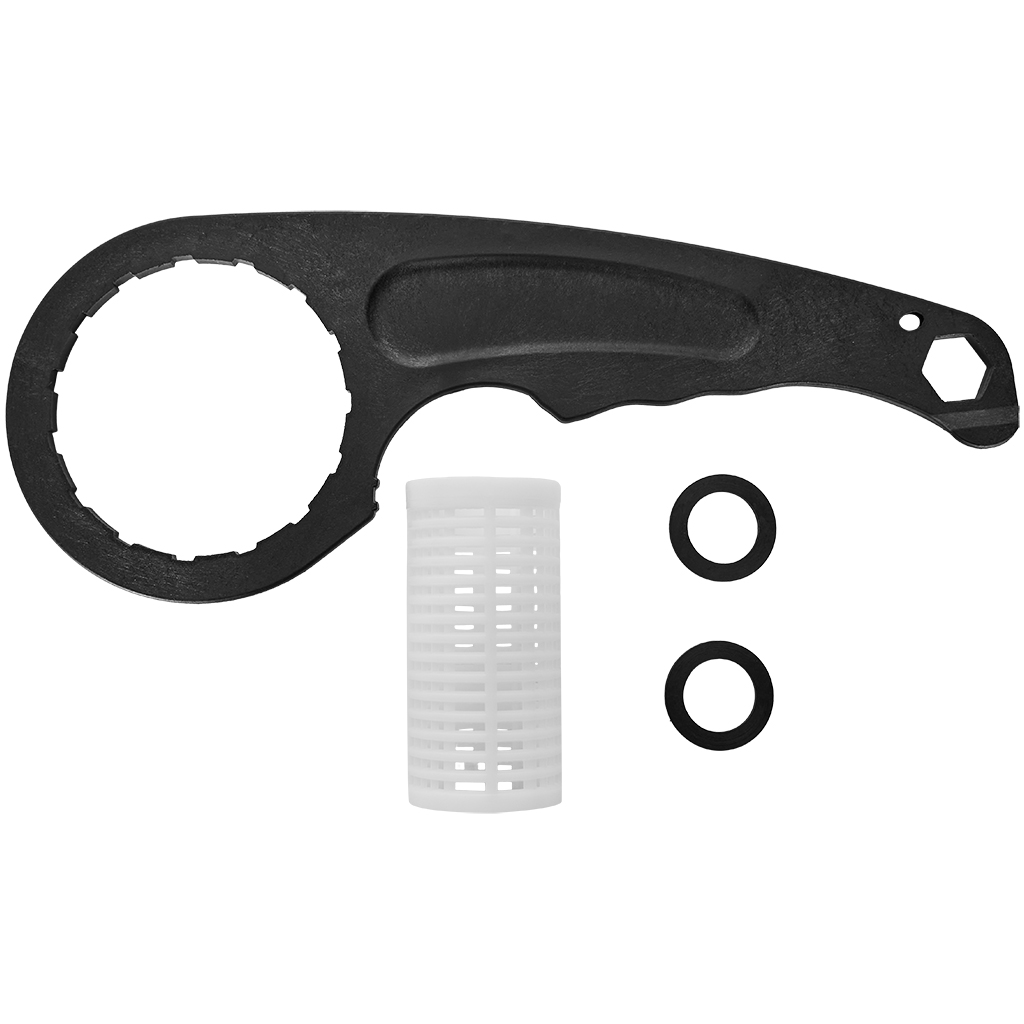

Комплектация
- Корпус сепаратора
- Тройник
- Шаровые краны (2 шт.)
- Накидные гайки с плоскими уплотнениями
- Гаечный ключ (композитный)
- Технический паспорт
Отличия от серии RFW-0080 (латунный корпус)
Серия RFW-0081 — это более мощная линейка: магнитная индукция 12000 Гс против 5500 Гс, максимальное давление 10 бар против 6 бар, рабочая температура до 100 °C против 90 °C, допустимая концентрация гликолей до 50% против 30%. При этом композитный корпус легче латунного и не подвержен коррозии.
