Магнитный сепаратор шлама ROMMER поворотный универсальный НР 1 1/4 корпус- латунь, RFW-0080-255632
Страна производителя
Китай
Бренд
ROMMER
Стандарт подключения, дюйм
1 1/4
Рабочая среда
вода, водный раствор гликолей (до 30 %)
Основной материал
латунь
Магнитная сила, Гаусс (Гс)
5500
Степень фильтрации, мкм
300
Макс. рабочее давление, бар
6
Диапазон рабочей температуры, °С
До 90

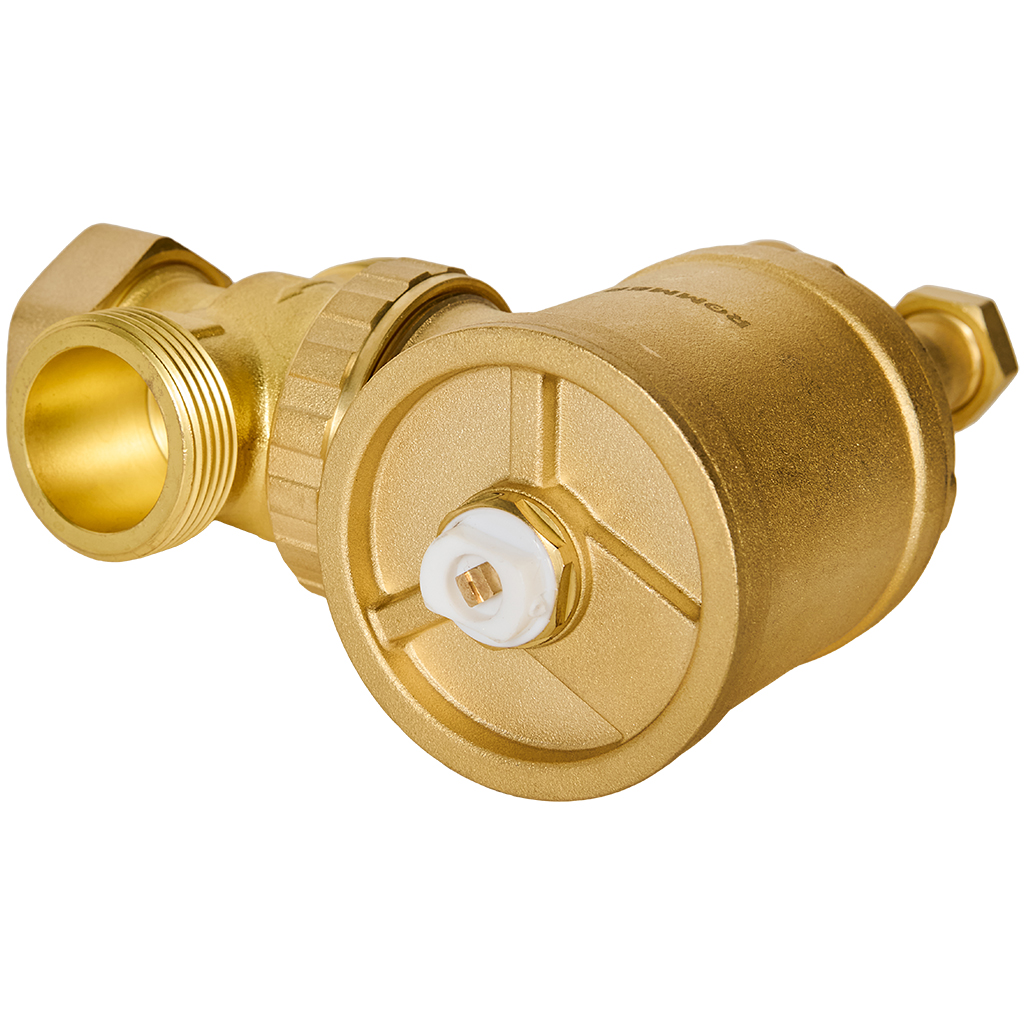

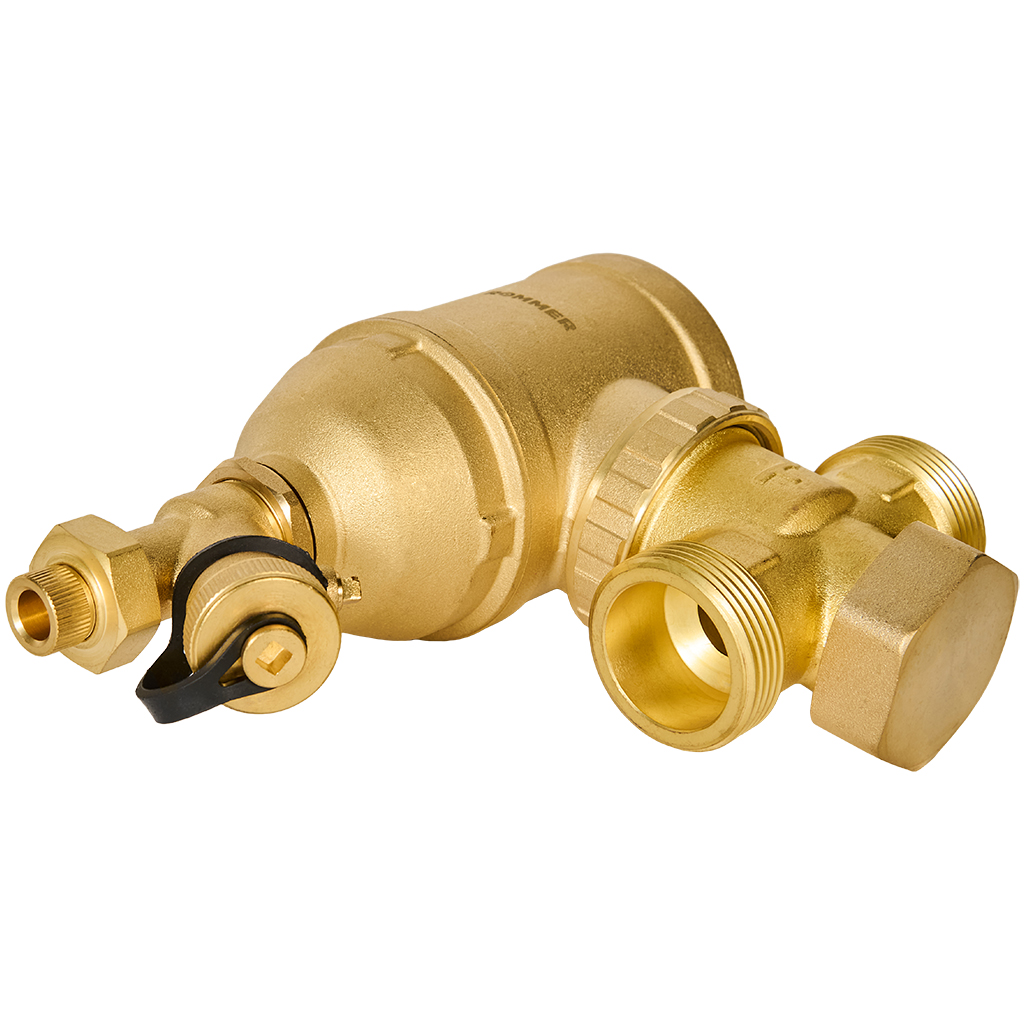

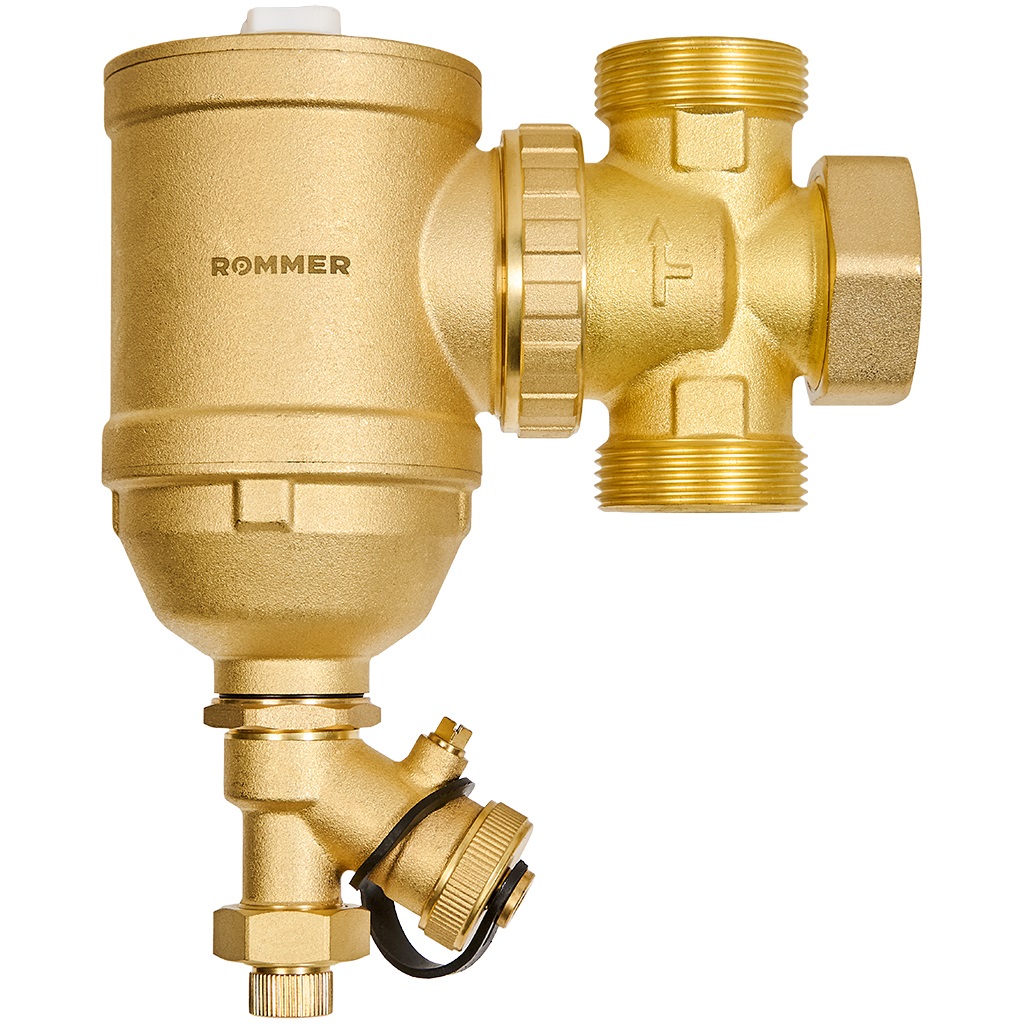

Магнитный сепаратор шлама ROMMER поворотный универсальный НР 1 1/4 корпус- латунь, RFW-0080-255632
Назначение. Удаляет механические примеси — песок, ржавчину, окалину и другие нерастворимые частицы — из систем отопления и охлаждения. Защищает циркуляционные насосы, трубопроводную арматуру, теплообменники и радиаторы от загрязнений. Совмещает в одном корпусе функции грязеотделителя и магнитного фильтра.
Принцип работы
Встроенный магнит (NdFeB) создаёт поле с индукцией 5500 Гс, которое притягивает ферромагнитные частицы (ржавчину). Магнит размещён внутри латунной трубы и не контактирует с водой, не влияет на её состав. Немагнитные примеси (песок, ил) оседают в специальной накопительной камере за счёт изменения скорости и направления потока. Очистка производится через сливной кран: для этого магнит извлекают, а задержанные частицы смывают потоком. Чистку можно выполнять без остановки работы системы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | RFW-0080-255632 |
| Серия | RFW-0080 |
| Тип | Сепаратор шлама магнитный, поворотный |
| Присоединительный размер | 1 1/4″ (DN 32) |
| Тип резьбы | Наружная (НР) |
| Тип присоединения | Резьбовое |
| Материал корпуса | Латунь HPb57-3 |
| Материал уплотнений | EPDM |
| Рабочая среда | Вода, водные растворы гликолей (до 30%) |
| Максимальное рабочее давление | 6 бар |
| Максимальная рабочая температура | 90 °C |
| Магнитная индукция | 5500 Гс |
| Степень фильтрации | 300 мкм |
| Габариты (Д × Ш × В) | 192 × 73 × 160 мм |
| Вес | 2,075 кг |
| Гарантия | 2 года |
| Срок службы | 10 лет |
| Страна производства | Китай |
| Бренд | ROMMER (Россия) |
Особенности конструкции и монтажа
- Поворотный универсальный корпус — можно устанавливать горизонтально, вертикально и под углом, что упрощает монтаж в стеснённых условиях.
- Латунный сплав корпуса — обеспечивает коррозионную стойкость, прочность и долговечность.
- Устанавливают на трубе обратной подачи воды в систему, на всасывающей стороне циркуляционного насоса. При этом основной корпус должен находиться в вертикальном положении.
- Направление потока определяют по стрелке на корпусе.
Отличия от младших моделей серии
| Параметр | 3/4″ (255620) | 1″ (255625) | 1 1/4″ (255632) |
|---|---|---|---|
| DN, мм | 20 | 25 | 32 |
| Длина, мм | 142 | 150 | 192 |
| Высота, мм | 192 | 192 | 160 |
| Вес, кг | ~1,5 | 1,88 | 2,075 |
Остальные параметры — материал корпуса, рабочее давление (6 бар), температура (90 °C), магнитная индукция (5500 Гс), степень фильтрации (300 мкм) — одинаковы для всех типоразмеров серии RFW-0080.
