Поверхностный вихревой насос UNIPUMP QB 80

Поверхностный вихревой насос UNIPUMP QB 80 для водоснабжения

Unipump QB 80 - вихревой поверхностный насос, предназначен для подачи чистой холодной воды из колодцев, открытых водоемов, резервуаров и других источников водоснабжения, глубина которых не превышает 5 метров. Насос имеет небольшие габариты и чаще всего используется там, где необходимо обеспечить значительный напор при малых расходах жидкости.

Области применения Юнипамп QB 80: полив и орошение участков, водоснабжение частного дома, наполнение резервуаров и емкостей, перекачивание жидкостей. Также насос может быть использован в составе автоматической насосной станции для повышения и поддержания давления в системах водоснабжения.

Эксплуатационные ограничения Unipump QB 80:

• Напряжение питания: 1х220В (+6 /-10 %);
• Максимальная высота всасывания: до 5 м;
• Температура перекачиваемой жидкости: от +1 до +35⁰С;
• Температура окружающей среды: от +1 до +40 ⁰С;
• Максимальный размер твердых частиц в перекачиваемой воде: 0,1 мм;
• Максимально допустимое количество примесей в перекачиваемой жидкости: 40 г/м³.

Устройство и эксплуатация Unipump QB 80:

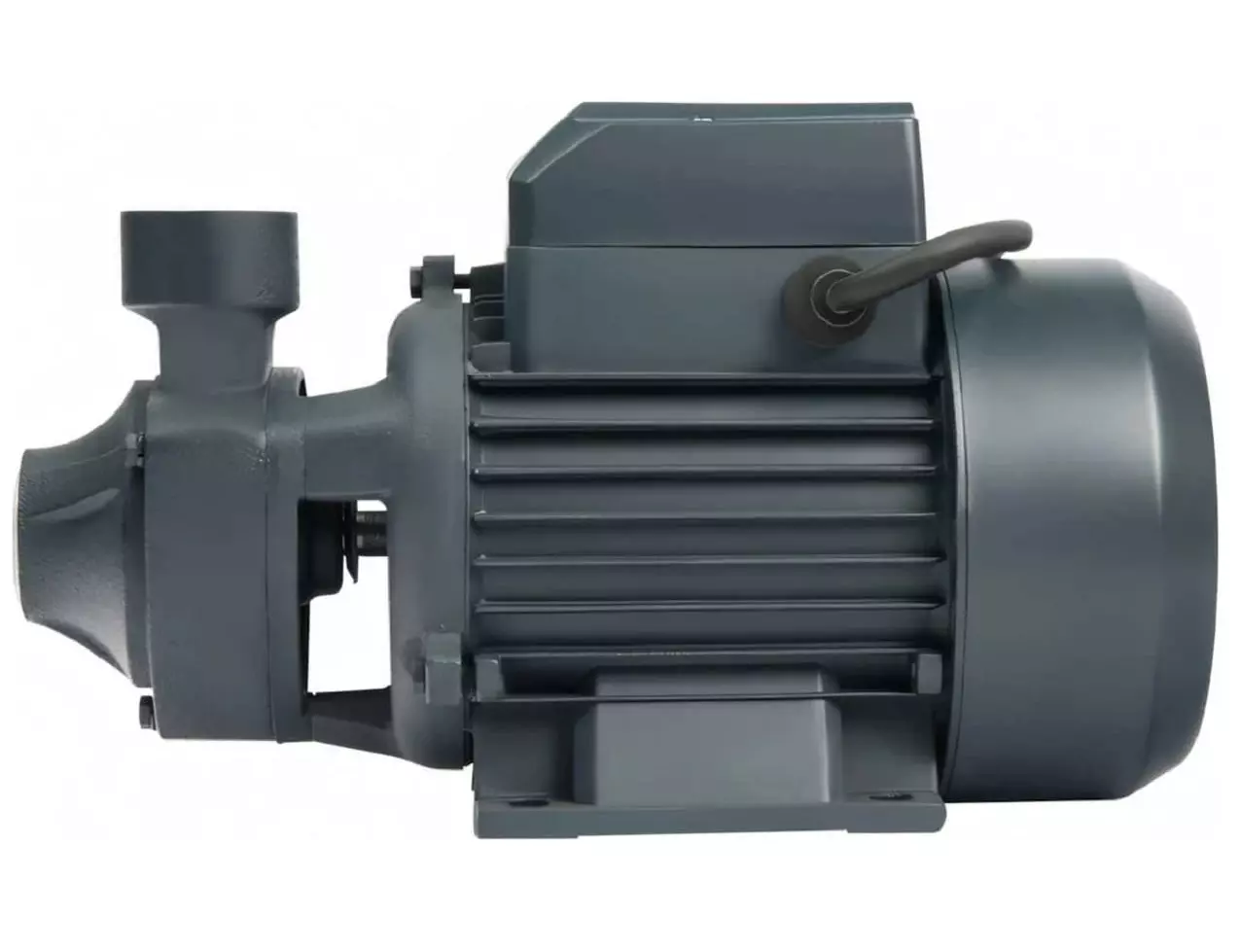

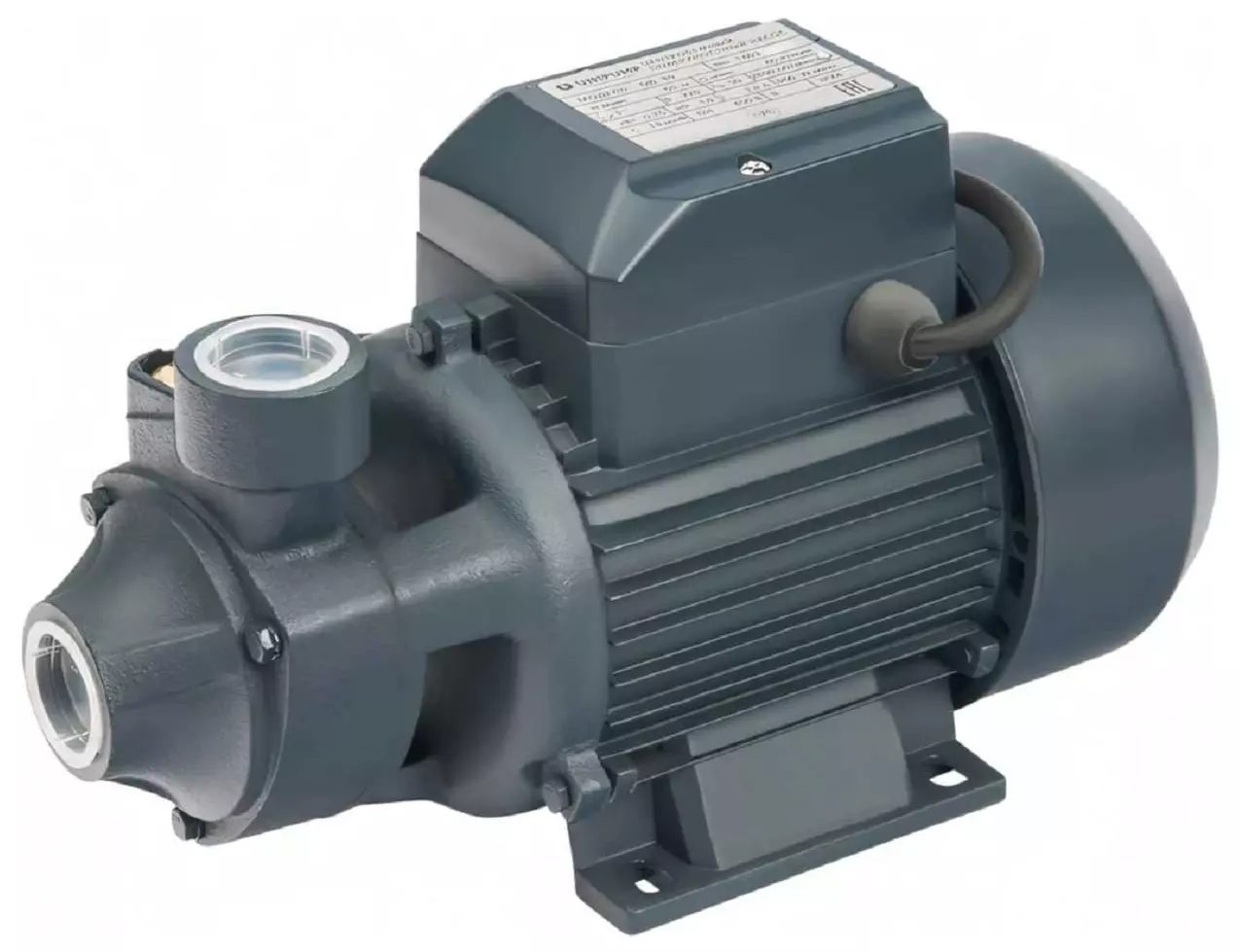

• Поверхностный насос Unipump QB 80 состоит из следующих основных узлов: гидравлической части с рабочим колесом вихревого типа, асинхронного электродвигателя и коммутационной коробки с пусковым конденсатором.

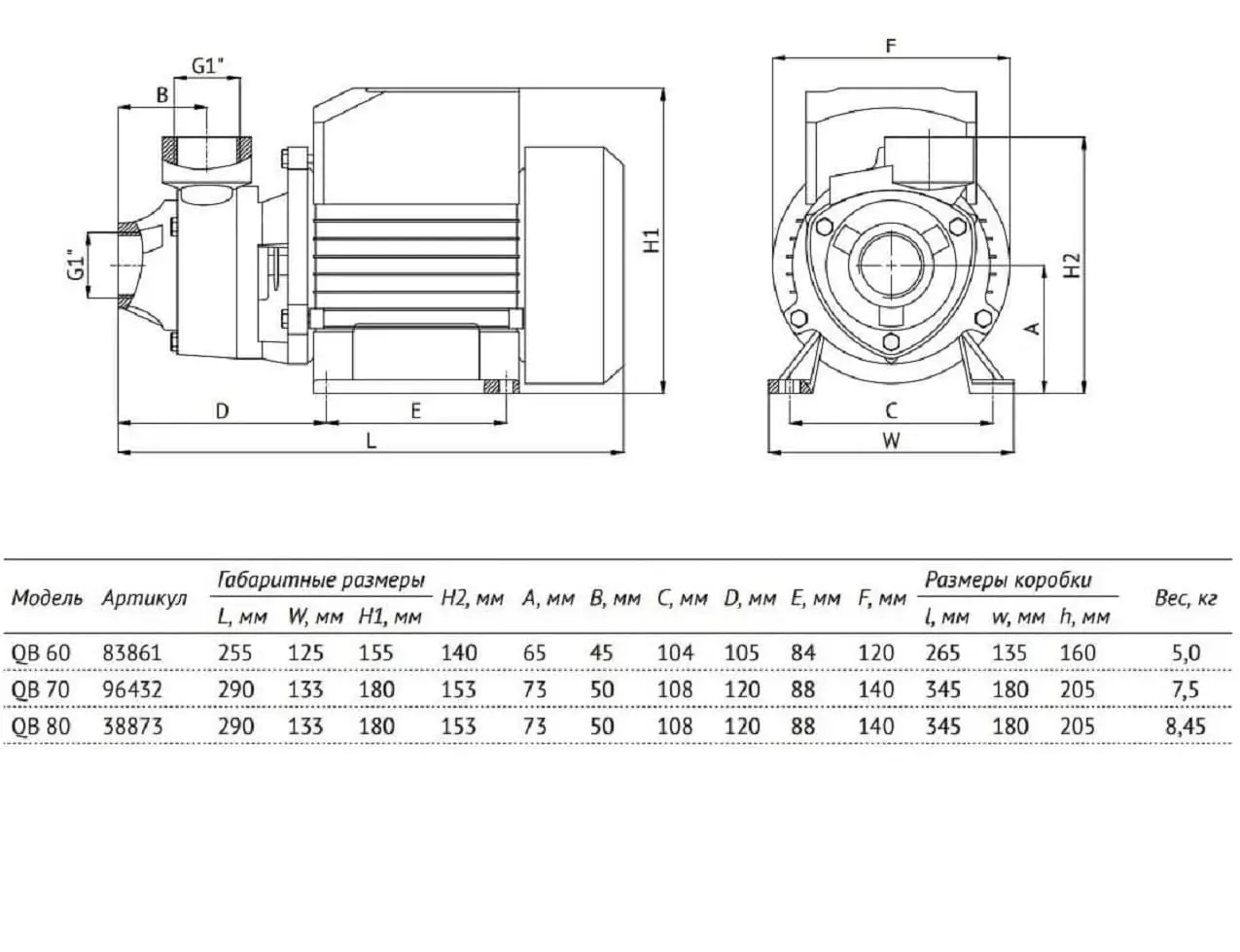

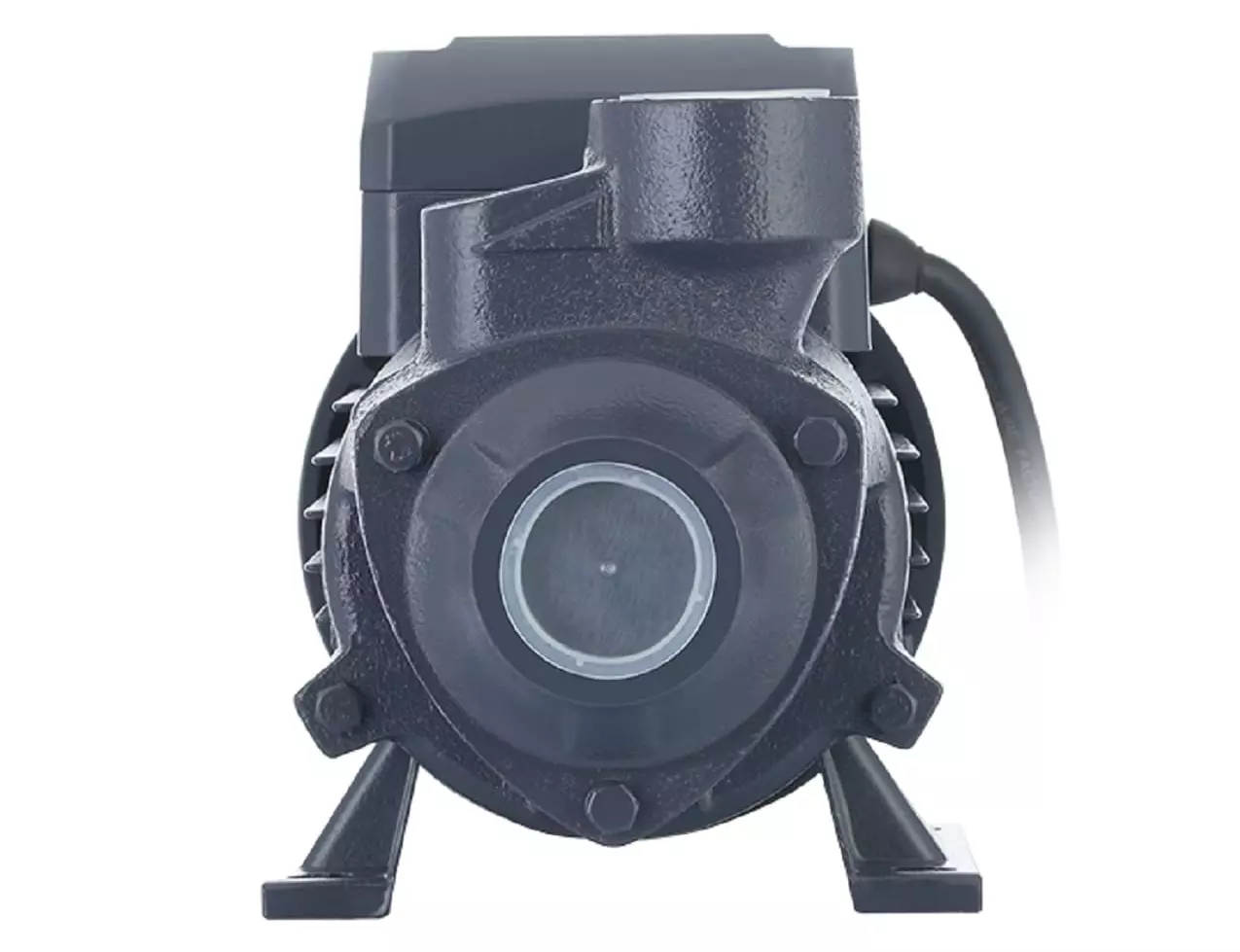

• Корпус насоса выполнен из чугуна. В корпусе насоса имеются входное и выходное резьбовые отверстия размерами 1" для присоединения к всасывающей и напорной магистралям, соответственно, а также отверстие для первоначальной заливки воды.
• Рабочее колесо вихревого типа выполнено из латуни.
• Насос комплектуется электрокабелем длиной 1,7 метра с штепсельной вилкой, сечение 3×0,75 мм².
• Поверхностный вихревой насос перекачивает жидкость посредством преобразования энергии вращения в инерционную энергию протока жидкости. При включении расположенная на валу двигателя крыльчатка (рабочее колесо) начинает вращаться с большой скоростью, создавая необходимое разряжение в камере. Под действием этого разряжения жидкость всасывается через входной патрубок, попадает в специальный концентрический канал и затем поступает под давлением в подающий раструб. Благодаря конструкционным особенностям рабочего колеса, вихревик позволяет эффективно перекачивать не только воду, но и некоторые газожидкостные смеси с содержанием нерастворимых фракций в пределах 0,01—0,02%.
