Насос циркуляционный Wilo TOP-S 80/15 DM PN10 (3х380В; 2,40кВт)

Насос циркуляционный Wilo TOP-S 80/15 DM PN10 (3х380В; 2,40кВт)

Центробежный насос с мокрым ротором: мотор постоянно омывается перекачиваемой жидкостью — за счёт этого снижается трение и уровень шума. Модель применяют в системах отопления, кондиционирования, закрытых контурах охлаждения и промышленных циркуляционных системах.

Ключевые особенности

• Регулировка мощности. Есть три ступени частоты вращения — режим подбирают вручную под задачу.
• Защита двигателя. Встроена защита от перегрева. Для полноценной защиты на всех ступенях можно подключить внешнее устройство отключения (например, SK 602N или SK 622N).
• Защита от коррозии. Корпус имеет катафорезное покрытие (KTL) — оно повышает устойчивость к ржавчине.
• Фланцевое соединение. Номинальный диаметр подключения — DN 80.
• Теплоизоляция. В комплекте есть серийная теплоизоляция.
• Подвод кабеля. Возможен с двух сторон.
• Индикация. У трёхфазных моделей есть контрольная лампа — она помогает проверить правильность направления вращения.

Технические характеристики

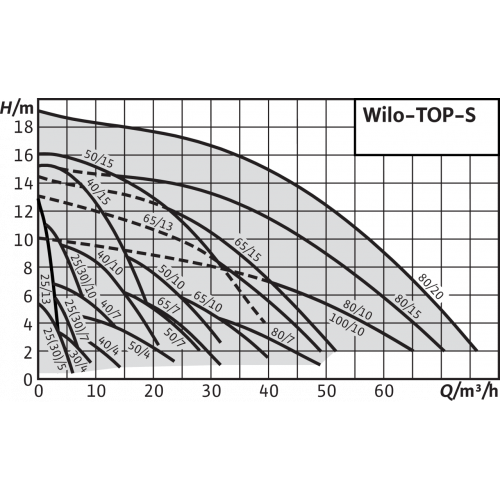

• Максимальный напор: 15 м.
• Максимальный расход: 70 м³/ч.
• Напряжение питания: 3×380 В (диапазон 380–420 В).
• Номинальная мощность (P2): 1,8 кВт.
• Максимальная потребляемая мощность (P1): 2,4 кВт.
• Номинальный ток: 4,85 А (при 3×400 В).
• Частота тока: 50 Гц.
• Частота вращения: 2450 / 2700 / 2900 об/мин (три ступени).
• Максимальное рабочее давление: 10 бар (PN10).
• Температура перекачиваемой жидкости: от −20 °C до +110 °C; кратковременно (до 2 часов) — до +140 °C.
• Класс защиты двигателя: IPX4D.
• Материалы:
  • корпус — серый чугун;
  • рабочее колесо — полипропилен, армированный стекловолокном (PP‑LGF50);
  • вал — нержавеющая сталь (X46Cr13);
  • подшипники — графит, пропитанный синтетической смолой.
• Монтажная длина: 360 мм.
• Вес нетто: 42,1 кг.
• Артикул: 2165546 (также встречается 2080068).
• Страна производства: Германия.
• Гарантия: 24 месяца.

Рекомендации по монтажу и эксплуатации

• Проверьте соответствие фланцевых соединений (DN 80) вашим трубам.
• При подключении удостоверьтесь в правильности направления вращения вала — в этом поможет контрольная лампа.
• Если система работает в сложных условиях (высокая температура, агрессивная среда), обсудите с инженером возможность дополнить систему защитным модулем (например, Wilo‑C).

• Размеры/вес
• Вес, кг
  • 42.1
• Материалы
• Вал насоса
  • Нержавеющая сталь (X46Cr13)
• Корпус насоса
  • Серый чугун (EN-GJL-250)
• Подшипники
  • Полностью из графита
• Рабочее колесо
  • Синтетический материал (полипропилен - 50 GF)
• Данные для заказа
• Вес (брутто), кг
  • 45.7
• Вес (нетто), кг
  • 42.1
• Вид упаковки
  • Картон
• Высота (брутто), мм
  • 460
• Высота (нетто), мм
  • 436
• Длина (брутто), мм
  • 575
• Длина (нетто), мм
  • 360
• Изделие
  • Wilo
• Количество на один слой, шт
  • 4
• Количество на поддон, шт
  • 8
• Номер EAN
  • 4048482638348
• Свойства упаковки
  • Транспортировочная упаковка
• Тип
  • TOP-S 80/15
• Цвет
  • Зелено-черный
• Ширина (брутто), мм
  • 385
• Ширина (нетто), мм
  • 360
• Допустимая перекачиваемая среда (другие среды по запросу)
• Вода систем отопления (согласно VDI 2035)
  • •
• Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)
  • •

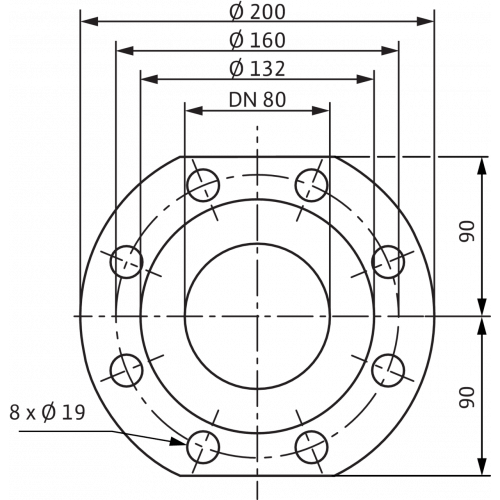

• Подсоединения к трубопроводу
• Габаритная длина l0, мм
  • 360
• Номинальный внутренний диаметр фланца
  • DN 80
• Фланец
  • Фланец PN16 (согласно EN 1092-2)
• Допустимая область применения
• Диапазон температур при макс. температуре окружающей среды +40 ,°C
  • -20 до +110 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110)
• Макс. допустимое рабочее давление Pmax, бар
  • 10
• Мотор/электроника
• Защита электродвигателя
  • Опция – устройство отключения SK 602N/622N
• Класс изоляции
  • H
• Номинальная мощность электродвигателя P2, Вт
  • 1800
• Подключение к сети
  • 3~400/230 В, 50 Гц
• Помехозащищенность
  • EN 61000-6-2
• Потребляемая мощность P1,Вт
  • 1680 / 2000 / 2400
• Резьбовой ввод для кабеля PG
  • 2x13,5
• Создаваемые помехи
  • EN 61000-6-3
• Степень защиты
  • IP X4D
• Ток при 3~400 В I, А
  • 3,25 / 3,63 / 4,85
• Частота вращения N, об/мин
  • 2450 / 2700 / 2900
• Электромагнитная совместимость
  • EN 61800-3
• Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды
• Минимальное давление на входе при температурах жидкости 50/95 /110/130°C, м
  • 9 / 18 / 23 / 0
