Насос циркуляционный Wilo TOP-S 65/10 DM PN6/10 (3х380В; 0,45кВт)

Насос циркуляционный Wilo TOP-S 65/10 DM PN6/10 (3х380В; 0,45кВт) Артикул: 2165537

Назначение

Насос применяют для принудительной циркуляции теплоносителя в инженерных системах:

• системы водяного отопления;
• системы кондиционирования;
• закрытые контуры охлаждения технологического оборудования;
• промышленные циркуляционные системы.

Подходит для перекачивания чистой воды и водогликолевых смесей (например, в системах антиобледенения). Если доля гликоля превышает 20 %, нужно отдельно проверить рабочие характеристики под конкретную концентрацию. Насос не предназначен для питьевой воды или пищевых сред из‑за особенностей материалов конструкции.

Конструкция и принцип работы

Модель выполнена по схеме с мокрым ротором: двигатель непрерывно омывается перекачиваемой жидкостью — за счёт этого происходит его охлаждение. Это снижает трение, уменьшает уровень шума и исключает необходимость регулярного обслуживания уплотнений. Тип конструкции — центробежный.

Материалы

• Корпус: серый чугун (EN‑GJL‑250) с катафорезным покрытием (KTL) — защищает от коррозии, в том числе при образовании конденсата.
• Рабочее колесо: полипропилен, армированный стекловолокном (PP‑LGF50).
• Вал: нержавеющая сталь (X46Cr13).
• Подшипники: графит.

Технические характеристики

• Максимальный напор: 8 м.
• Максимальный расход: 40 м³/ч.
• Напряжение питания: 3~380 В, 50 Гц.
• Номинальная мощность (P2): 0,45 кВт.
• Потребляемая мощность (P1): 470 / 630 / 845 Вт (зависит от выбранной ступени частоты вращения).
• Номинальный ток: при 3~380 В — 0,83 / 1,10 / 1,67 А (в зависимости от ступени).
• Частота вращения: 1950 / 2250 / 2650 об/мин (три ступени — ручная регулировка мощности).
• Класс защиты двигателя: IPX4D — допускает установку во влажных технических помещениях.
• Диапазон температур перекачиваемой жидкости: от –20 до +130 °C; кратковременно (до 2 часов) — до +140 °C. При использовании с защитным модулем Wilo‑C верхний предел снижается до +110 °C.
• Максимальное рабочее давление: 10 бар.

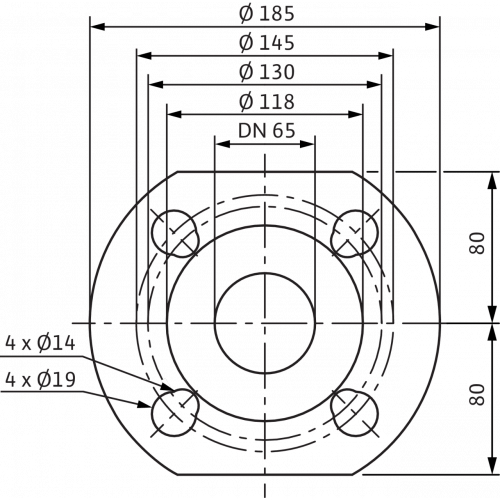

• Номинальный диаметр фланца (DN): 65.
• Фланец: комбинированный PN6/10 (соответствует фланцу PN 16 по EN 1092‑2).
• Монтажная длина: 340 мм.
• Вес нетто: 21 кг.
• Кабельный ввод: 2×13,5.

Управление и функции

• Ручная регулировка мощности: три ступени частоты вращения для подстройки под нагрузку системы.
• Защита двигателя: есть встроенная защита от перегрева. Для полной защиты (автоматического отключения при перегрузках) можно дополнительно подключить внешнее устройство — SK 602N или SK 622N.
• Индикация: индикация выбранной ступени частоты вращения; для трёхфазных моделей — контрольная лампа направления вращения.
• Режим работы с двумя насосами: возможна организация схемы «основной/резервный» или параллельной работы сдвоенных насосов. Для автоматического переключения при неисправности нужен внешний прибор управления.
• Подводка кабеля: возможна с двух сторон — удобно при монтаже в стеснённых условиях.

Комплект поставки

В поставку входят:

• насос в сборе;
• теплоизоляция;
• уплотнения для фланцевого соединения;
• подкладные шайбы фланцевых болтов (для DN 65);
• инструкция по монтажу и эксплуатации.

Рекомендации по эксплуатации

• Учитывайте минимальное давление на входе в зависимости от температуры жидкости — это поможет избежать кавитации.
• При использовании с защитным модулем Wilo‑C соблюдайте ограничение по максимальной температуре (+110 °C).

• Размеры/вес
• Вес, кг
  • 21
• Материалы
• Вал насоса
  • Нержавеющая сталь (X46Cr13)
• Корпус насоса
  • Серый чугун (EN-GJL-250)
• Подшипники
  • Полностью из графита
• Рабочее колесо
  • Синтетический материал (полипропилен - 50 GF)
• Данные для заказа
• Вес (брутто), кг
  • 23.3
• Вес (нетто), кг
  • 21
• Вид упаковки
  • Картон
• Высота (брутто), мм
  • 385
• Высота (нетто), мм
  • 338
• Длина (брутто), мм
  • 470
• Длина (нетто), мм
  • 340
• Изделие
  • Wilo
• Количество на один слой, шт
  • 4
• Количество на поддон, шт
  • 12
• Номер EAN
  • 4048482638256
• Свойства упаковки
  • Транспортировочная упаковка
• Тип
  • TOP-S 65/10
• Цвет
  • Зелено-черный
• Ширина (брутто), мм
  • 320
• Ширина (нетто), мм
  • 264
• Допустимая перекачиваемая среда (другие среды по запросу)
• Вода систем отопления (согласно VDI 2035)
  • •
• Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)
  • •
• Подсоединения к трубопроводу
• Габаритная длина l0, мм
  • 340
• Номинальный внутренний диаметр фланца
  • DN 65
• Фланец
  • Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2)
• Допустимая область применения
• Диапазон температур при макс. температуре окружающей среды +40 ,°C
  • -20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110)
• Макс. допустимое рабочее давление Pmax, бар
  • 6/10
• Мотор/электроника
• Защита электродвигателя
  • Опция – устройство отключения SK 602N/622N
• Класс изоляции
  • H
• Номинальная мощность электродвигателя P2, Вт
  • 450
• Подключение к сети
  • 3~400/230 В, 50 Гц
• Помехозащищенность
  • EN 61000-6-2
• Потребляемая мощность P1,Вт
  • 470 / 630 / 845
• Резьбовой ввод для кабеля PG
  • 2x13,5
• Создаваемые помехи
  • EN 61000-6-3
• Степень защиты
  • IP X4D
• Ток при 3~230 В I, А
  • 1,44 / 1,91 / 2,89
• Ток при 3~400 В I, А
  • 0,83 / 1,10 / 1,67
• Частота вращения N, об/мин
  • 1950 / 2250 / 2650
• Электромагнитная совместимость
  • EN 61800-3
• Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды
• Минимальное давление на входе при температурах жидкости 50/95 /110/130°C, м
  • 3 / 10 / 16 / 29
