Насос циркуляционный Wilo TOP-S 50/7 DM PN6/10 (3х380В; 0,35кВт)

Насос циркуляционный Wilo TOP-S 50/7 DM PN6/10 (3х380В; 0,35кВт)

Центробежный насос с мокрым ротором: мотор постоянно омывается перекачиваемой жидкостью. Это снижает механическое трение, уровень шума и не требует внешних систем охлаждения и смазки. Модель применяют в системах водяного отопления, кондиционирования, закрытых контурах охлаждения и промышленных циркуляционных системах.

Ключевые особенности

• Ручная регулировка мощности. Есть три ступени частоты вращения — можно подобрать оптимальный режим работы. Переключение выполняется непосредственно на клеммной коробке.
• Защита двигателя. Для трёхфазных моделей предусмотрена контрольная лампа направления вращения (чтобы убедиться в правильности подключения). Также есть защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт). Для полной защиты на всех ступенях рекомендуется подключить внешнее устройство отключения (например, SK 602N или SK 622N).
• Защита от коррозии. Корпус из серого чугуна (EN‑GJL‑250) имеет катафорезное покрытие (KTL), сверху дополнительно нанесён лаковый слой. Такая двойная защита предотвращает коррозию, в том числе при образовании конденсата.
• Подключение к трубопроводу. Фланцевое соединение. Используется комбинированный фланец PN6/PN10 (соответствует фланцу PN16 по EN 1092‑2), который совместим с ответными фланцами PN6 и PN16. Номинальный внутренний диаметр — DN 50.
• Теплоизоляция. В комплект входит теплоизоляционный кожух (состоит из двух частей) — он помогает снизить теплопотери.
• Электроподключение. Трёхфазная сеть 3×380 В, 50 Гц. Также насос работает при 3×230 В — для этого потребуется опциональный штекер переключения. Кабельный ввод возможен с двух сторон.
• Класс защиты двигателя: IPX4D.

Технические характеристики

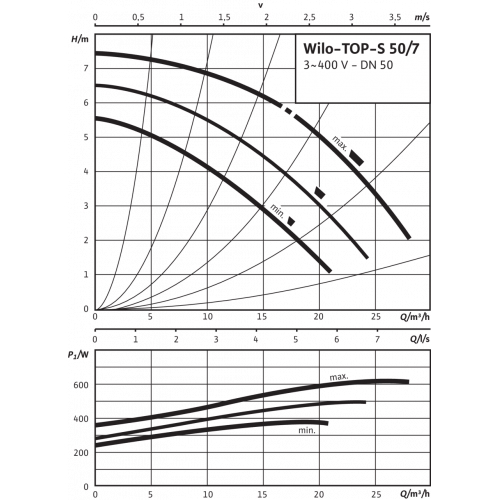

• Максимальный напор: 7 м.
• Максимальный расход: около 28 м³/ч.
• Максимальное рабочее давление: 10 бар (PN 6/10).
• Температура перекачиваемой жидкости: от −20 °C до +130 °C. Кратковременно (до 2 часов) — до +140 °C. Если используется защитный модуль Wilo‑C, верхний предел снижается до +110 °C.
• Номинальная мощность (P2): 0,35 кВт (350 Вт).
• Потребляемая мощность (P1): зависит от ступени скорости — примерно 375 / 470 / 610 Вт.
• Частота вращения: 2150 / 2450 / 2800 об/мин (соответствует трём ступеням).
• Номинальный ток: при 3×400 В — 0,66 / 0,83 / 1,19 А; при 3×230 В — 1,14 / 1,43 / 2,06 А.
• Монтажная длина: 280 мм.
• Вес нетто: около 16,6 кг.
• Артикул: 2165530.
• Страна производства: Германия.
• Гарантия: 2 года.

Материалы

• Корпус: серый чугун (EN‑GJL‑250) с катафорезным покрытием и лаковым слоем.
• Рабочее колесо: полипропилен, армированный стекловолокном (PP‑LGF50).
• Вал: нержавеющая сталь (X46Cr13).
• Подшипники: полностью из графита.

Комплектация

• насос в сборе;
• теплоизоляционный кожух (две части);
• подкладные шайбы фланцевых болтов;
• уплотнения для герметичного соединения;
• инструкция по монтажу и эксплуатации.

Рекомендации по монтажу и эксплуатации

• Перед монтажом проверьте соответствие фланцевого соединения вашим трубам.
• При подключении убедитесь в правильности направления вращения вала (индицируется контрольной лампой).
• Если система работает в сложных условиях (высокая температура, агрессивная среда), дополнительно рассмотрите использование защитного модуля Wilo‑C.
• Учитывайте минимальное давление на входе в зависимости от температуры жидкости, чтобы избежать кавитации.
• При использовании водогликолевой смеси (например, для антифризов) следите за пропорцией: при доле гликоля более 20 % рекомендуется дополнительно проверить рабочие характеристики насоса.

• Размеры/вес
• Вес, кг
  • 16.6
• Материалы
• Вал насоса
  • Нержавеющая сталь (X46Cr13)
• Корпус насоса
  • Серый чугун (EN-GJL-250)
• Подшипники
  • Полностью из графита
• Рабочее колесо
  • Синтетический материал (полипропилен - 50 GF)
• Данные для заказа
• Вес (брутто), кг
  • 17.8
• Вес (нетто), кг
  • 16.6
• Вид упаковки
  • Картон
• Высота (брутто), мм
  • 290
• Высота (нетто), мм
  • 321
• Длина (брутто), мм
  • 430
• Длина (нетто), мм
  • 280
• Изделие
  • Wilo
• Количество на один слой, шт
  • 7
• Количество на поддон, шт
  • 28
• Номер EAN
  • 4048482638188
• Свойства упаковки
  • Транспортировочная упаковка
• Тип
  • TOP-S 50/7
• Цвет
  • Зелено-черный
• Ширина (брутто), мм
  • 230
• Ширина (нетто), мм
  • 250
• Допустимая перекачиваемая среда (другие среды по запросу)
• Вода систем отопления (согласно VDI 2035)
  • •
• Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)
  • •
• Подсоединения к трубопроводу
• Габаритная длина l0, мм
  • 280
• Номинальный внутренний диаметр фланца
  • DN 50
• Фланец
  • Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2)
• Допустимая область применения
• Диапазон температур при макс. температуре окружающей среды +40 ,°C
  • -20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110)
• Макс. допустимое рабочее давление Pmax, бар
  • 6/10
• Мотор/электроника
• Защита электродвигателя
  • Опция – устройство отключения SK 602N/622N
• Класс изоляции
  • H
• Номинальная мощность электродвигателя P2, Вт
  • 350
• Подключение к сети
  • 3~400/230 В, 50 Гц
• Помехозащищенность
  • EN 61000-6-2
• Потребляемая мощность P1,Вт
  • 375 / 470 / 610
• Резьбовой ввод для кабеля PG
  • 2x13,5
• Создаваемые помехи
  • EN 61000-6-3
• Степень защиты
  • IP X4D
• Ток при 3~230 В I, А
  • 1,14 / 1,43 / 2,06
• Ток при 3~400 В I, А
  • 0,66 / 0,83 / 1,19
• Частота вращения N, об/мин
  • 2150 / 2450 / 2800
• Электромагнитная совместимость
  • EN 61800-3
• Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды
• Минимальное давление на входе при температурах жидкости 50/95 /110/130°C, м
  • 3 / 10 / 16 / 29
