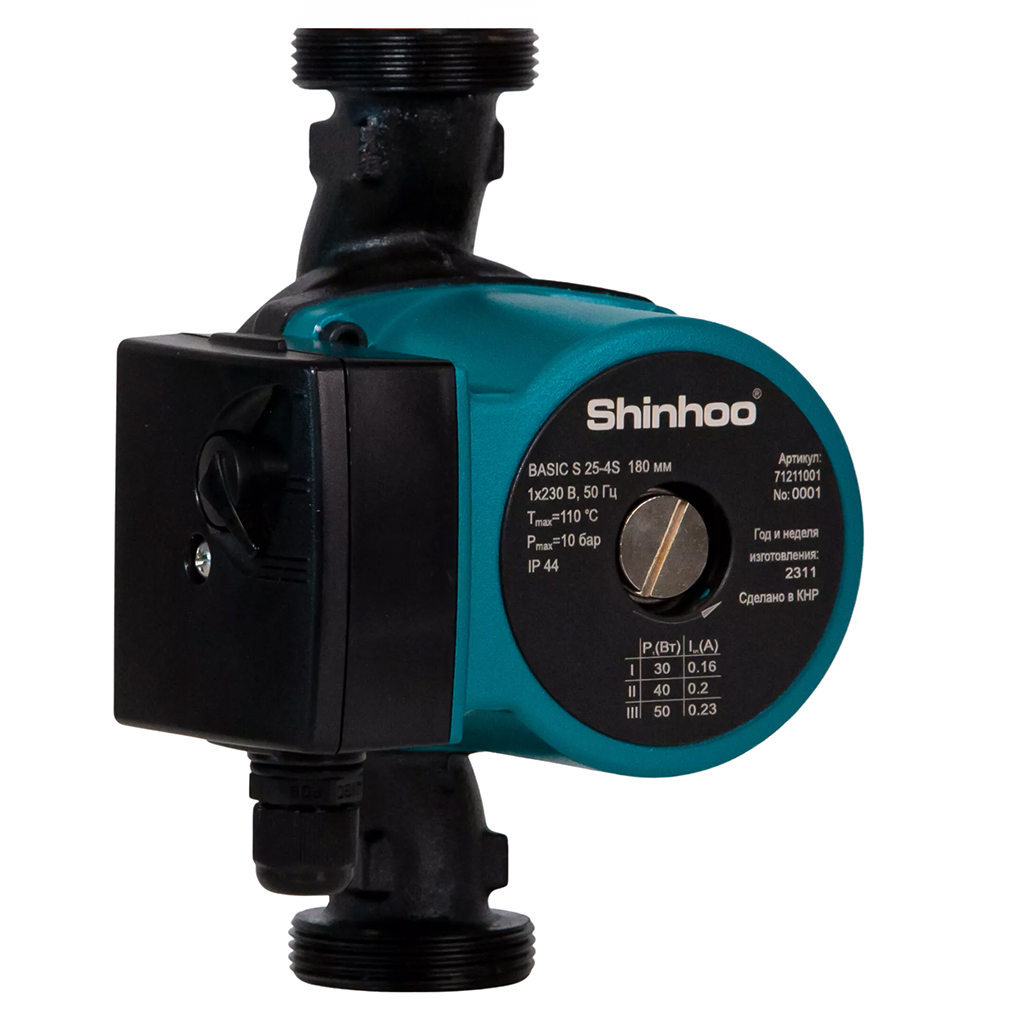

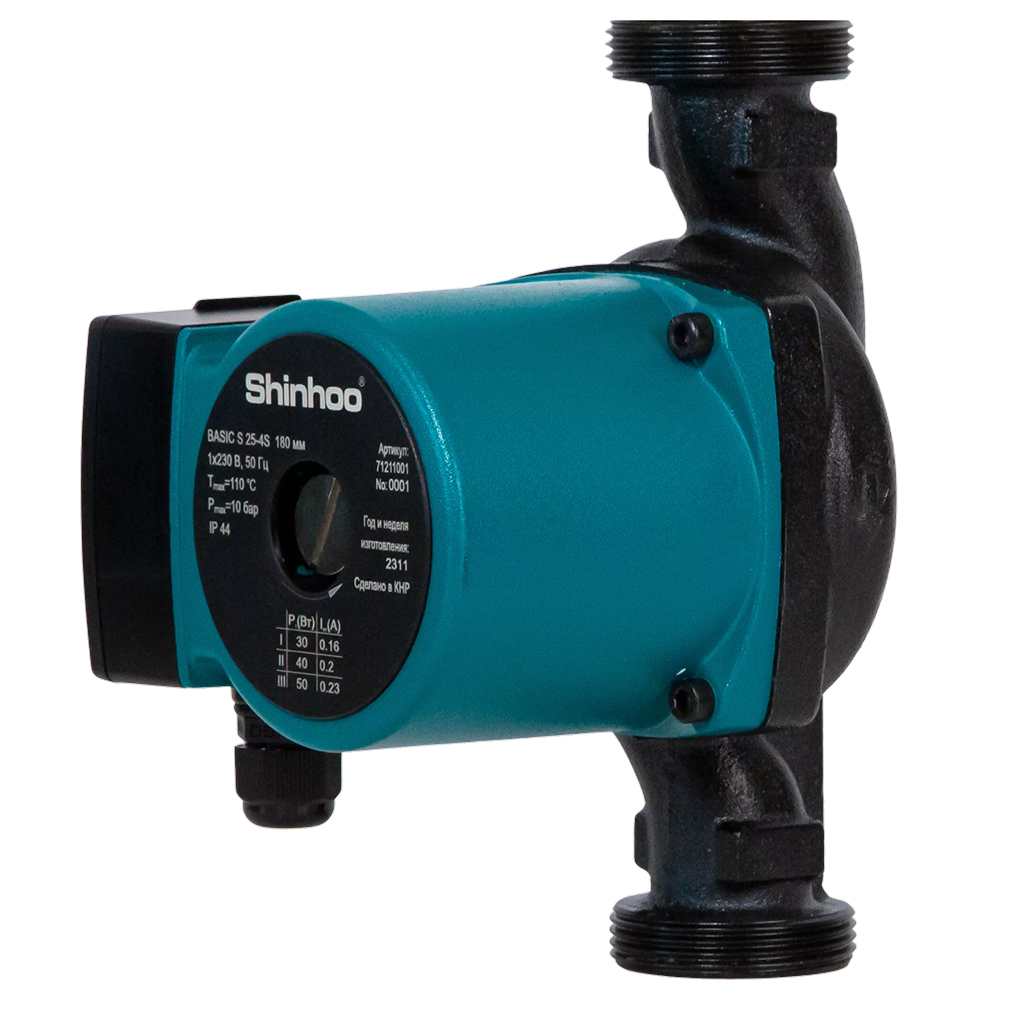

Циркуляционный насос SHINHOO BASIC S 32-4S 180

Циркуляционный насос Shinhoo BASIC S 32-4S 180 1×230V (арт. 71211004)

Классический трёхскоростной циркуляционный насос с мокрым ротором — предназначен для циркуляции воды или гликольсодержащих жидкостей в системах отопления и горячего водоснабжения. Серия BASIC S — базовая линейка бренда Shinhoo, отличающаяся простотой конструкции, надёжностью и доступной ценой. Модель 32-4S отличается от остальных в серии увеличенным диаметром подключения (G 2″, DN 32) — это позволяет использовать её в системах с большей пропускной способностью. Энергоэффективность класса B.

Сфера применения

• одно- и двухтрубные системы радиаторного отопления;
• контуры «тёплый пол»;
• смесительные контуры больших систем отопления;
• системы горячего водоснабжения;
• малые контуры охлаждения и кондиционирования;
• перекачка воды и растворов на основе гликоля (до 50%).

Технические характеристики

• Максимальный напор: 4,4 м
• Максимальный расход: 4 м³/ч (номинальный — 2,8 м³/ч)
• Монтажная длина: 180 мм
• Подключение (вход/выход): G 2″ (резьбовое), DN 32
• Напряжение питания: 1×230 В, 50 Гц
• Потребляемая мощность: 30 / 40 / 50 Вт (3 скорости)
• Номинальный ток: 0,16 / 0,20 / 0,23 А
• Количество скоростей: 3 (переключатель на корпусе)
• Частота вращения: 2850 об/мин
• Максимальное рабочее давление: 10 бар (1,0 МПа)
• Температура перекачиваемой жидкости: от +2 °C до +110 °C
• Температура окружающей среды: от 0 °C до +40 °C
• Температура хранения: от −30 °C до +55 °C
• Уровень шума: до 43–45 дБ
• Класс защиты: IP44
• Класс изоляции: H
• Класс энергоэффективности: B
• Вес: 2,7 кг (по данным ETM), до 3,5 кг (по данным Ozon)
• Габариты (Д×Ш×В): 130×130×180 мм
• Срок службы: 10 лет
• Гарантия: 3 года (38 месяцев у части дилеров, 1 год на Ozon)

Конструктивные особенности

• Мокрый ротор — ротор изолирован от статора герметичной гильзой; насос и электродвигатель образуют единый узел без уплотнений вала, применяются всего две уплотнительные прокладки.
• Подшипники смазываются перекачиваемой жидкостью — не требуют отдельного обслуживания.
• Корпус из чугуна с катафорезным покрытием — антикоррозионная защита проточной части, повышенная износостойкость.
• Рабочее колесо из композита PES/PP — устойчиво к тепловым нагрузкам, не подвержено коррозии.
• Вал и радиальные подшипники из керамики — высокий ресурс, устойчивость к налипанию окалины.
• Трёхскоростной переключатель — позволяет подобрать оптимальный режим, снижает шум от терморегулирующих клапанов и экономит электроэнергию.
• Термовыключатель, встроенный в статор — защита от перегрева двигателя.
• Увеличенный диаметр подключения (G 2″) — для систем с большей пропускной способностью по сравнению с моделями DN 25.
• Сертифицирован для питьевой воды.

Режимы работы

Управление — ручной переключатель на корпусе, три фиксированные скорости:

1. Скорость I (мин.) — 30 Вт / 0,16 А — для систем с низким гидравлическим сопротивлением.
2. Скорость II (средн.) — 40 Вт / 0,20 А — универсальный режим.
3. Скорость III (макс.) — 50 Вт / 0,23 А — для систем с высоким сопротивлением или при пиковых нагрузках.

Частотное регулирование и автоматический режим не поддерживаются (в отличие от серии MASTER S).

Перекачиваемые среды

• чистые, невязкие, неагрессивные и невзрывоопасные жидкости без твёрдых включений или волокон;
• охлаждающие жидкости без содержания минеральных масел;
• умягчённая вода;
• водные растворы гликолей (до 50%).

Монтаж

• установка: горизонтальная или вертикальная (вал всегда горизонтально);
• направление потока указано стрелкой на корпусе;
• температура жидкости должна быть выше температуры окружающей среды — для предотвращения образования конденсата в статоре;
• при установке необходимо обеспечить доступ для обслуживания.

Комплектация

• насос BASIC S 32-4S 180;
• латунные гайки — 2 шт. (с прокладками);
• инструкция по монтажу и эксплуатации.

Производитель

Shinhoo — китайский бренд насосного оборудования, основанный в 1994 году. Страна производства — Китай.

Аналог

Насос является аналогом Grundfos UPS 32-40 180 — по заявлению продавцов, полностью совместим по монтажным размерам и характеристикам.
