Циркуляционный насос SHINHOO BASIC 32-12F 220

Циркуляционный насос Shinhoo BASIC 32-12F 220 1×230V (арт. 71221002)

Трёхскоростной циркуляционный насос с мокрым ротором и фланцевым присоединением — предназначен для циркуляции воды или гликольсодержащих жидкостей в системах отопления и кондиционирования. Серия BASIC — промышленная линейка бренда Shinhoo, отличающаяся фланцевым типом подключения. Модель 32-12F — самая мощная во всей линейке BASIC: напор до 12 м, расход до 10 м³/ч, монтажная длина 220 мм. Энергоэффективность класса B.

Внимание: модель снята с производства. Прямая замена — BASIC PRO 32-12SF (арт. 71241004), трёхскоростная, фланцевая, монтажная длина 220 мм.

Сфера применения

• одно- и двухтрубные системы радиаторного отопления;
• контуры «тёплый пол»;
• смесительные контуры больших систем отопления;
• системы кондиционирования и охлаждения;
• циркуляция холодной и горячей воды;
• перекачка воды и растворов на основе гликоля (до 50%).

Технические характеристики

• Максимальный напор: 12 м
• Максимальный расход: 10 м³/ч (167 л/мин)
• Монтажная длина: 220 мм
• Тип присоединения: фланцевое, DN 32 (PN10)
• Напряжение питания: 1×230 В, 50 Гц
• Потребляемая мощность: 440 / 460 / 500 Вт (3 скорости)
• Номинальный ток: 2,0 / 2,1 / 2,2 А
• Количество скоростей: 3 (переключатель на корпусе)
• Частота вращения: 2850 об/мин
• Максимальное рабочее давление: 10 бар (1,0 МПа)
• Температура перекачиваемой жидкости: от +2 °C до +110 °C
• Температура окружающей среды: от 0 °C до +40 °C
• Температура хранения: от −30 °C до +55 °C
• Уровень шума: до 50 дБ
• Класс защиты: IP44
• Класс изоляции: H
• Класс энергоэффективности: B
• Вес нетто: ~8,4 кг

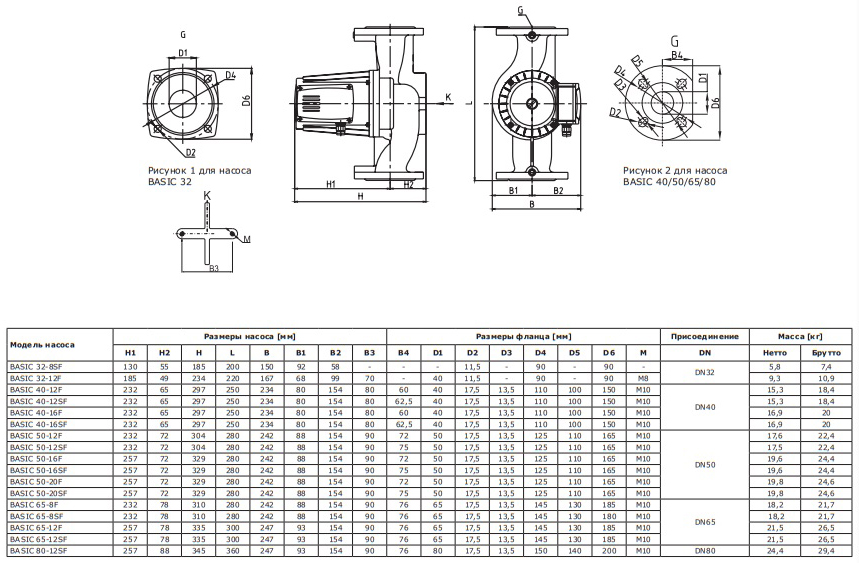

• Габариты (Д×Ш×В): 220×170×240 мм (примерно)
• Срок службы: 10 лет
• Гарантия: 26 месяцев от даты производства

Конструктивные особенности

• Мокрый ротор — ротор изолирован от статора герметичной гильзой; насос и электродвигатель образуют единый узел без уплотнений вала.
• Подшипники смазываются перекачиваемой жидкостью — не требуют отдельного обслуживания.
• Фланцевое присоединение (DN 32, PN10) — надёжное соединение для систем с большим расходом и давлением; ответные фланцы входят в комплект.
• Корпус из чугуна с катафорезным (нанокерамическим) покрытием — антикоррозионная защита проточной части, повышенная износостойкость.
• Рабочее колесо из композита PES/PP — устойчиво к тепловым нагрузкам, не подвержено коррозии.
• Вал из керамики — высокий ресурс, устойчивость к налипанию окалины.
• Трёхскоростной переключатель — позволяет подобрать оптимальный режим, снижает шум от терморегулирующих клапанов и экономит электроэнергию.
• Термовыключатель, встроенный в статор — защита от перегрева двигателя (для моделей от 300 Вт).
• Требуется внешняя защита электродвигателя — подключение через внешний контактор.
• Сертифицирован для питьевой воды.

Режимы работы

Управление — ручной переключатель на корпусе, три фиксированные скорости:

1. Скорость I (мин.) — 440 Вт / 2,0 А — для систем с низким гидравлическим сопротивлением.
2. Скорость II (средн.) — 460 Вт / 2,1 А — универсальный режим.
3. Скорость III (макс.) — 500 Вт / 2,2 А — для систем с высоким сопротивлением или при пиковых нагрузках.

Частотное регулирование и автоматический режим не поддерживаются.

Перекачиваемые среды

• чистые, невязкие, неагрессивные и невзрывоопасные жидкости без твёрдых включений или волокон;
• водные растворы этиленгликоля и воды в концентрации до 50%;
• охлаждающие жидкости без содержания минеральных масел;
• умягчённая вода;
• нейтральные жидкости.

Монтаж

• установка: горизонтальная или вертикальная (вал всегда горизонтально);
• направление потока указано стрелкой на корпусе;
• насос монтируется через ответные фланцы (входят в комплект);
• температура жидкости должна быть выше температуры окружающей среды — для предотвращения образования конденсата в статоре;
• при установке необходимо обеспечить доступ для обслуживания.

Комплектация

• насос BASIC 32-12F 220;
• ответные фланцы с катафорезным покрытием — 2 шт. (с прокладками);
• инструкция по монтажу и эксплуатации.
