ROMMER Комплект подключения мембранного бака 3/4"х3/4" (KAV)

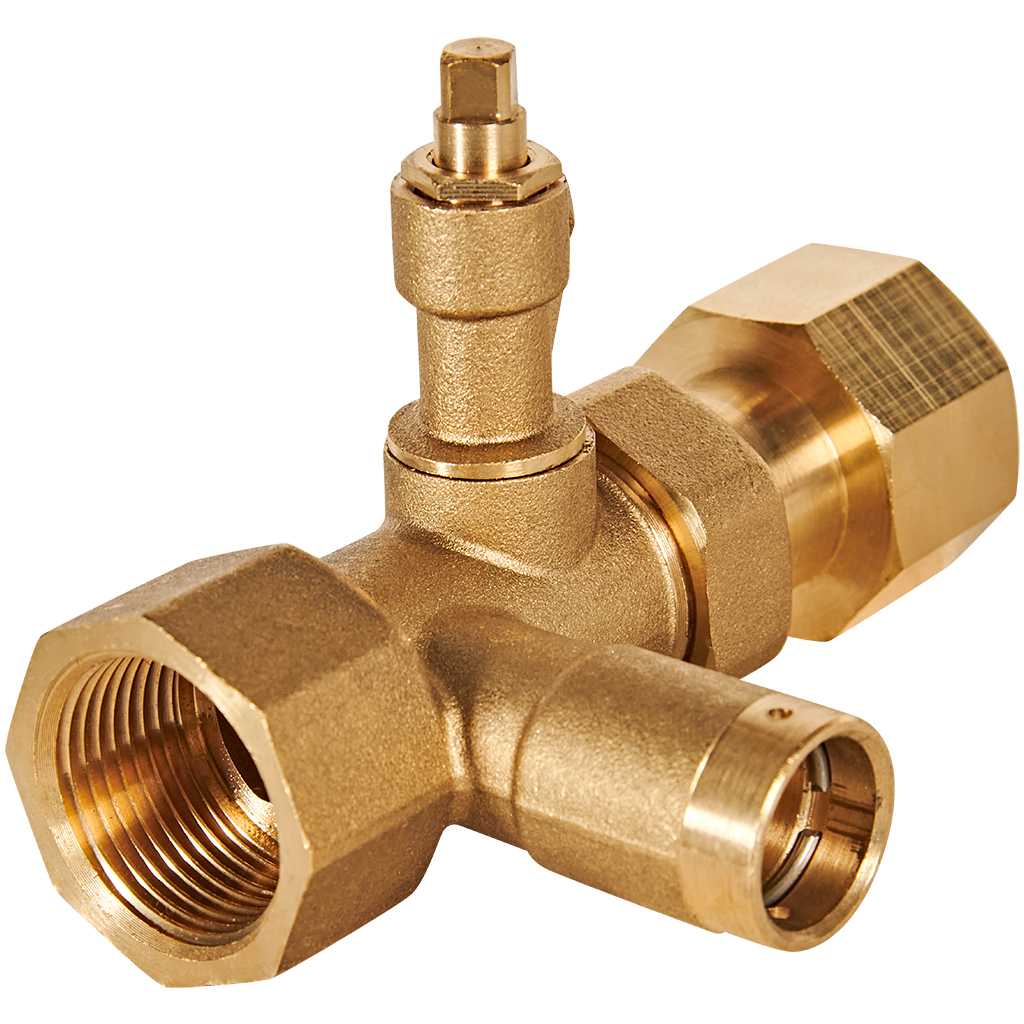

Комплект подключения мембранного бака ROMMER 3/4″×3/4″ (KAV), RVS-0008-002020

Назначение

Присоединительная арматура для подключения расширительного (мембранного) бака к системе отопления. Позволяет обслуживать бак и систему раздельно, не нарушая герметичность контура, а также защищает систему и оборудование от избыточного давления.

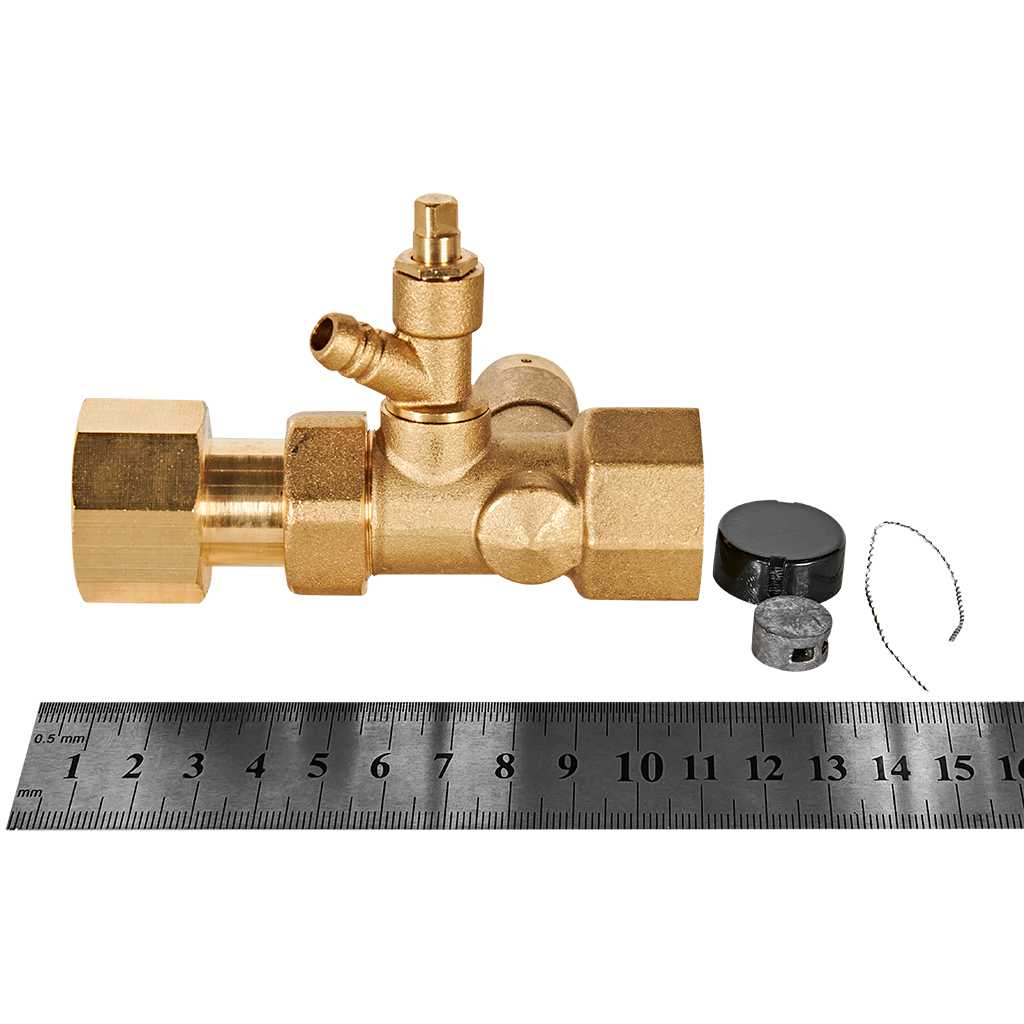

Что входит в комплект

1. Запорный клапан — отсекает бак от системы
2. Защитный колпачок — закрывает запорный клапан
3. Сливной кран — для дренажа жидкости из бака
4. Корпус — основная деталь с присоединительными резьбами
5. Пломба — для опломбировки запорного клапана

Технические характеристики

• Артикул: RVS-0008-002020
• Серия: RVS-0008
• Бренд: ROMMER (Россия)
• Страна производства: Китай (по заказу ООО «Терем»)
• Назначение: для систем отопления
• Номинальный диаметр (DN): 20 мм

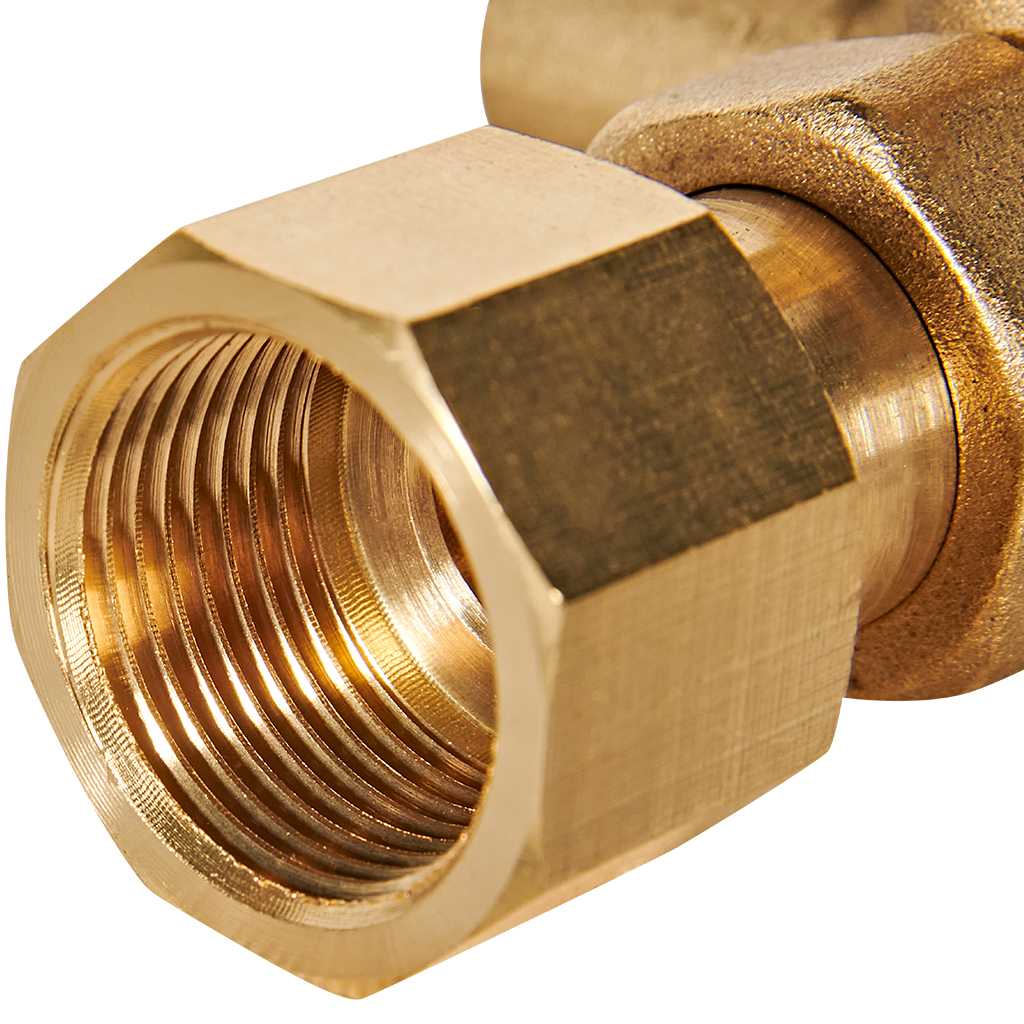

• Присоединительная резьба: 3/4″ × 3/4″, внутренняя
• Тип соединения: резьбовое
• Максимальное рабочее давление (PN): 16 бар
• Рабочая среда: вода, водный раствор гликолей (до 30 %)
• Диапазон рабочей температуры: от −10 до +100 °C
• Температура транспортировки и хранения: от −20 до +40 °C
• Материал корпуса: латунь CW617N
• Габариты (Д × Ш × В): 103 × 65 × 55 мм
• Вес нетто: 0,445 кг
• Вес брутто: 0,75 кг
• Цвет: жёлтый (золотистый)
• Гарантия: 12 месяцев
• Средний срок службы: 10 лет

Функциональные возможности

Комплект обеспечивает три ключевые операции:

1. Слив жидкости из бака без его демонтажа — закрывается запорный клапан, открывается сливной кран, бак обслуживается на месте.
2. Демонтаж бака без слива системы — запорный клапан отсекает бак, система остаётся заполненной.
3. Опломбировка запорного клапана — предотвращает несанкционированное перекрытие соединения с баком.

Порядок монтажа

После установки арматуры и бака:

1. Полностью открыть запорный клапан.
2. Надеть защитный колпачок.
3. Опломбировать запорный клапан — продеть проволоку в отверстия на патрубке клапана и колпачка.

Для контроля или слива жидкости из бака:

1. Снять колпачок и пломбу.
2. Полностью закрыть запорный клапан.
3. Открыть сливной кран для дренажа бака.
4. Провести необходимые сервисные работы.
5. Полностью закрыть сливной кран.
6. Полностью открыть и опломбировать запорный клапан.

Монтаж должен выполняться только квалифицированными специалистами.
