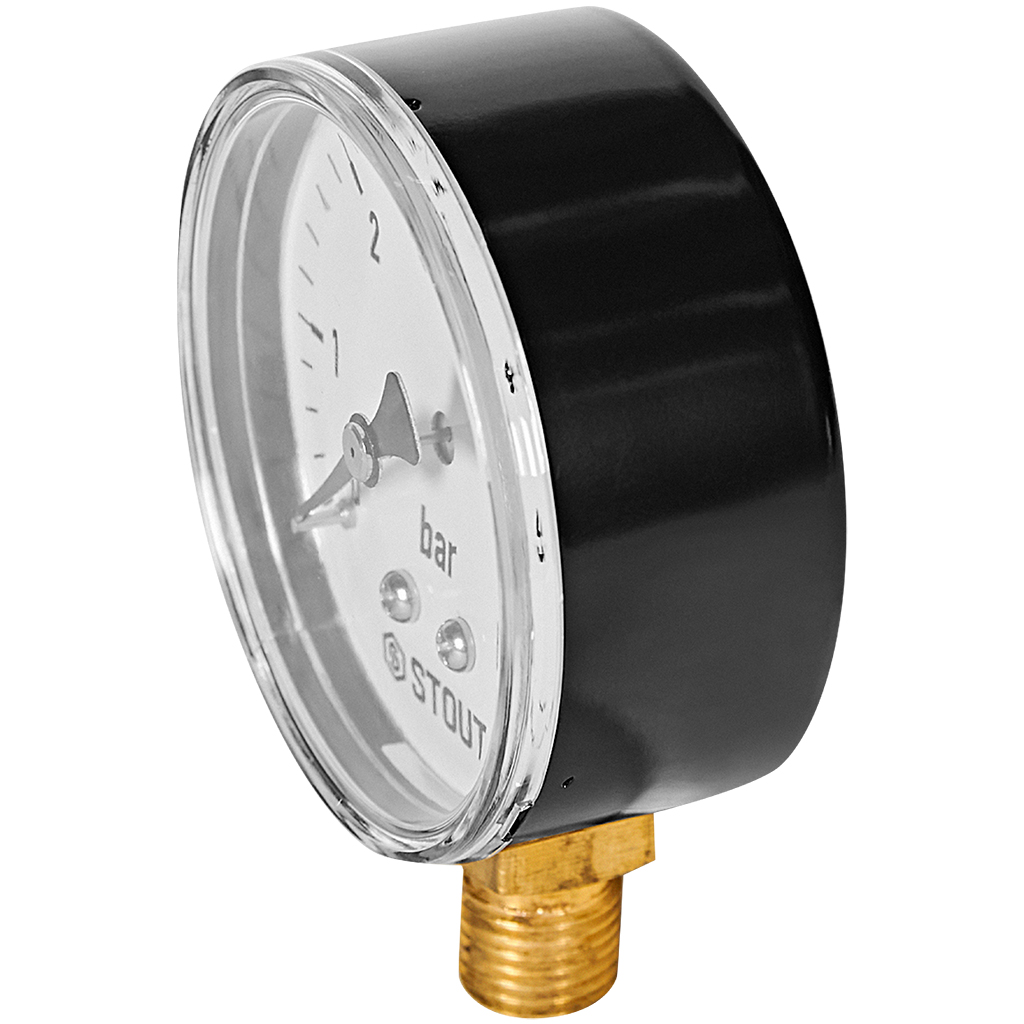

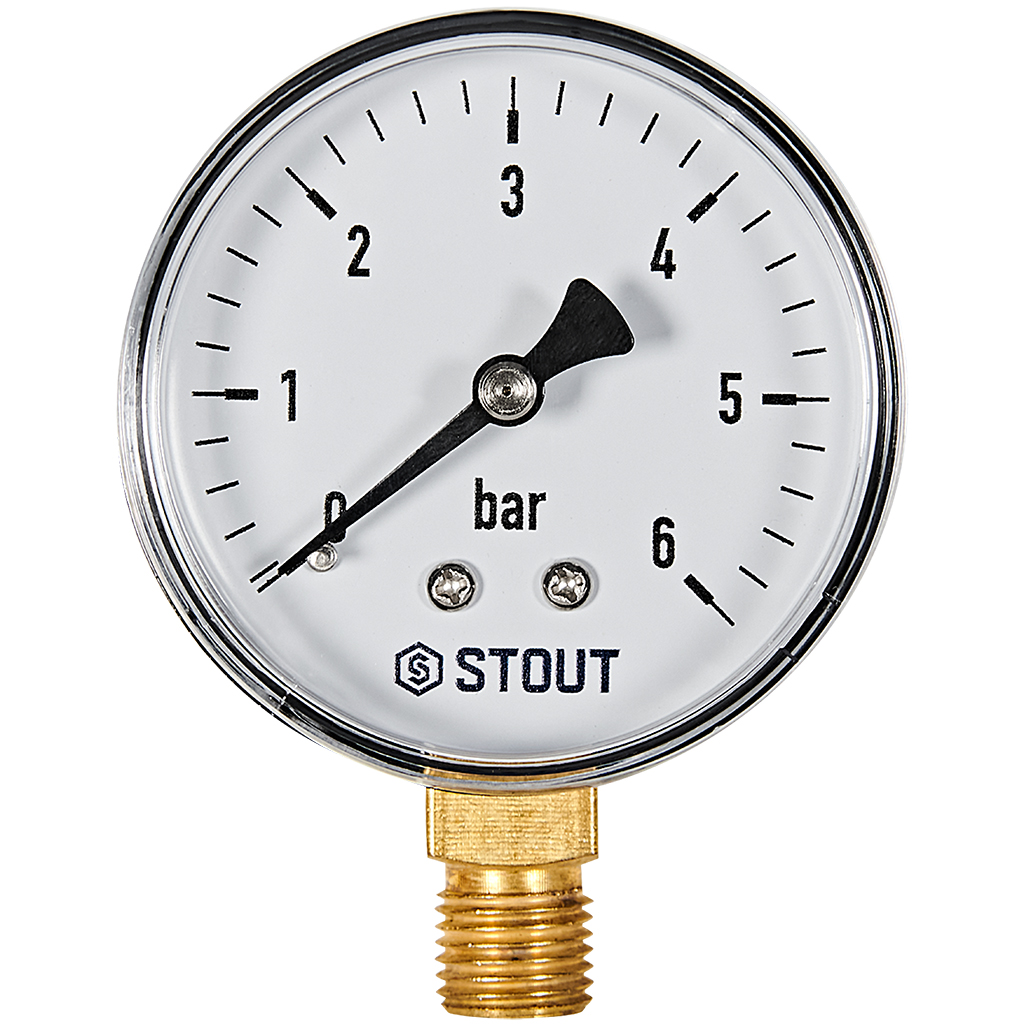

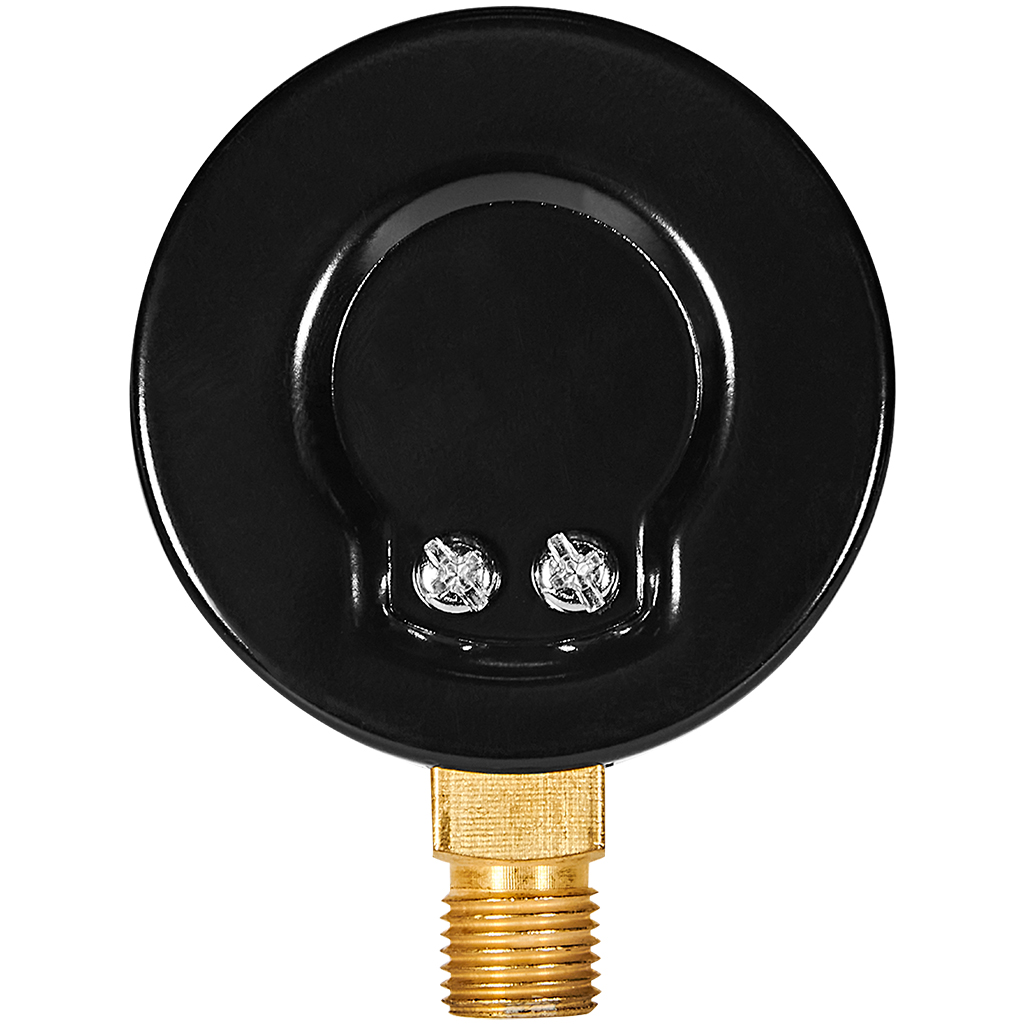

Манометр радиальный STOUT корпус Dn 63 мм 1/4 , 0...6 бар, кл.2.5, SIM-1010-630608

Манометр радиальный STOUT корпус Dn 63 мм 1/4 , 0...6 бар, кл.2.5, SIM-1010-630608

Назначение

Манометр предназначен для измерения избыточного давления в инженерных системах:

• отопление и теплоснабжение;
• горячее и холодное водоснабжение;
• вентиляционные установки (контроль тепло‑ и холодоснабжения);
• насосные станции и гидравлические системы.

Работает с неагрессивными средами — водой и водными растворами гликолей. Среда не должна быть вязкой или кристаллизующейся, а также не должна разрушать медные сплавы (из них выполнен чувствительный элемент — трубка Бурдона).

Технические характеристики

• Тип: механический, радиальный (штуцер расположен снизу, перпендикулярно корпусу).
• Диаметр корпуса (Dn): 63 мм.
• Диапазон измерений: 0–6 бар (0–0,6 МПа).
• Класс точности: 2,5.
• Подключение: радиальное, наружная трубная резьба G 1/4".
• Класс защиты: IP31.
• Максимальная рабочая температура среды: +80 °C.
• Температура окружающей среды при эксплуатации: от –20 °C до +60 °C.
• Температура транспортировки и хранения: от –20 °C до +80 °C.
• Материалы:
  • корпус — пластик ABS;
  • трубка Бурдона — медный сплав;
  • циферблат — алюминий с чёрной шкалой;
  • стрелка — пластик;
  • передаточный механизм — латунь;
  • возвратная пружина — нержавеющая сталь;
  • защитное стекло — акрил.
• Страна производства: Китай.
• Срок службы: ориентировочно 10 лет.
• Гарантия: 2 года

Особенности и преимущества

• Увеличенный корпус (63 мм). Шкала лучше читается — это удобно, если манометр установлен на удалении от наблюдателя.
• Встроенный отсечной клапан в штуцере. При демонтаже прибора клапан автоматически перекрывает выход среды — можно заменить манометр без слива воды и остановки системы.
• Универсальность. Подходит для бытовых и профессиональных инженерных решений.

Рекомендации по монтажу

• Уплотняйте резьбу подходящим материалом: ФУМ‑лентой, уплотнительной нитью или анаэробным герметиком — выбор зависит от типа соединения и условий эксплуатации.
• Затягивайте манометр только за шестигранную часть штуцера рожковым ключом. Не прикладывайте усилие к корпусу и не используйте рычажные газовые ключи — это может повредить прибор.
• Если манометр вкручивается в специализированный порт (например, в коллектор), может понадобиться жёсткая прокладка (1/4") — штуцер затягивают до упора в неё.
• При использовании отсекающего клапана с O‑ring (резиновым кольцом) дополнительные уплотнители часто не требуются.
• После монтажа обязательно проверьте герметичность соединений и корректность показаний при рабочем давлении.
