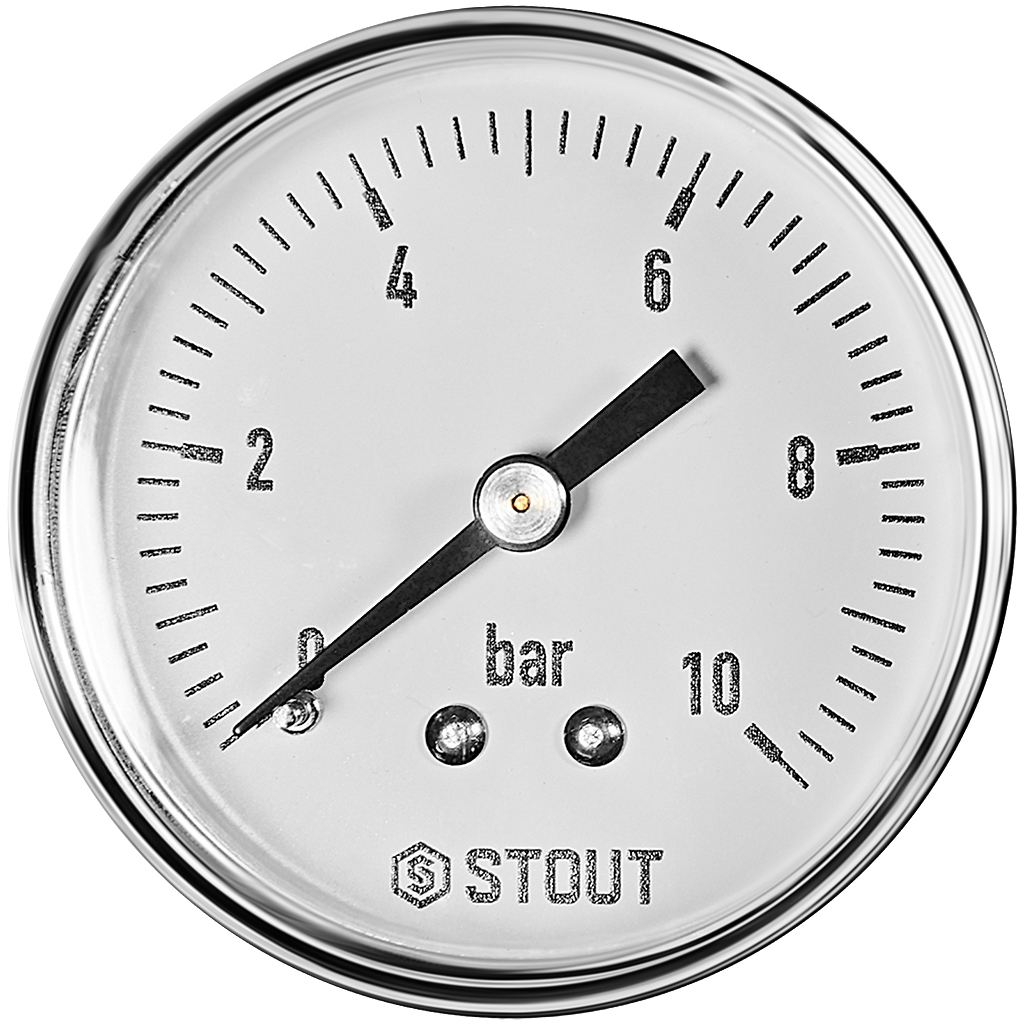

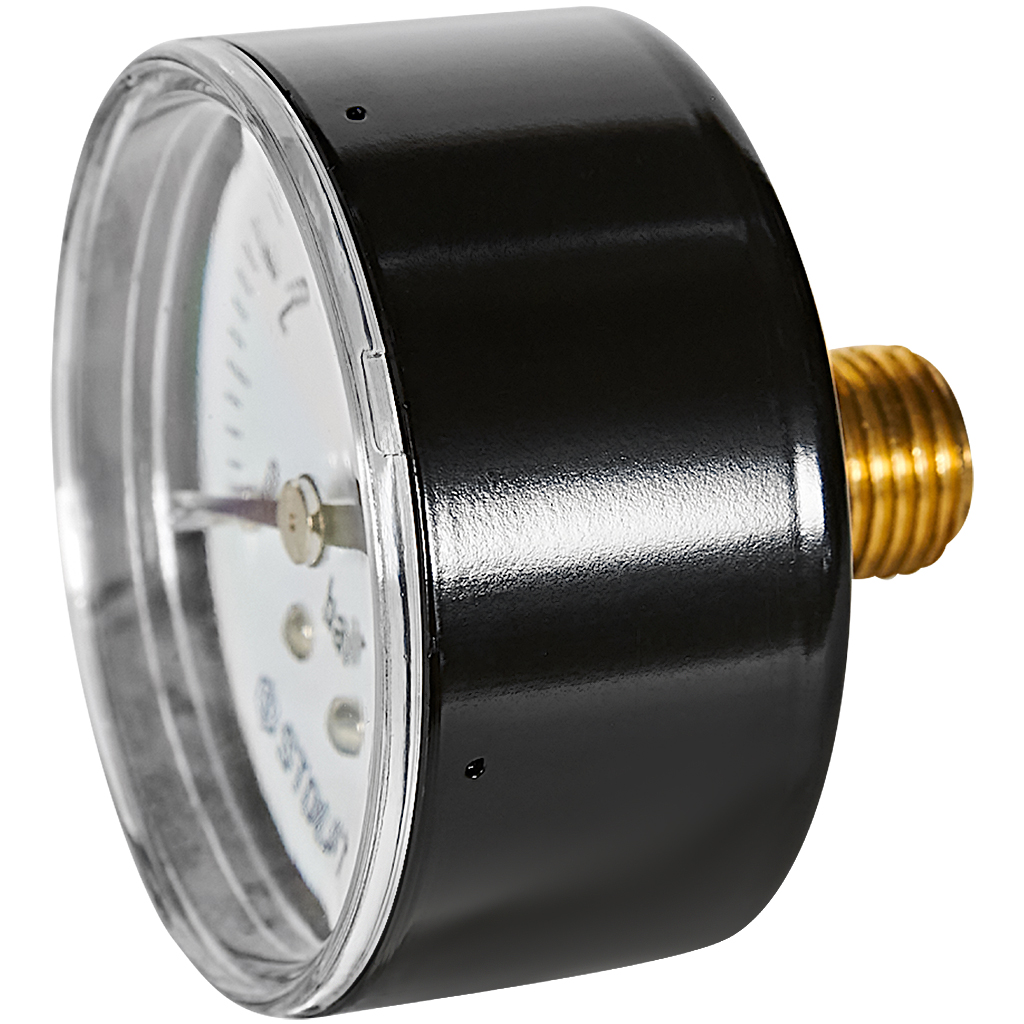

Манометр аксиальный STOUT корпус Dn 50 мм 1/4 , 0...10 бар, кл.2.5, SIM-1009-501008

Манометр аксиальный STOUT корпус Dn 50 мм 1/4 , 0...10 бар, кл.2.5, SIM-1009-501008

Назначение

Манометр предназначен для визуального контроля избыточного давления в инженерных системах:

• системы отопления;
• системы горячего и холодного водоснабжения;
• другие гидравлические коммуникации в жилых и небольших коммерческих объектах.

Работает с неагрессивными средами — водой и водными растворами гликолей. Среда не должна быть вязкой или кристаллизующейся, а также не должна разрушать медные сплавы — из них выполнен чувствительный элемент (трубка Бурдона).

Технические характеристики

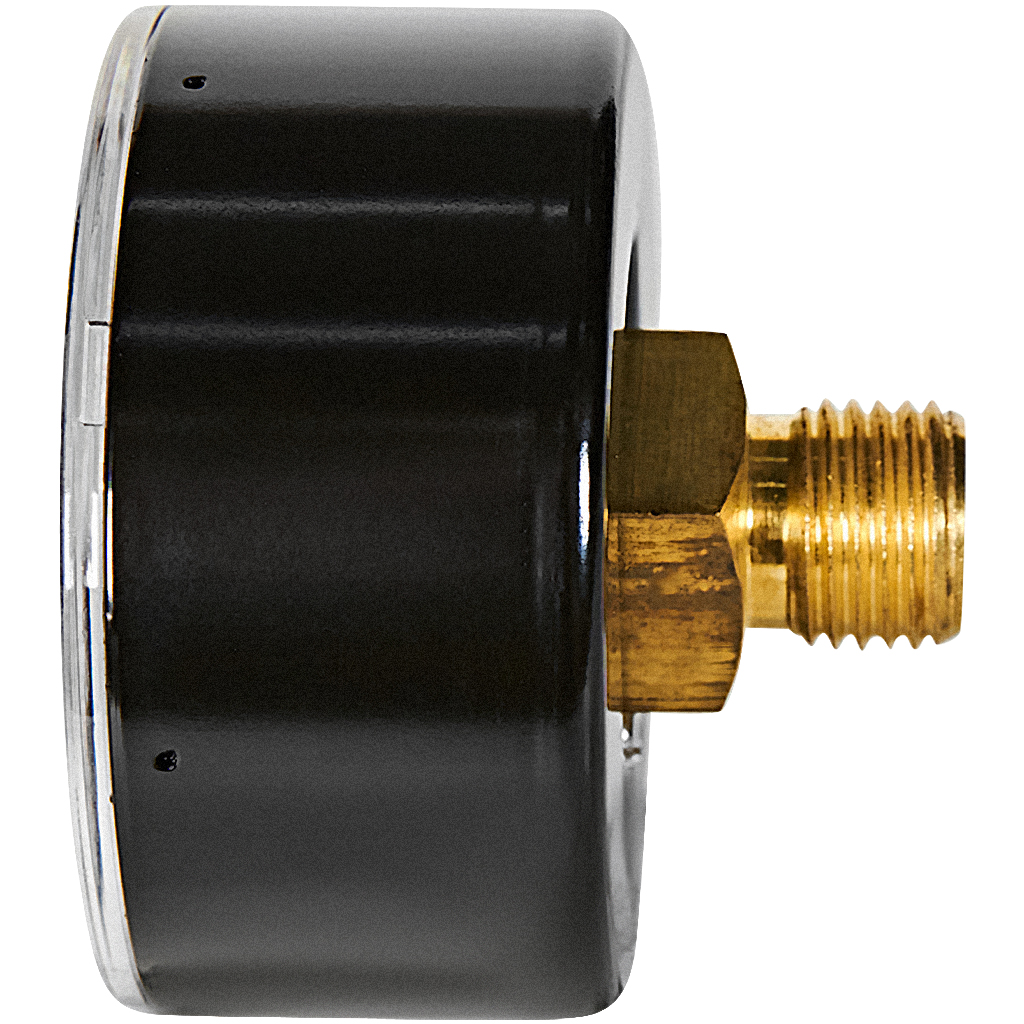

• Тип: механический, аксиальный (штуцер расположен сзади, по оси корпуса).
• Диаметр корпуса (Dn): 50 мм.
• Диапазон измерений: 0–10 бар (0–1 МПа).
• Класс точности: 2,5.
• Подключение: аксиальное, наружная трубная резьба G 1/4".
• Класс защиты: IP31.
• Максимальная рабочая температура среды: +80 °C.
• Температура окружающей среды при эксплуатации: от +5 °C до +80 °C.
• Температура транспортировки и хранения: от –20 °C до +80 °C.
• Материалы:
  • корпус — алюминий и латунь;
  • защитное стекло — акрил;
  • циферблат — белый пластик;
  • стрелка — чёрный пластик;
  • шкала — чёрная.
• Страна производства: Китай.
• Срок службы: ориентировочно 10 лет.
• Гарантия: 2 года

Особенности и преимущества

• Аксиальное подключение. Штуцер сзади корпуса удобен при монтаже в стеснённых условиях — например, за панелью, в нише или вплотную к стене.
• Чёткая шкала. Компактный размер (50 мм) сочетается с читаемой разметкой — удобно снимать показания при обычном бытовом контроле давления.
• Универсальность. Подходит для типовых бытовых и небольших профессиональных инженерных узлов (группы безопасности котла, узлы ввода воды и т. п.).

Рекомендации по монтажу

• Уплотняйте резьбу подходящим материалом: ФУМ‑лентой, уплотнительной нитью или анаэробным герметиком. Следите, чтобы уплотнитель не перекрывал центральное отверстие штуцера.
• Затягивайте манометр только за шестигранную часть штуцера рожковым ключом. Не прикладывайте усилие к корпусу и не используйте рычажные газовые ключи — это может повредить прибор.
• Если манометр вкручивается в специализированный порт (например, в коллектор или редуктор), может понадобиться жёсткая прокладка (1/4") — штуцер затягивают до упора в неё.
• При использовании отсекающего клапана с O‑ring (резиновым кольцом) дополнительные уплотнители часто не требуются.
• После монтажа обязательно проверьте герметичность соединений и корректность показаний при рабочем давлении.
