Насосно-смесительный узел ROMMER RDG‑0120‑005010 с термостатическим клапаном 20–55 °C, без насоса

Назначение

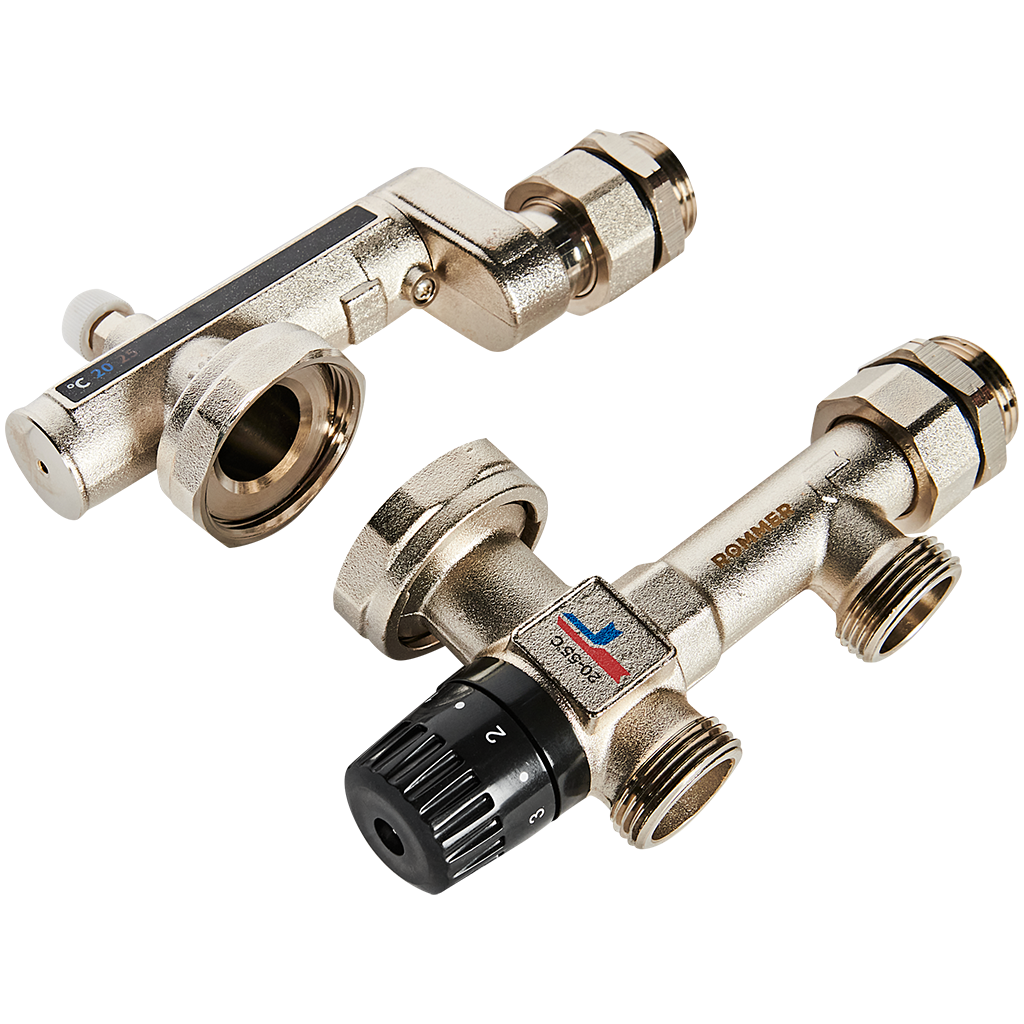

Насосно-смесительный узел с 3-ходовым термостатическим клапаном ROMMER — изделие полной заводской готовности. Предназначен для обеспечения циркуляции и поддержания температуры подающего теплоносителя на постоянном уровне 20–55 °C в низкотемпературных системах отопления типа «тёплый пол», а также в низкотемпературных радиаторных системах большой площади.

Технические характеристики

• Максимальное рабочее давление (PN): 10 бар.
• Рабочая среда: вода, водный раствор гликолей (до 30 %).
• Диапазон температуры рабочей среды: от +5 °C до +90 °C.
• Условная пропускная способность термостатического клапана (Kvs): 1,9 м³/ч.
• Диапазон настройки термостатического клапана: от +20 до +55 °C (гистерезис ±2 °C).
• Резьба присоединительных патрубков: UNI ISO 228/1.
• Жидкокристаллическая шкала термометра: от +20 до +60 °C.
• Температура транспортировки и хранения: от −20 °C до +50 °C.
• Вес нетто: 1,4 кг.
• Вес брутто: 1,6 кг.
• Габариты (В × Ш × Г): 289 × 160 × 65 мм.
• Габариты в упаковке (В × Ш × Г): 110 × 150 × 210 мм.
• Межосевое расстояние: 211 мм.
• Монтажная длина под насос: 130 мм.
• Резьба соединения к коллектору: 1″.
• Резьба соединения насоса: 1½″.
• Средний срок службы: 10 лет.

Материалы

• Корпус: латунь (устойчив к коррозии).

Особенности конструкции и работы

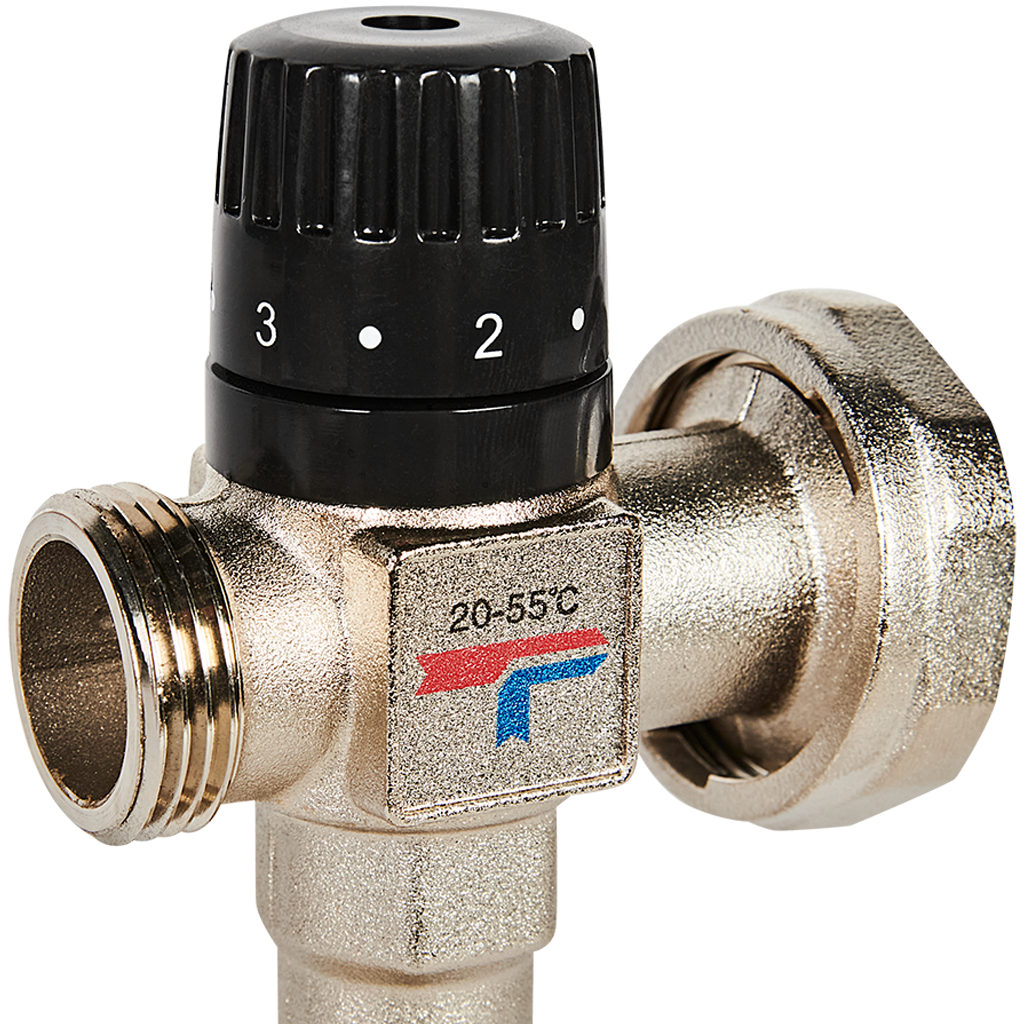

• 3-ходовой термостатический клапан — автоматически смешивает горячую воду из подачи котла с охлаждённой водой из обратки контура, поддерживая заданную температуру теплоносителя в диапазоне 20–55 °C.
• Подвижный эксцентрик — позволяет легко адаптироваться к коллекторным блокам с любым межосевым расстоянием без дополнительных фитингов.
• Встроенный жидкокристаллический термометр — кристаллы меняют цвет при изменении температуры теплоносителя, позволяет визуально контролировать температуру в реальном времени (диапазон 20–60 °C).
• Возможность установки внешнего термостата безопасности — на подающем трубопроводе предусмотрено отверстие с резьбой M4 для подключения дополнительного термостата (артикул RDG‑0120‑100000, приобретается отдельно).
• Перепускной байпас — защищает циркуляционный насос от работы «на закрытую задвижку».
• Универсальный монтаж — узел можно переставлять справа налево без разборки системы: достаточно повернуть эксцентриковый фитинг. Возможна вертикальная установка для упрощения подключения первичного контура.
• Без насоса в комплекте — узел поставляется без циркуляционного насоса, что позволяет подобрать любой насос с монтажной длиной 130 мм и подходящей резьбой под конкретную систему.

Рабочая среда

Можно использовать:

• воду;
• водные растворы гликолей (концентрация до 30 %).

Комплектация

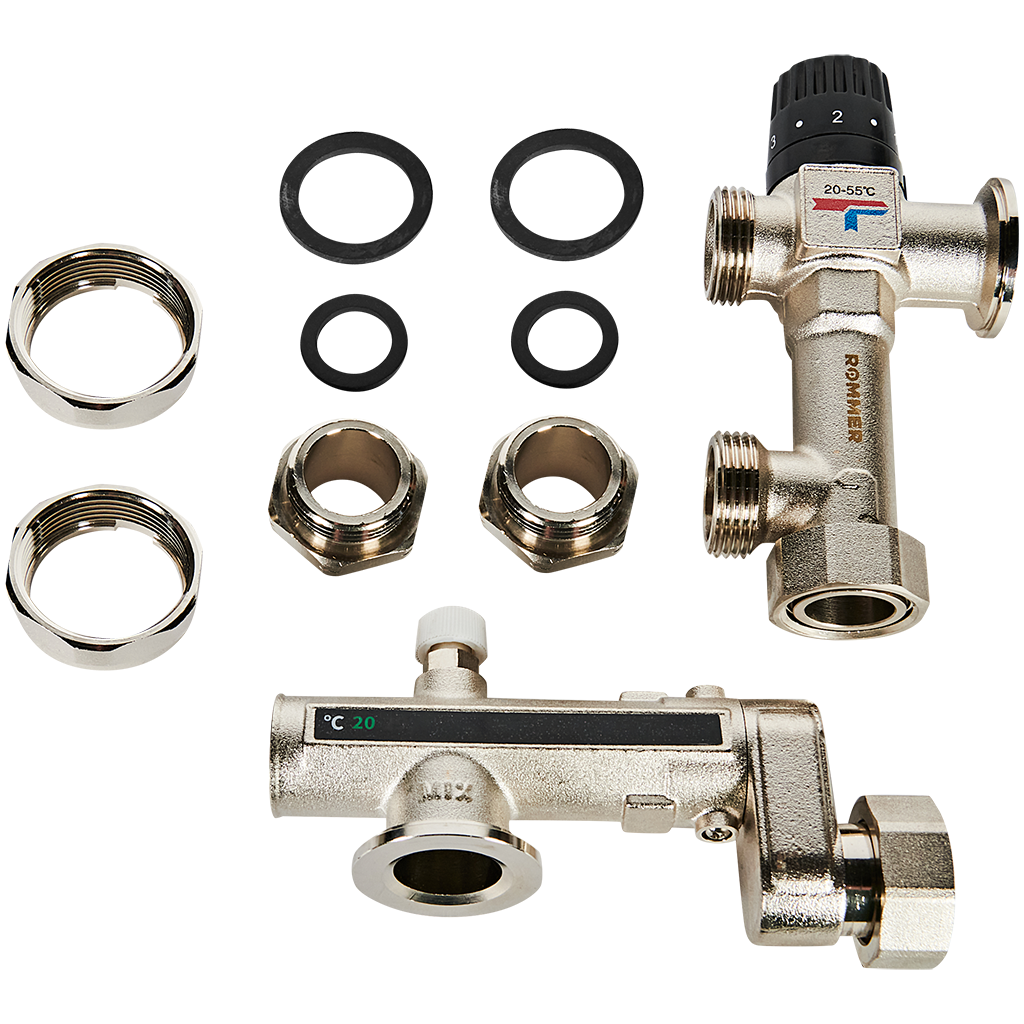

• насосно-смесительный узел с уплотнительными прокладками — 1 шт.;
• коробка упаковочная — 1 шт.;
• технический паспорт с гарантийным талоном — 1 шт.

Гарантия и производство

• Гарантия: от 1 до 5 лет (зависит от продавца; производитель указывает срок службы 10 лет).
• Родина бренда: Россия.
• Страна производства: Китай.

Рекомендации по монтажу и эксплуатации

• Для установки циркуляционного насоса подойдёт любой насос с монтажной длиной 130 мм (например, ROMMER RATE 25/40‑130 или 25/60‑130).
• Убедитесь, что межосевое расстояние коллекторного блока соответствует возможностям подвижного эксцентрика.
• При необходимости установки термостата безопасности используйте модель с резьбой M4 (артикул RDG‑0120‑100000).
• Перед запуском системы проверьте герметичность всех соединений.
• Монтаж должен выполнять квалифицированный специалист.
