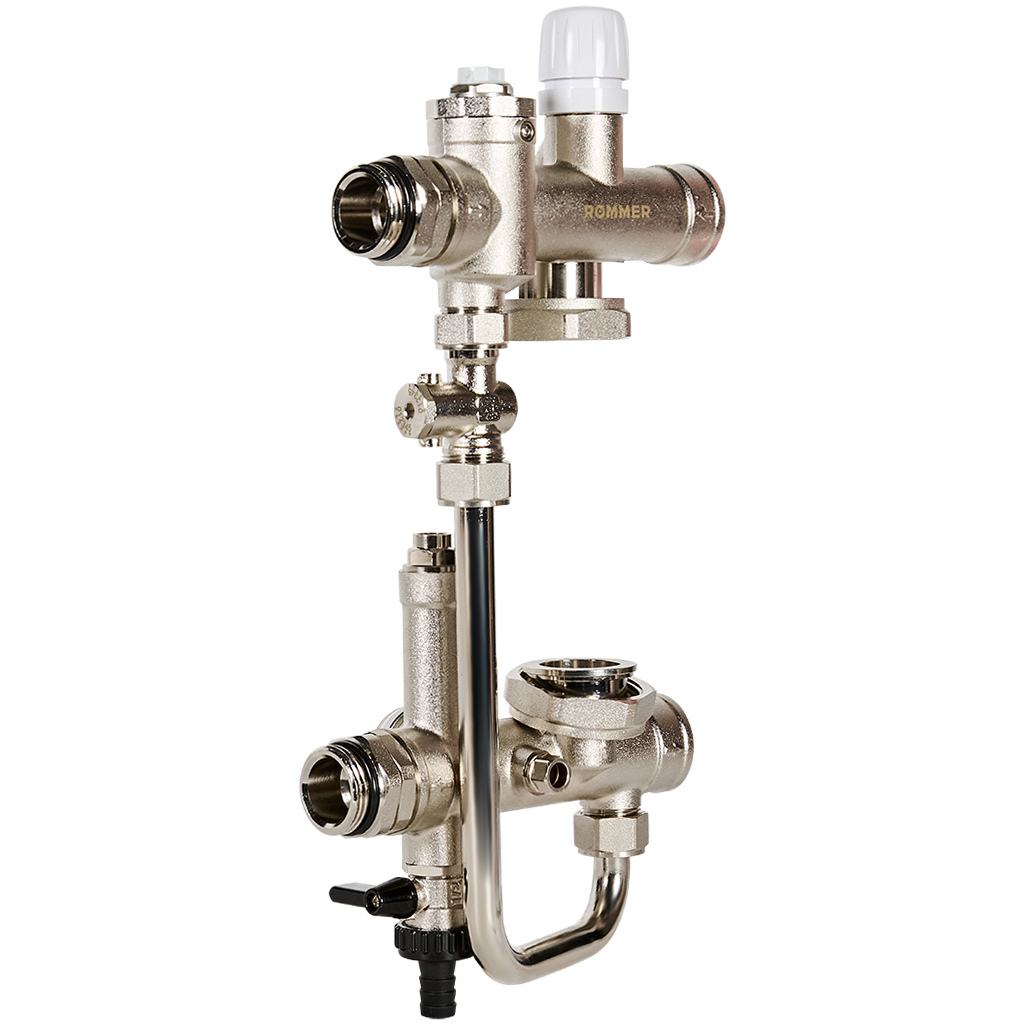

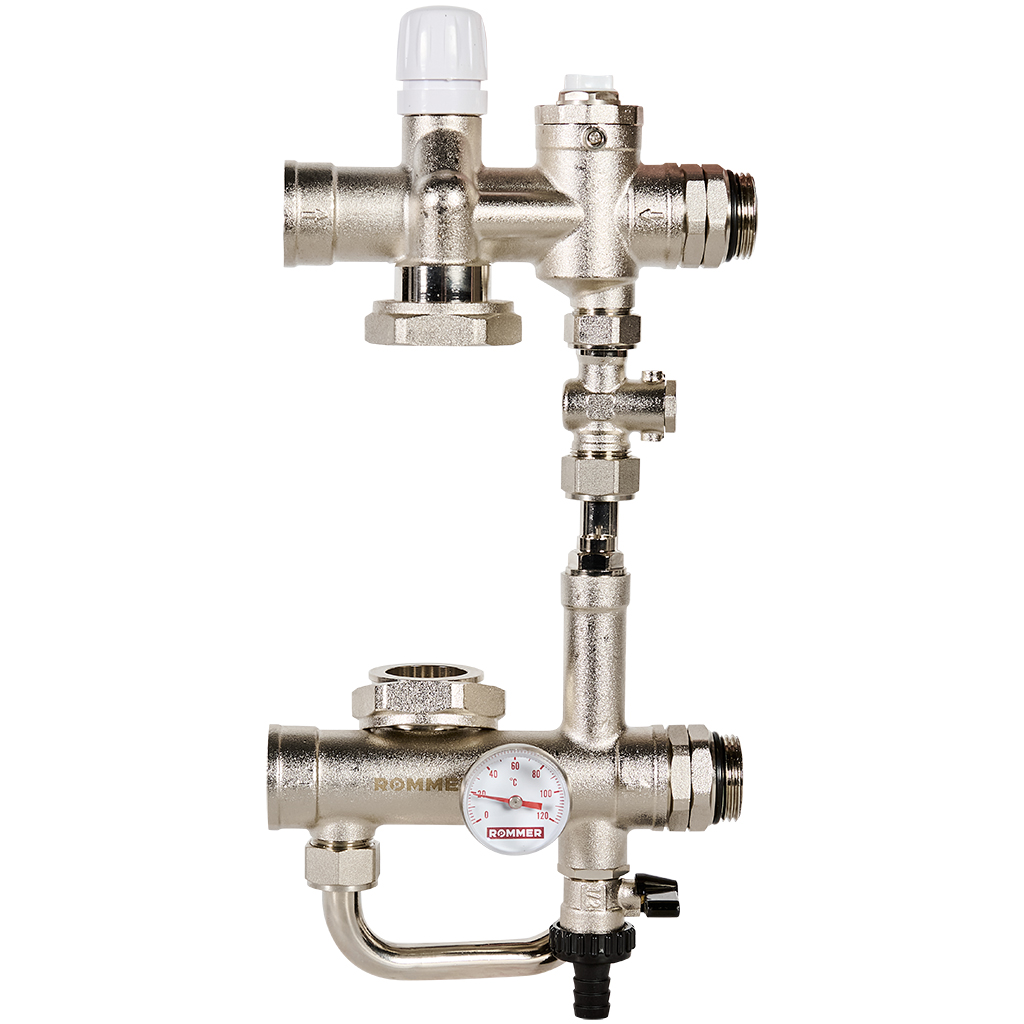

Насосно-смесительный узел ROMMER RDG‑0120‑008100 (проходной с термоголовкой и перепускным клапаном, без насоса)

Назначение

Проходной насосно-смесительный узел с двухходовым термостатическим клапаном для создания автономного низкотемпературного контура в системах водяного отопления. Подходит для:

• систем «тёплый пол»;
• систем «тёплые стены»;
• систем антиобледенения.

Узел можно устанавливать и эксплуатировать только в закрытых системах отопления.

Технические характеристики

• Максимальное рабочее давление (PN): 8 бар.
• Максимальная температура теплоносителя: 95 °C (первичный контур) / 60 °C (вторичный контур).
• Пропускная способность клапана (Kvs): 3,42 м³/ч.
• Диапазон настройки термоголовки: от +20 до +60 °C.
• Монтажная длина под насос: 130 мм.
• Межосевое расстояние (подача/обратка): 210 мм.
• Стандарт подключения к коллектору: 1″ (наружная резьба).
• Типоразмер соединительной гайки термоголовки: M30×1,5.
• Рабочая среда: вода, водный раствор гликолей (до 30 %).
• Диапазон температуры окружающей среды: до +50 °C.
• Температура транспортировки и хранения: от −20 °C до +50 °C.
• Габариты (В × Ш × Г): 376 × 175 × 30 мм.
• Вес нетто: 2,2–3 кг (по данным разных источников).
• Средний срок службы: 10 лет.

Материалы

• Основные элементы (клапаны, фитинги): латунь марки CW617N.
• Дополнительные элементы: медь.

Особенности конструкции и работы

• Двухходовой термостатический клапан — смешивает горячий теплоноситель от источника тепла (первичный контур) с остывшим теплоносителем из обратной линии (вторичный контур), автоматически поддерживая заданную температуру подачи.

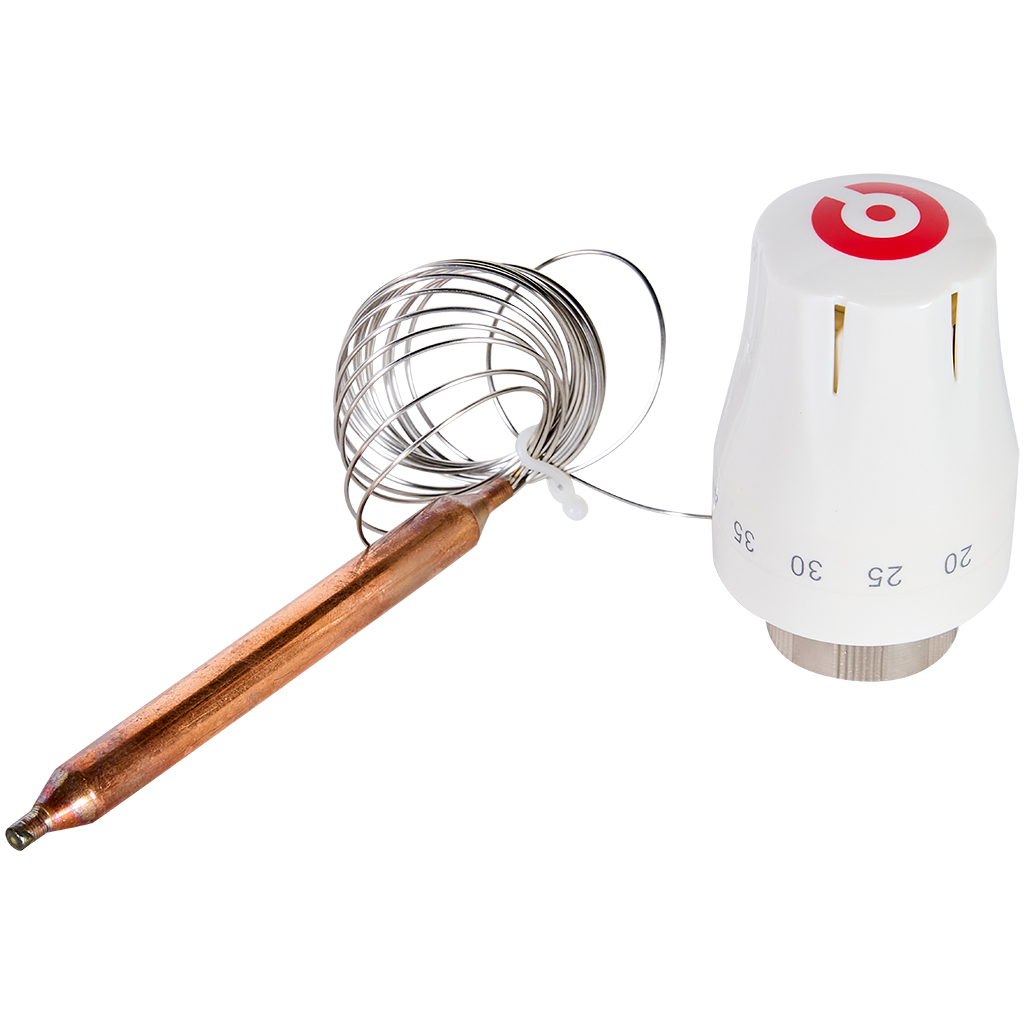

• Термоголовка с выносным датчиком (в комплекте) — позволяет точно задавать и автоматически поддерживать температуру подачи в диапазоне 20–60 °C.
• Проходная (компактная) конструкция — узел устанавливается непосредственно между подающим и обратным коллекторами, что экономит пространство.
• Балансировочные клапаны — предусмотрены как для первичного, так и для вторичного контура, что позволяет точно настроить гидравлику системы.
• Перепускной клапан — защищает циркуляционный насос от работы «на закрытую задвижку» при перекрытии всех контуров.
• Зеркальная установка — возможность подключения коллектора с левой или правой стороны без разборки узла.
• Встроенный термометр — для визуального контроля температуры подачи в низкотемпературный контур.
• Дренажный кран — для слива теплоносителя из контура.
• Без насоса в комплекте — позволяет подобрать любой циркуляционный насос с монтажной длиной 130 мм (например, ROMMER RATE 25/40‑130 или 25/60‑130).

Рабочая среда

Можно использовать:

• воду;
• водные растворы гликолей (концентрация до 30 %).

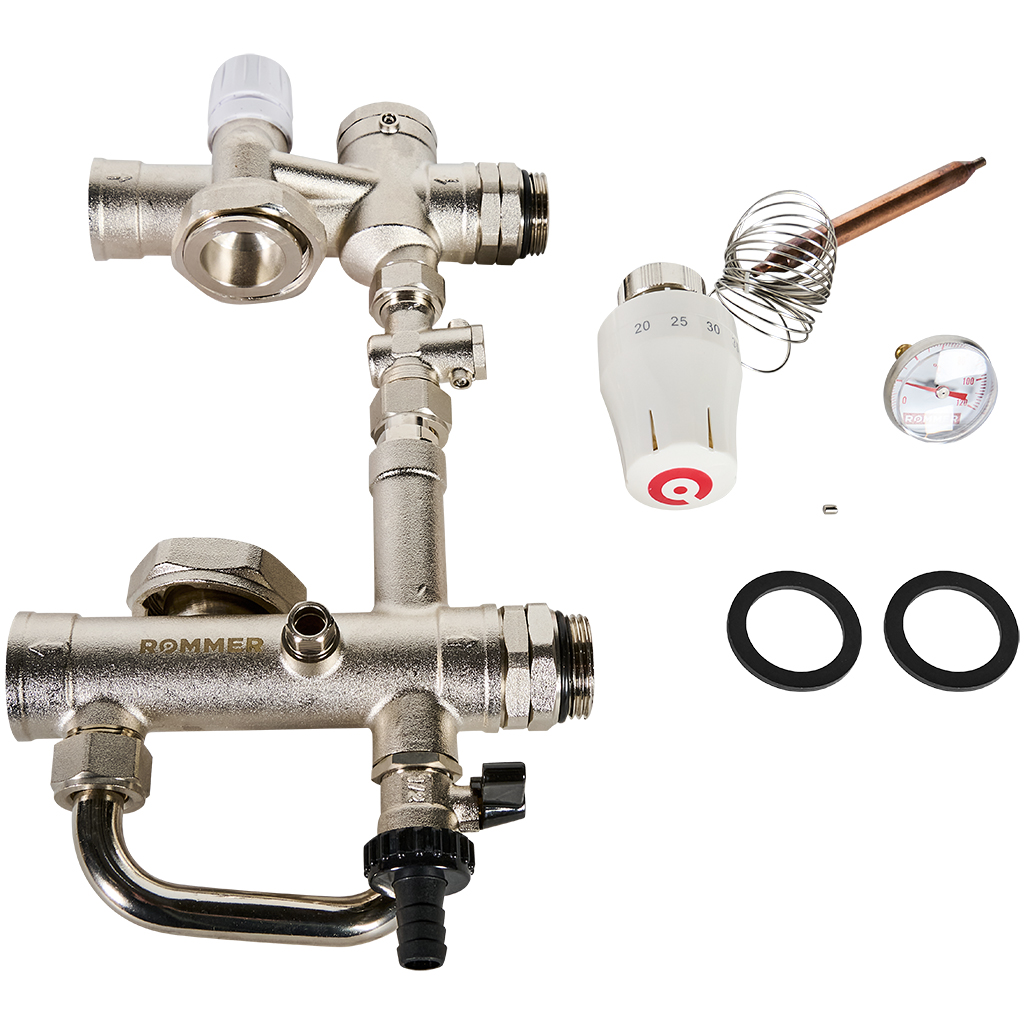

Комплектация

• насосно-смесительный узел в сборе — 1 шт.;
• соединительные фитинги (наружная резьба G 1″) — 2 шт.;
• термоголовка с выносным датчиком — 1 шт.;
• дренажный кран — 1 шт.;
• термометр — 1 шт.;
• технический паспорт — 1 шт.

Гарантия и производство

• Гарантия: 2 года (24 месяца) — по данным некоторых продавцов указывается до 5 лет.
• Родина бренда: Россия.
• Страна производства: Китай.
• Срок службы: 10 лет.

Отличия от модели RDG‑0120‑005010

Модель RDG‑0120‑008100 — проходная с двухходовым клапаном и термоголовкой с выносным датчиком, тогда как RDG‑0120‑005010 — с трёхходовым термостатическим клапаном (20–55 °C). Проходная конструкция компактнее и устанавливается непосредственно между коллекторами. Двухходовой клапан обеспечивает более точное регулирование температуры для систем с постоянным расходом теплоносителя.

Рекомендации по монтажу и эксплуатации

• Для установки циркуляционного насоса подойдёт любой насос с монтажной длиной 130 мм (например, ROMMER RATE 25/40‑130 или 25/60‑130).
• Убедитесь, что межосевое расстояние коллекторного блока соответствует 210 мм.
• Термоголовку с выносным датчиком следует установить на подающем трубопроводе вторичного контура для корректного измерения температуры.
• Перед запуском системы проверьте герметичность всех соединений и настройте балансировочные клапаны.
• Монтаж должен выполнять квалифицированный специалист.
