Контроллер Volcano EC 1-4-2801-0157

Контроллер Volcano EC 1-4-2801-0157

Назначение

Это настенная панель управления для тепловентиляторов и воздушных завес Volcano с EC‑двигателями. Она не просто включает и выключает оборудование, а выстраивает полноценную автоматизацию: задаёт расписание, плавно регулирует параметры и защищает систему от аварий.

Технические характеристики

• Напряжение питания: 220–240 В, однофазное, 50 Гц.
• Допустимая нагрузка: 1 А при 230 В (AC); 0,02 А для выходного сигнала 0–10 В (DC).
• Диапазон регулировки температуры: 5–40 °C.
• Степень защиты: IP30.
• Условия эксплуатации: температура окружающей среды 0…+50 °C, относительная влажность до 85 % (без конденсации).
• Габариты (Ш×В×Г): 86×86×16 мм.
• Вес: 0,15 кг.
• Встроенный датчик температуры: NTC 10K (3950 Ом при 25 °C).
• Поддержка внешних датчиков: можно подключить один или сразу четыре датчика NTC — это удобно, если нужно учитывать температуру в разных зонах помещения.
• Выходной сигнал: 0–10 В DC (для плавного управления скоростью вентилятора и клапаном).
• Интерфейс интеграции: RS‑485 с протоколом Modbus RTU — позволяет включать контроллер в общую систему автоматизации здания (BMS).

Основные функции и возможности

• Плавная регулировка скорости вентилятора. В отличие от ступенчатого переключения, контроллер плавно меняет обороты EC‑двигателя — это снижает шум и точнее поддерживает температуру.
• Недельное программирование. Можно задать отдельные графики для рабочих дней и выходных; в сутки настраивается до двух периодов обогрева.
• Термостатическое управление. Устройство автоматически поддерживает заданную температуру в помещении.
• Режим ANTIFROST (защита от замерзания). Если температура падает ниже уставки, контроллер открывает двухходовой клапан на полный проток теплоносителя. Функция работает, даже если сам контроллер находится в режиме ожидания, но остаётся подключённым к сети 230 В.
• Управление водяным клапаном с сервоприводом. Позволяет плавно регулировать подачу теплоносителя, а не просто включать/выключать поток.
• Несколько режимов работы: отопление, охлаждение, вентиляция, а также комбинированные варианты (например, нагрев + вентиляция или охлаждение + вентиляция).

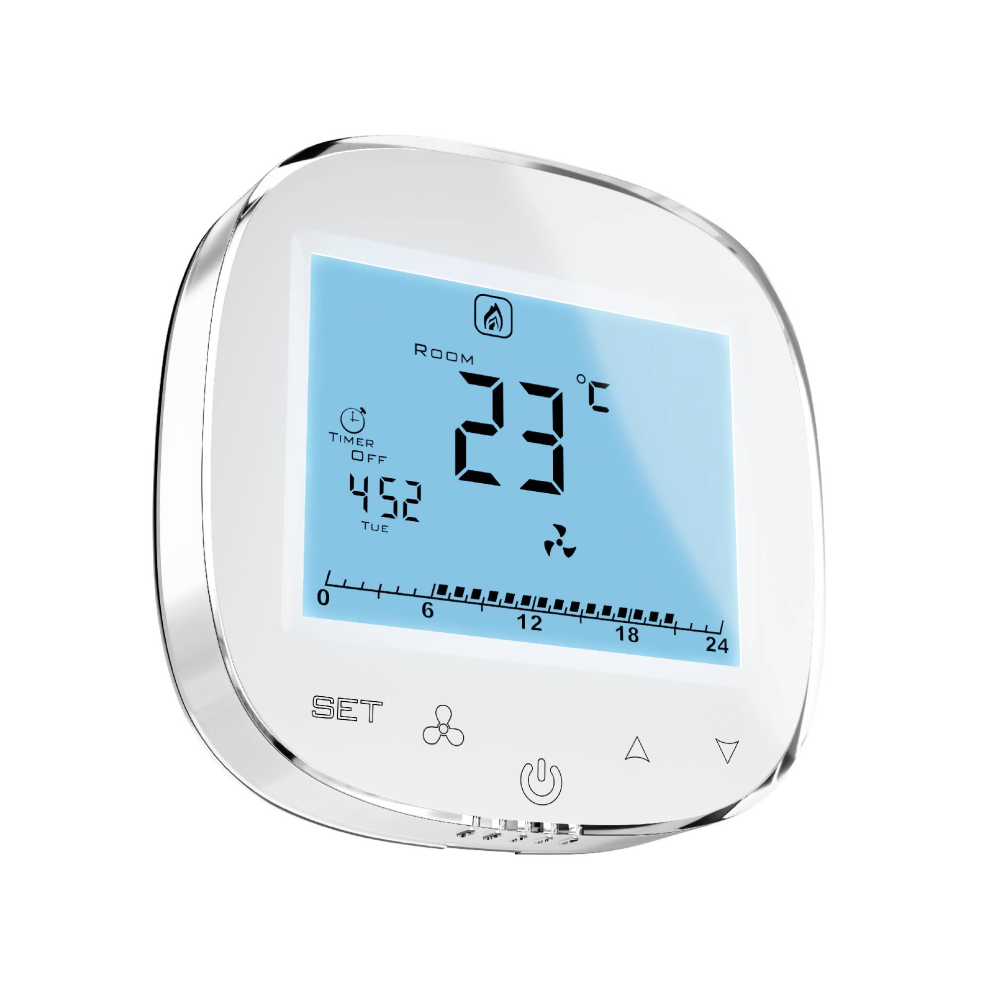

• Удобное управление и индикация. На панели — мембранная клавиатура и дисплей с подсветкой, чтобы легко считывать параметры даже при слабом освещении.

Особенности монтажа

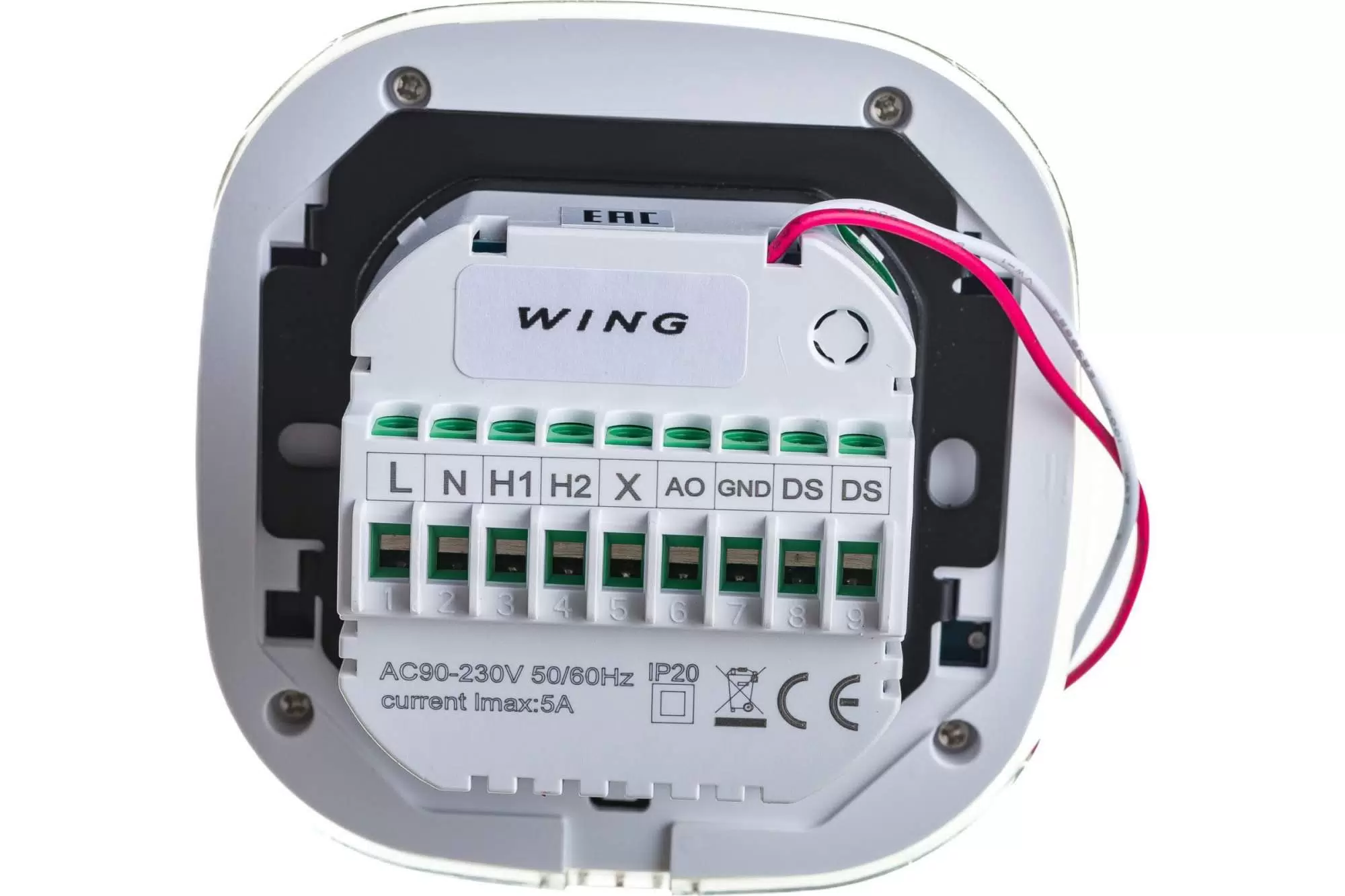

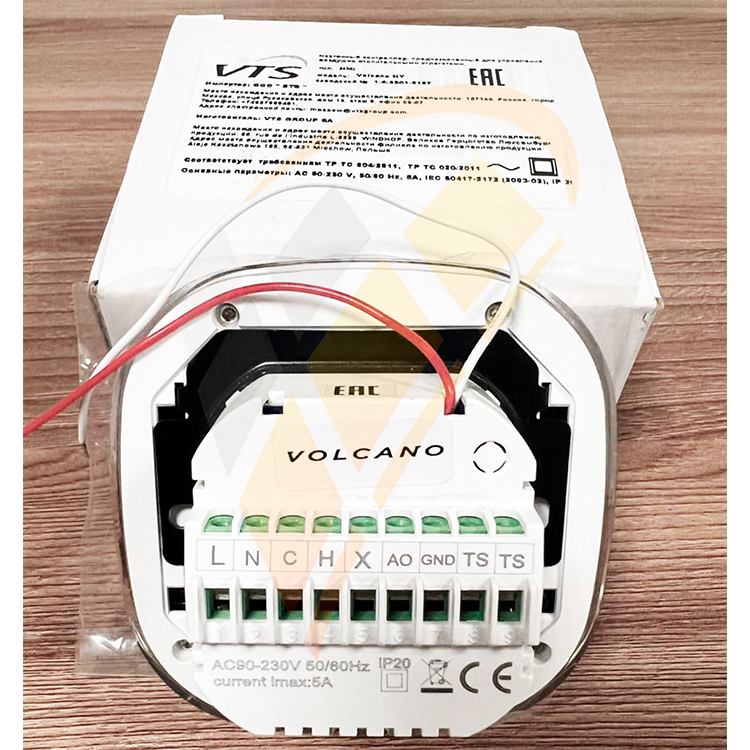

Контроллер устанавливается на стену в стандартную скрытую монтажную коробку диаметром 60 мм с помощью специального кронштейна. Подключение выполняется через клеммную колодку на задней стороне устройства.

Для каких задач подходит лучше всего

Выбирайте этот контроллер, если:

• нужна интеграция в систему «умного здания» (благодаря Modbus RTU);
• требуется защита от замерзания (ANTIFROST);
• важно учитывать температуру сразу в нескольких зонах (подключение до 4 датчиков);
• нужна тонкая настройка расписания и режимов работы;
• вы хотите плавного регулирования и тихой работы оборудования.
