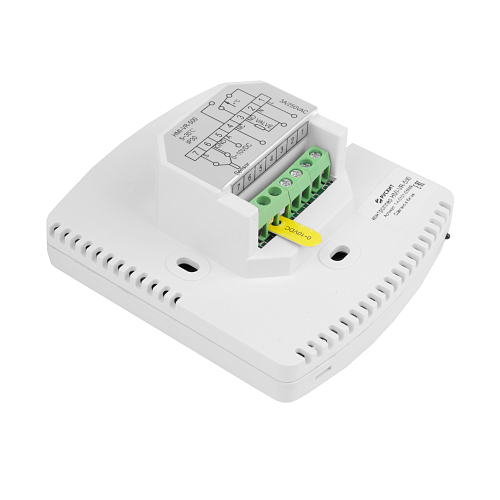

Контроллер HMI‑500 — устройство бренда Volcano (Польша). Его основная задача — автоматизировать работу тепловентиляторов Volcano серии EC (с бесколлекторными двигателями). Контроллер управляет как одним агрегатом, так и группой — до 16 тепловентиляторов одновременно. Он регулирует скорость вращения вентиляторов (плавно в диапазоне 0–100 %) и может управлять кранами с электроприводом для подачи теплоносителя.

Функциональные возможности

• Недельное программирование. Можно задать разные температурные сценарии отдельно для будних и выходных дней, разбив сутки на временные интервалы.
• Режимы работы: автоматический, ручной и «Эконом».
• Отображение параметров: текущая температура в помещении, заданная температура, скорость вентилятора.
• Датчики: встроенный датчик температуры плюс возможность подключения внешнего датчика (NTC, опционально).
• Плавная регулировка: сигнал управления 0–10 В для точного контроля скорости вентиляторов.
• Управление исполнительными устройствами: можно подключать клапаны и краны для регулировки подачи теплоносителя.

Технические характеристики

• Питание: 230 В, 1 фаза, 50 Гц.
• Диапазон настройки температуры: +5…+40 °C.
• Класс защиты: IP30 (предназначен для сухих помещений).
• Допустимый ток: 1 А.
• Габариты (Ш×В×Г): 85×97×41 мм.
• Вес: 0,12 кг.
• Способ монтажа: настенный.
• Установочная коробка: 60 мм.

Совместимость и подключаемые устройства

Контроллер рассчитан на работу с тепловентиляторами Volcano серии EC. Также совместим с рядом исполнительных устройств, например:

• штоковый двухходовой клапан с сервоприводом NVMZ (нормально закрытый);
• шаровый двухходовой кран с сервоприводом TR‑10‑01.

Практические рекомендации

• При групповом подключении следите, чтобы суммарная нагрузка не превышала допустимый ток контроллера (1 А).
• Если в помещении есть зоны с сильно отличающейся температурой, используйте внешний датчик NTC — он поможет точнее поддерживать нужный режим.
• Перед подключением обязательно сверяйте схему из технической документации к контроллеру.
•
